Docisk boczny wzmocniony 6497
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

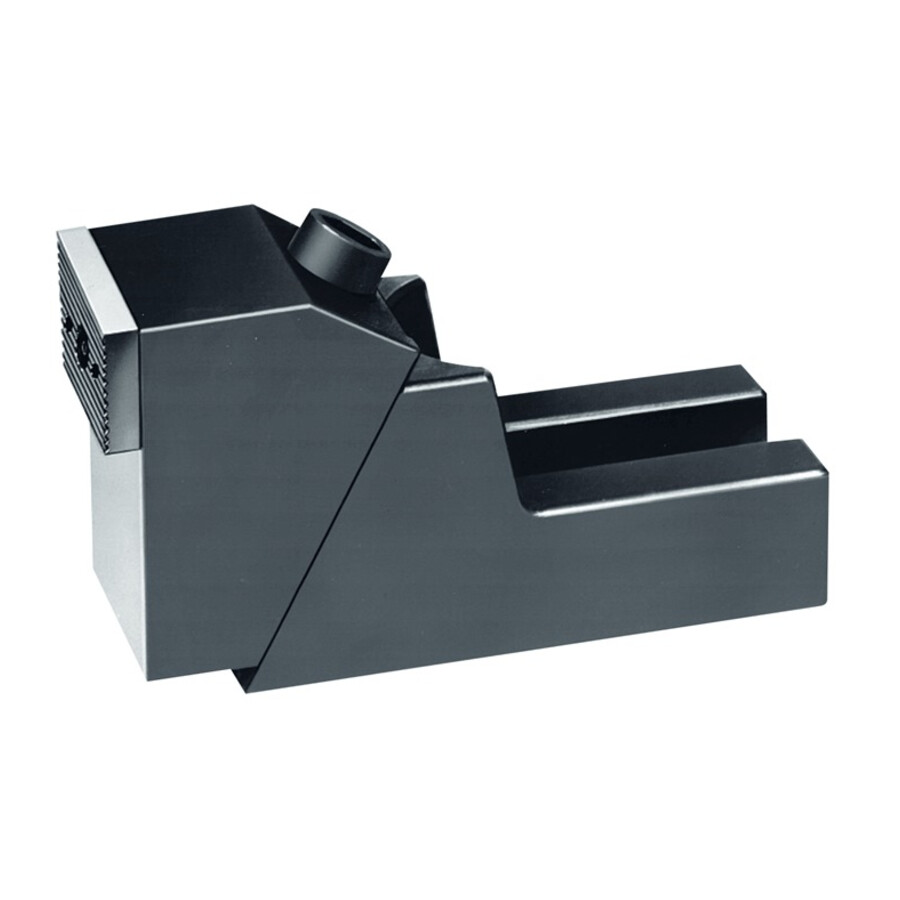

Docisk boczny wzmocniony do rowków teowych 12/14/16/18 mm 6497
Wzmocniony docisk boczny przeznaczony do mocowania wysokich elementów na stołach maszynowych, wyposażony w obrotowe szczęki mocujące z gładką i rowkowaną stroną chwytu. Rozwiązanie dedykowane dla narzędowni, działów utrzymania ruchu oraz warsztatów obróbki skrawaniem, gdzie wymagana jest pewna i powtarzalna stabilizacja detalu.
Cechy i korzyści
- Szczęki mocujące obrotowe – umożliwiają dopasowanie powierzchni chwytu do rodzaju detalu, co przekłada się na stabilne i bezpieczne mocowanie.
- Wysoka konstrukcja z prowadnicą pryzmową – zapewnia dokładne prowadzenie szczęk i pewne oparcie przy mocowaniu wysokich elementów.
- Korpus z żeliwa ciągliwego – solidna podstawa do pracy w trudnych warunkach warsztatowych i na stołach obrabiarek.
- Szczęki ze stali hartowanej – zwiększona odporność na zużycie przy częstym zaciskaniu i pracy z różnymi materiałami.
- Gładka i rowkowana strona szczęk – gładka strona do obrobionych powierzchni ogranicza ryzyko ich uszkodzenia, rowkowana poprawia trzymanie elementów nieobrobionych.
- Możliwość zastosowania w kilku rozmiarach rowków teowych – kompatybilność z rowkami 12/14/16/18 mm ułatwia integrację z różnymi stołami maszynowymi.
Zastosowanie
Docisk przeznaczony jest do bocznego mocowania wysokich elementów na stołach maszynowych z rowkami teowymi, szczególnie tam, gdzie potrzebna jest duża powierzchnia styku szczęk z detalem. Sprawdza się przy mocowaniu detali obrobionych i nieobrobionych w obróbce skrawaniem na frezarkach, w przyrządach montażowych oraz w oprzyrządowaniu mocującym stosowanym w produkcji seryjnej i jednostkowej.

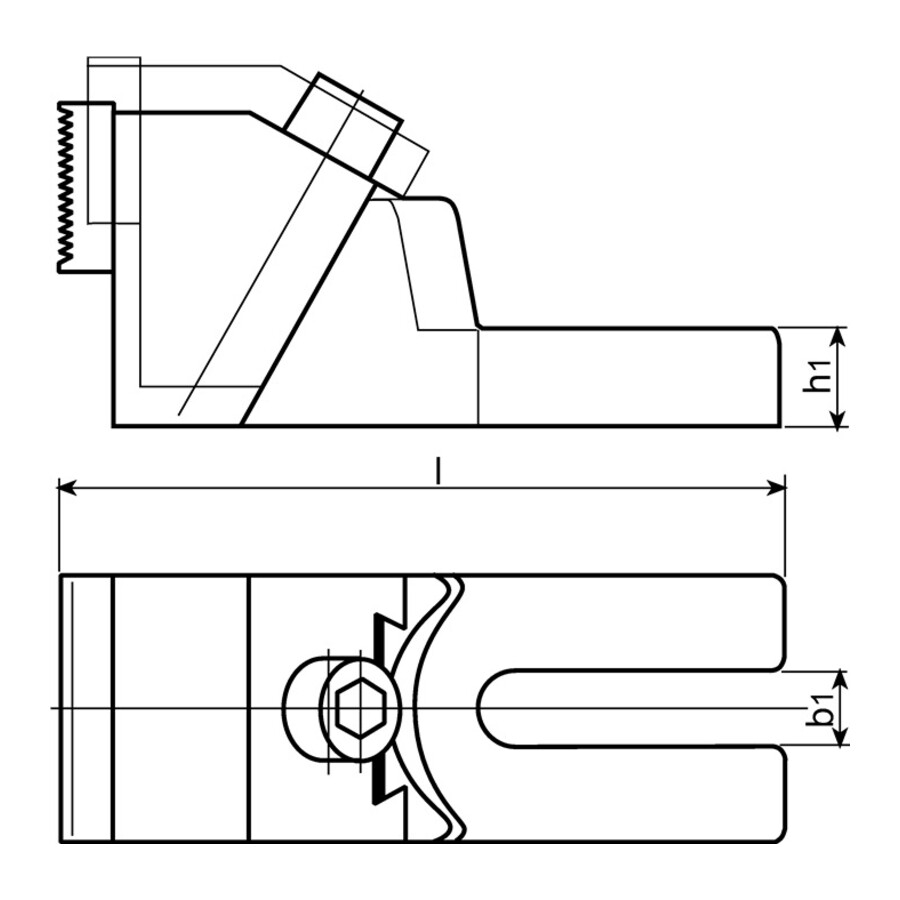

Specyfikacja techniczna
- H maks. [mm]: 99
- Rowki teowe [mm]: 12/14/16/18
- Rozmiar [mm]: 12/14/16/18
- B1 [mm]: 19
- H1 [mm]: 38
- L [mm]: 179
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ten docisk boczny wzmocniony?
Docisk jest przystosowany do stołów maszynowych z rowkami teowymi o szerokości 12, 14, 16 oraz 18 mm.
Jak mocować docisk boczny na stole maszynowym?
Do mocowania na stole maszynowym zaleca się stosowanie dwóch śrub mocujących, przy czym jako śruby mocujące należy oddzielnie zamawiać dwie sztuki śrub teowych DIN 787 odpowiednie do szerokości rowka.
Do jakich elementów nadają się te szczęki mocujące?
Dzięki dużej powierzchni mocowania oraz dwustronnym szczękom docisk nadaje się do bocznego mocowania wysokich elementów, zarówno z powierzchniami obrobionymi (strona gładka), jak i nieobrobionymi (strona rowkowana).
Z jakiego materiału wykonany jest korpus i szczęki docisku?
Korpus wykonany jest z żeliwa ciągliwego, a szczęki mocujące ze stali hartowanej.
Dane techniczne
| B1 [mm] | 19 |
| Rowki teowe [mm] | 12/14/16/18 |
| H maks. [mm] | 99 |
| H1 [mm] | 38 |
| Rozmiar [mm] | 12/14/16/18 |
| L [mm] | 179 |
