Docisk poziomy bez stopki 6832 rozmiar 1
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

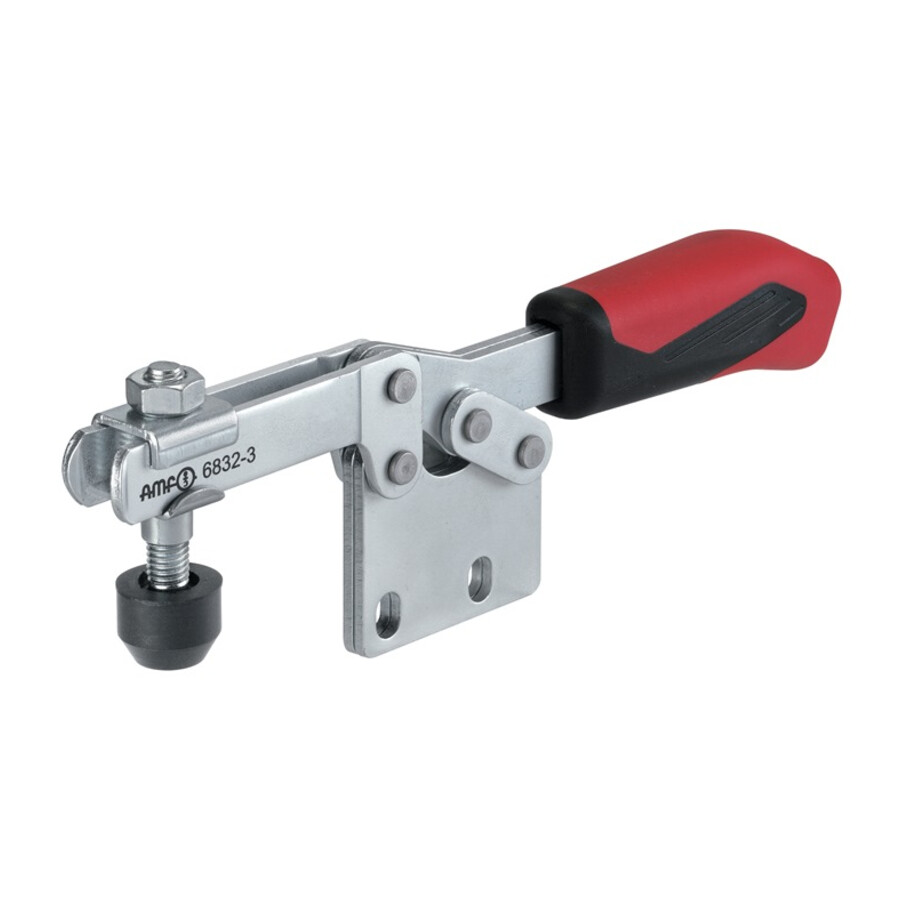

Docisk poziomy z pionową stopką rozmiar 1 6832
Mechaniczny docisk szybkomocujący z pionową stopką przeznaczony do pewnego i powtarzalnego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach obróbkowych, uchwytach mocujących oraz stanowiskach produkcyjnych, gdzie wymagana jest stabilizacja elementu przy ograniczonej przestrzeni.
Cechy i korzyści
- Kompaktowa wysokość całkowita 42 mm – umożliwia pracę w przyrządach o ograniczonej przestrzeni, ułatwiając zabudowę na gęsto zabudowanych stołach mocujących.
- Długość całkowita 119 mm – zapewnia wygodny dostęp do dźwigni i ergonomiczną obsługę nawet przy głębiej położonych punktach mocowania.
- Siła docisku F1 0,8 kN – pozwala na stabilne unieruchomienie detalu i redukcję drgań podczas obróbki, co przekłada się na lepszą powtarzalność wymiarową.
- Śruba dociskowa M5x30 – umożliwia precyzyjną regulację wysokości docisku do różnych grubości elementów bez konieczności wymiany całego uchwytu.
- Pionowa stopka konstrukcyjna – ułatwia montaż do płyt i korpusów przyrządów, skracając czas przygotowania stanowiska.
- Rozmiar 1 – dopasowany do lżejszych i średnich aplikacji, co pozwala zoptymalizować gabaryty i koszt przyrządu mocującego.
Zastosowanie
Docisk poziomy z pionową stopką znajduje zastosowanie w przyrządach obróbkowych na frezarkach, wiertarkach i centrach obróbczych, w uchwytach spawalniczych oraz w przyrządach montażowych i kontrolnych. Sprawdza się przy mocowaniu małych i średnich detali w produkcji seryjnej i powtarzalnej, w warsztatach narzędziowych, działach utrzymania ruchu oraz w liniach montażowych, gdzie istotna jest szybkość mocowania i powtarzalność pozycji elementu.
Specyfikacja techniczna
- Typ: docisk poziomy z pionową stopką
- Numer modelu: 6832
- Rozmiar: 1
- Śruba dociskowa: M5 x 30
- Siła docisku F1: 0,8 kN
- Siła docisku F2: 1,1 kN
- Wysokość całkowita: 42 mm
- Długość całkowita: 119 mm

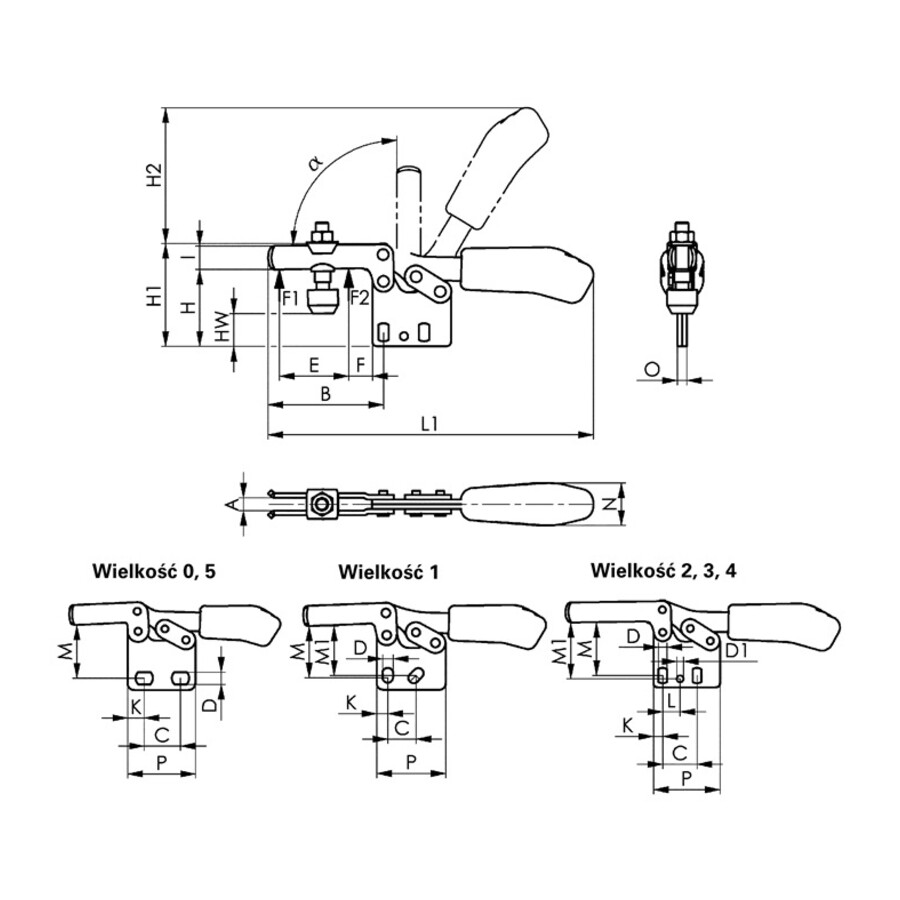

- A: 5 mm
- A*: 90°
- B: 42 mm
- C: 13–14,5 mm
- D: 5,2 mm
- D1: - mm
- E: 18,5 mm
- F: 8 mm
- H: 31,5 mm
- H1: 43 mm
- H2: 49 mm
- HW maks.: 15 mm
- HW min.: 8 mm
- K: 5,5 mm
- L: - mm
- L: 10 mm
- L1: 120 mm
- M: 23,5–25,5 mm
- M1: 24,5 mm
- N: 18 mm
- O: 5 mm
- P: 34 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku poziomego?
Siła docisku F1 wynosi 0,8 kN, a dodatkowo podana jest siła F2 na poziomie 1,1 kN.
Jaką śrubę dociskową posiada ten docisk poziomy?
Docisk jest wyposażony w śrubę dociskową M5 x 30.
Jakie są podstawowe wymiary całkowite docisku?
Wysokość całkowita wynosi 42 mm, a długość całkowita 119 mm, przy długości L1 równej 120 mm.
Do jakiej grupy rozmiarowej należy ten docisk z pionową stopką?
Produkt należy do grupy o oznaczeniu rozmiar 1.
Dane techniczne
| Rozmiar | 1 |
| F1 kN [mm] | 0.8 |
| F2 kN [mm] | 1.1 |
| Śruba dociskowa [mm] | M5x30 |
