Docisk poziomy bez stopki 6832 rozmiar 2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

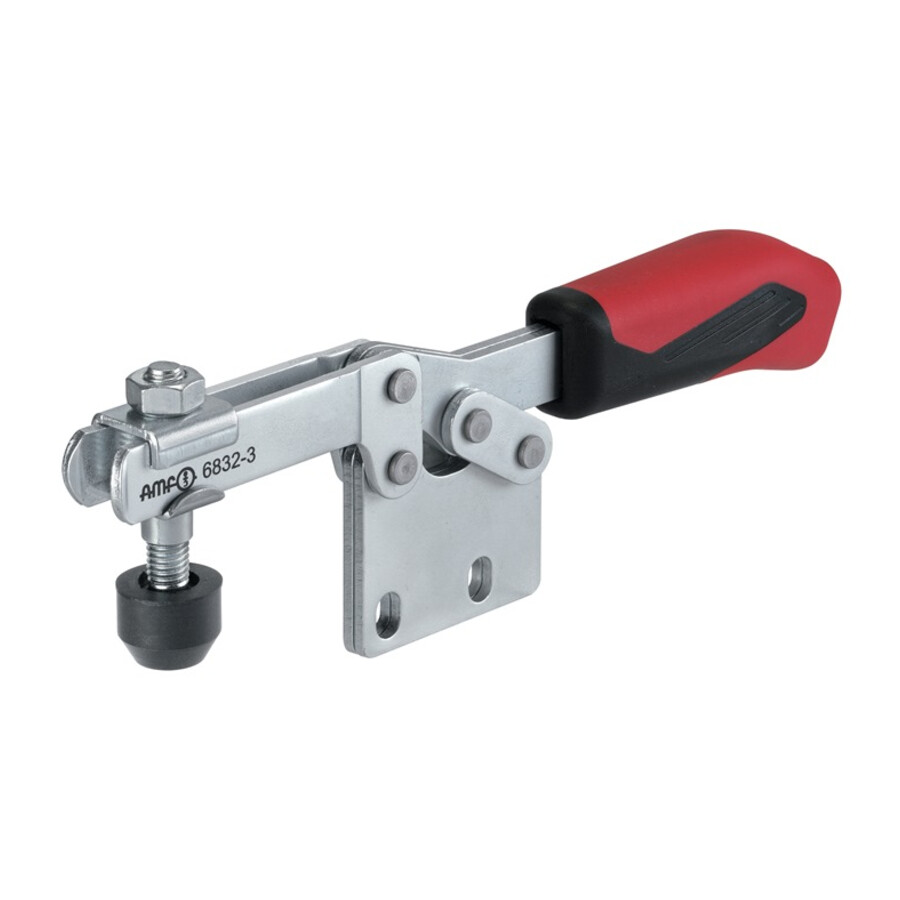

Docisk poziomy z pionową stopką rozmiar 2
Mechaniczny docisk poziomy z pionową stopką przeznaczony do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu oraz kontroli. Sprawdza się w przyrządach mocujących, stanowiskach produkcyjnych i warsztatowych, gdzie liczy się stabilne unieruchomienie elementu i skrócenie czasu przezbrojenia.
Cechy i korzyści
- Pionowa stopka konstrukcyjna – umożliwia sztywne zamocowanie docisku do płyty, stołu lub przyrządu, co zwiększa stabilność mocowania detalu.
- Śruba dociskowa M6x35 – pozwala na precyzyjne ustawienie punktu docisku, ułatwiając dopasowanie do różnych wysokości i kształtów elementów.
- Siła docisku F1 = 1 kN – zapewnia pewne unieruchomienie detalu, co ogranicza ryzyko przesunięcia podczas obróbki i zmniejsza ilość braków.
- Kompaktowa wysokość całkowita 59 mm – ułatwia zastosowanie w niskich przyrządach i ograniczonych przestrzennie stanowiskach.
- Długość całkowita 162 mm – zapewnia wygodną dźwignię sterującą, co redukuje wysiłek operatora przy zaciskaniu i zwalnianiu detali.
- Rozmiar 2 – pozwala dobrać docisk do planowanej siły mocowania i gabarytów przyrządu, co optymalizuje konstrukcję oprzyrządowania.
Zastosowanie
Docisk poziomy z pionową stopką znajduje zastosowanie w przyrządach obróbkowych, stanowiskach montażowych, urządzeniach kontrolno-pomiarowych oraz w warsztatach narzędziowych i ślusarskich. Nadaje się do mocowania detali podczas wiercenia, frezowania, montażu podzespołów, znakowania czy prac serwisowych, wszędzie tam, gdzie wymagane jest szybkie, powtarzalne i mechanicznie realizowane unieruchomienie elementu.

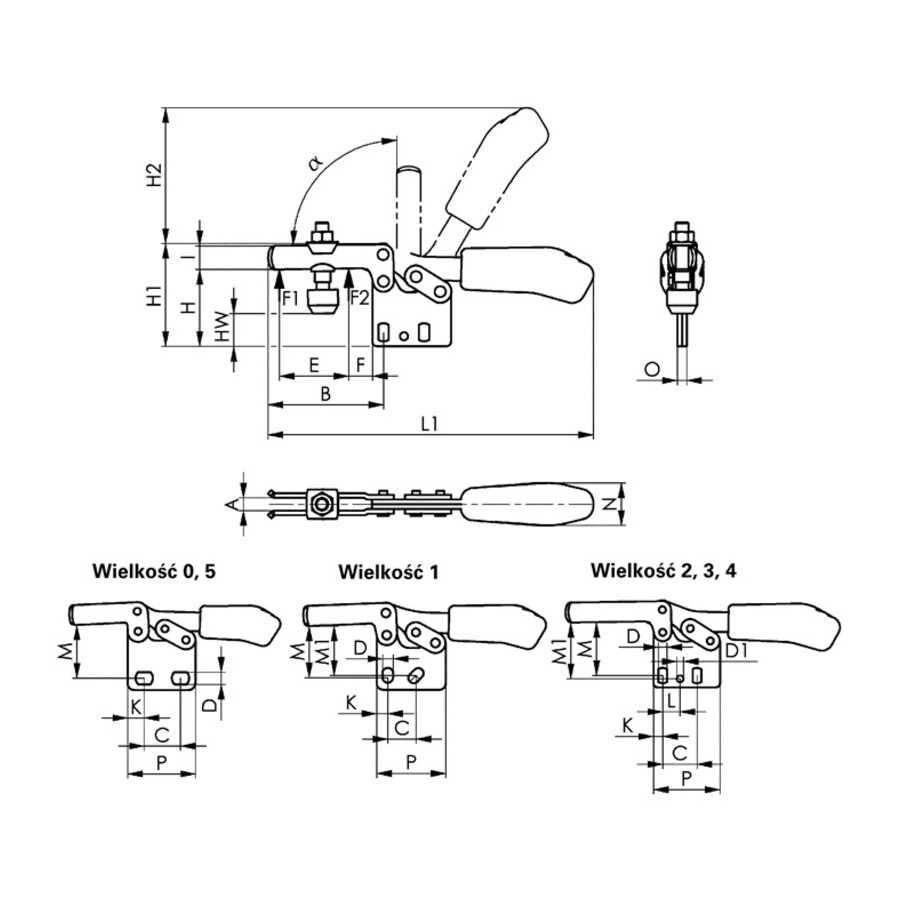

Specyfikacja techniczna
- Rodzaj konstrukcji: z pionową stopką
- Śruba dociskowa: M6 x 35
- F1: 1 kN
- F2: 1,2 kN
- Rozmiar: 2
- Wysokość całkowita: 59 mm
- Długość całkowita: 162 mm
- A: 6 mm
- A*: 90°
- B: 64 mm
- C: 26 mm
- D: 5,6 mm
- D1: 5,6 mm
- E: 32 mm
- F: 16 mm
- H: 40 mm
- H1: 61 mm
- H2: 68 mm
- HW maks.: 22 mm
- HW min.: 15 mm
- K: 6 mm
- L: 12,7 mm
- L: 13,2 mm
- L1: 164 mm
- M: 29,5–34 mm
- M1: 34 mm
- N: 21 mm
- O: 5 mm
- P: 38 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku poziomego?
Wartość siły docisku F1 wynosi 1 kN, a F2 wynosi 1,2 kN.
Jaki jest rozmiar i typ śruby w docisku?
Element wyposażony jest w śrubę dociskową M6 x 35 i oznaczony jako rozmiar 2.
Czy ten docisk ma pionową stopkę montażową?
Tak, jest to konstrukcja z pionową stopką przeznaczoną do mocowania do podłoża lub przyrządu.
Jakie są podstawowe wymiary gabarytowe docisku poziomego?
Wysokość całkowita wynosi 59 mm, a długość całkowita 162 mm, pozostałe wymiary podano w specyfikacji technicznej.
Dane techniczne
| Rozmiar | 2 |
| F1 kN [mm] | 1 |
| F2 kN [mm] | 1.2 |
| Śruba dociskowa [mm] | M6x35 |
