Docisk poziomy bez stopki 6832 rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

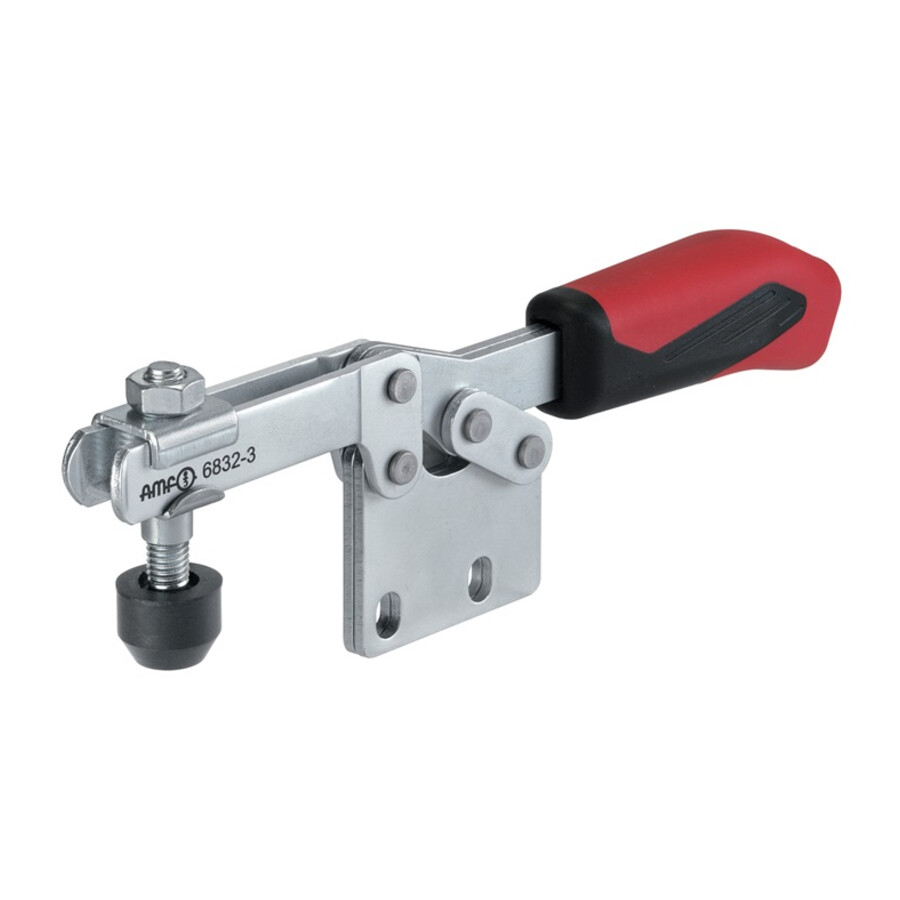

Docisk poziomy z pionową stopką rozmiar 3 6832
Mechaniczny docisk poziomy z pionową stopką przeznaczony do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przygotówkach, przyrządach mocujących oraz stanowiskach produkcyjnych, gdzie liczy się stabilne unieruchomienie elementu przy niewielkim nakładzie czasu.
Cechy i korzyści
- Pionowa stopka – ułatwia montaż docisku do płyty, stołu lub przyrządu, co przyspiesza przygotowanie stanowiska pracy.
- Śruba dociskowa M8x45 – umożliwia pewne mocowanie detalu i dostosowanie wysokości docisku do różnych grubości elementów.
- Siła docisku F1 1,8 kN – zapewnia stabilne unieruchomienie przedmiotu, ograniczając drgania i poprawiając jakość obróbki.
- Siła docisku F2 2,5 kN – pozwala na bezpieczne mocowanie również cięższych lub bardziej obciążonych detali.
- Kompaktowa wysokość całkowita 64 mm – umożliwia wykorzystanie docisku w ograniczonej przestrzeni, np. w niskich przyrządach.
- Długość całkowita 206 mm – zwiększa zakres zastosowań przy mocowaniu detali o większej długości.
Zastosowanie
Docisk poziomy rozmiar 3 znajduje zastosowanie w przyrządach obróbkowych, uchwytach mocujących oraz stanowiskach montażowych, gdzie wymagane jest szybkie mocowanie i zwalnianie detali. Może być stosowany w produkcji seryjnej, w warsztatach obróbki skrawaniem, przy montażu elementów mechanicznych oraz przy pracach kontrolno-pomiarowych wymagających powtarzalnego ustawienia przedmiotu.

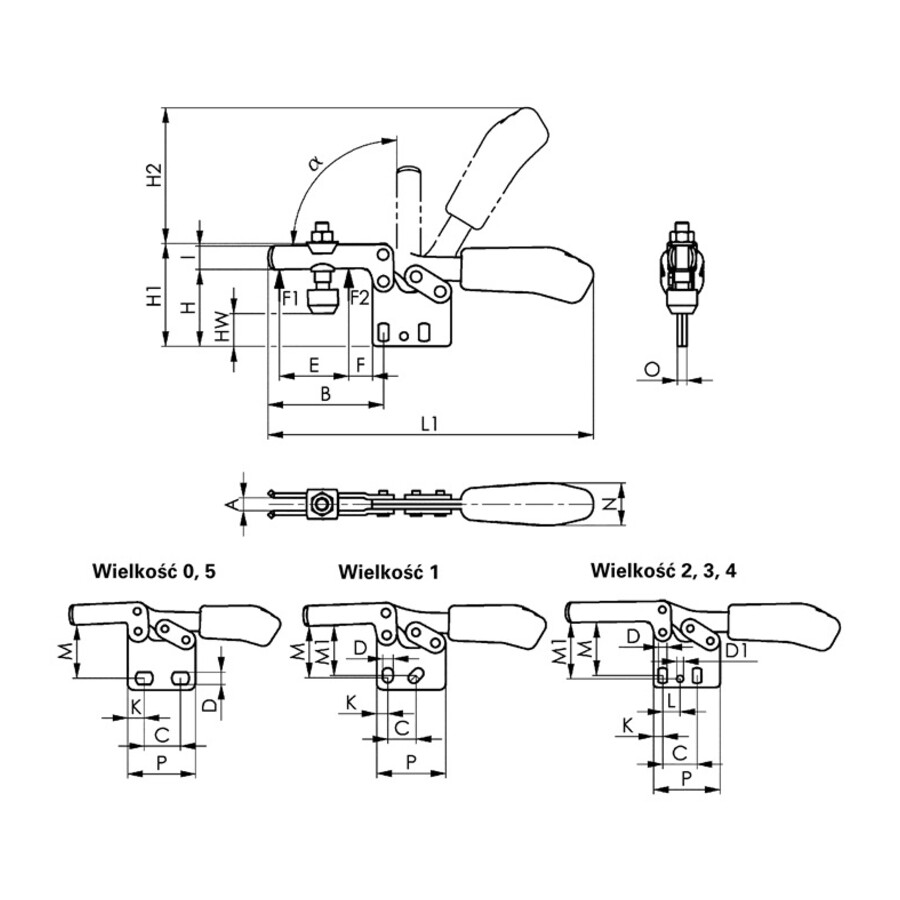

Specyfikacja techniczna
- Rozmiar: 3
- Rodzaj konstrukcji: z pionową stopką
- Śruba dociskowa: M8x45
- F1: 1,8 kN
- F2: 2,5 kN
- Wysokość całkowita: 64 mm
- Długość całkowita: 206 mm
- A: 8 mm
- A*: 90°
- B: 73 mm
- C: 25,7 mm
- D: 6,5 mm
- D1: 5,1 mm
- E: 38,5 mm
- F: 14 mm
- H: 49 mm
- H1: 65 mm
- H2: 86 mm
- HW maks.: 26 mm
- HW min.: 14,5 mm
- K: 7 mm
- L: 13 mm
- L: 15 mm
- L1: 206 mm
- M: 37,5–42,5 mm
- M1: 42 mm
- N: 27 mm
- O: 6 mm
- P: 50 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku poziomego?
Produkt posiada siłę docisku F1 na poziomie 1,8 kN oraz F2 na poziomie 2,5 kN.
Jaką śrubę dociskową zastosowano w tym modelu?
W tym modelu zastosowano śrubę dociskową w rozmiarze M8x45.
Jakie są podstawowe wymiary całkowite docisku?
Wysokość całkowita wynosi 64 mm, a długość całkowita 206 mm.
Do jakich zastosowań nadaje się docisk poziomy rozmiar 3?
Model może być używany w uchwytach mocujących, przyrządach obróbkowych i na stanowiskach montażowych, gdzie wymagane jest szybkie i stabilne mocowanie detali.
Dane techniczne
| Śruba dociskowa [mm] | M8x45 |
| Rozmiar | 3 |
| F1 kN [mm] | 1.8 |
| F2 kN [mm] | 2.5 |
