Docisk poziomy bez stopki 6832 rozmiar 4
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

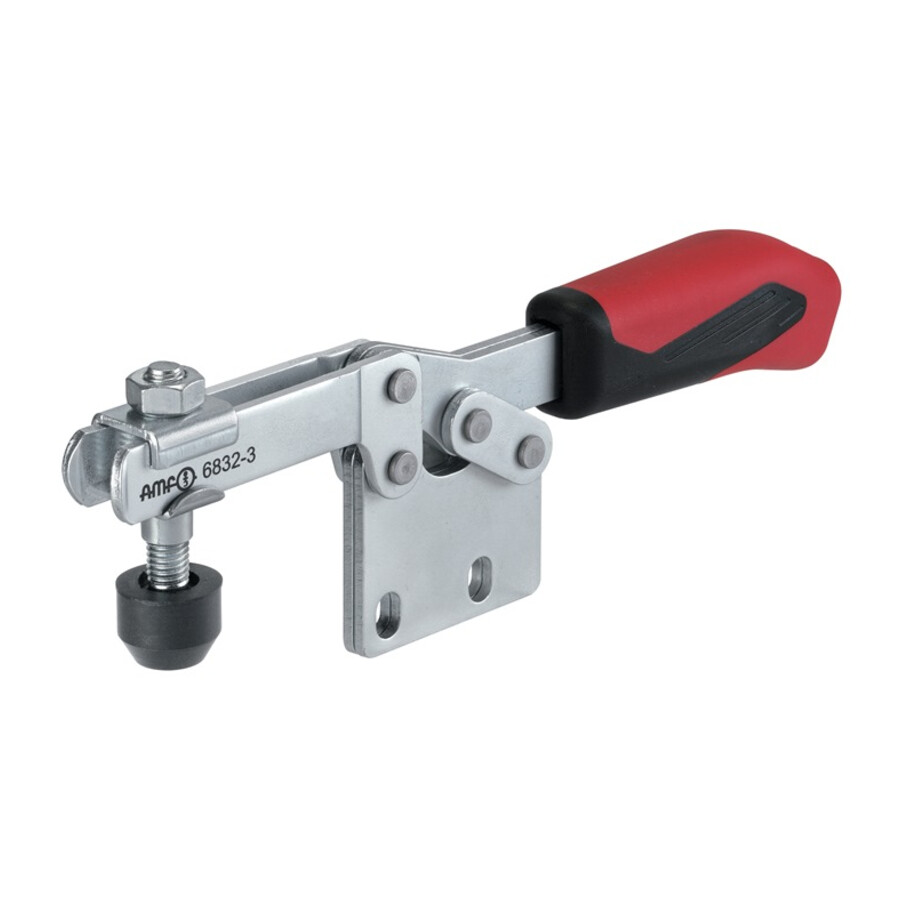

Docisk poziomy z pionową stopką rozmiar 4
Mechaniczny docisk poziomy przeznaczony do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach mocujących, stołach montażowych oraz stanowiskach produkcyjnych, gdzie liczy się stabilne i pewne zamocowanie elementu.
Cechy i korzyści
- Docisk z pionową stopką – umożliwia stabilne mocowanie do podstawy, co zwiększa sztywność całego przyrządu i ogranicza drgania podczas pracy.
- Śruba dociskowa M8 x 65 – pozwala na regulację położenia punktu docisku, co ułatwia dopasowanie do różnych grubości i kształtów detali.
- Siła docisku F1 2 kN – zapewnia pewne utrzymanie elementu podczas typowych operacji montażowych i lekkiej obróbki, ograniczając ryzyko przesunięcia detalu.

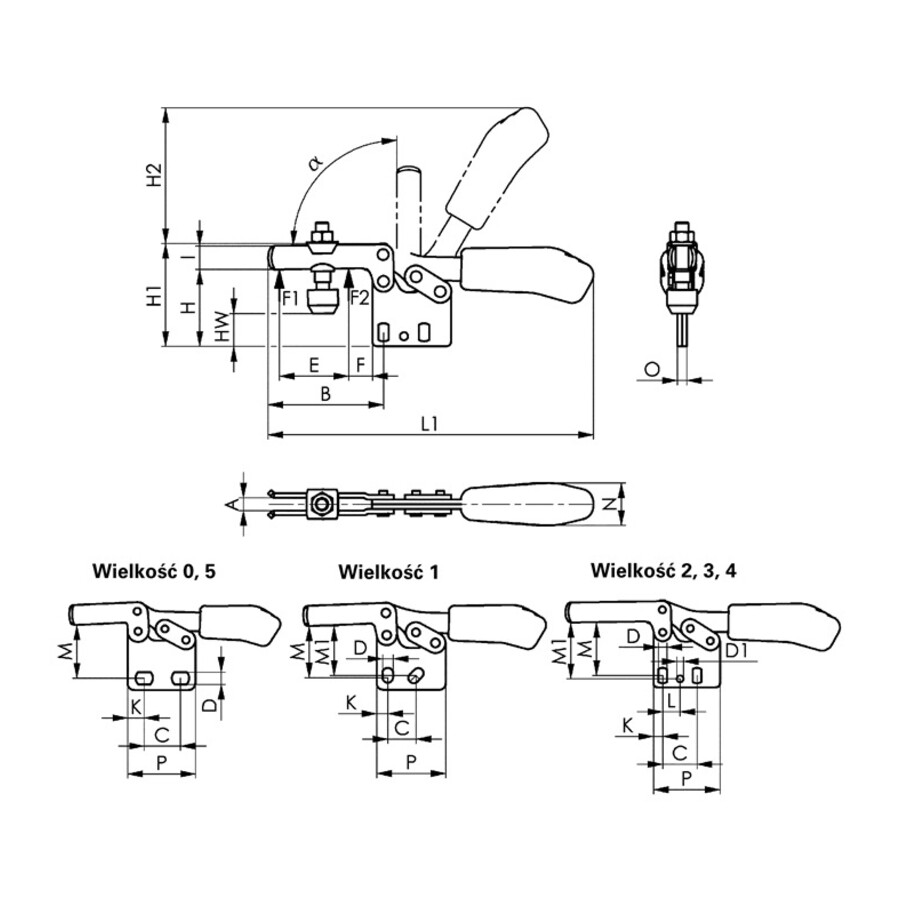

- Rozbudowany zestaw wymiarów montażowych – liczne wymiary bazowe (A, B, C, D, itd.) ułatwiają projektowanie i dopasowanie docisku do istniejących przyrządów i płyt mocujących.
- Zakres wysokości HW min./max. – możliwość pracy w określonym przedziale wysokości umożliwia mocowanie detali o różnej grubości bez konieczności częstej zmiany osprzętu.
- Rozmiar 4 – ułatwia jednoznaczną identyfikację i dobór docisku w systemach narzędziowych i dokumentacji technicznej.
Zastosowanie
Docisk poziomy tego typu stosowany jest w uchwytach mocujących, przyrządach obróbkowych i montażowych, na stołach warsztatowych oraz liniach produkcyjnych. Przeznaczony jest do mocowania detali wymagających szybkiego, powtarzalnego i stabilnego zaciśnięcia, m.in. w procesach obróbki, wiercenia, montażu i kontroli jakości, wszędzie tam, gdzie ważne jest ograniczenie czasu przezbrojenia i zapewnienie powtarzalnego pozycjonowania elementów.
Specyfikacja techniczna
- Rodzaj konstrukcji: z pionową stopką
- Śruba dociskowa: M8 x 65
- F1: 2 kN
- F2: 3 kN
- Rozmiar: 4
- Wysokość całkowita: 96 mm
- Długość całkowita: 281 mm
- A: 10 mm
- A*: 90°
- B: 113 mm
- C: 41 mm
- D: 8,5 mm
- D1: 8,5 mm
- E: 63 mm
- F: 27 mm
- H: 66,5 mm
- H1: 97 mm
- H2: 115 mm
- HW maks.: 46 mm
- HW min.: 17,5 mm
- K: 8 mm
- L: 20,5 mm
- L: 20 mm
- L1: 287 mm
- M: 52–59 mm
- M1: 59 mm
- N: 34 mm
- O: 8 mm
- P: 57 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku poziomego?
Siła docisku F1 wynosi 2 kN, a dodatkowo podana jest wartość F2 równa 3 kN.
Jaki gwint ma śruba dociskowa w tym docisku poziomym?
Śruba dociskowa ma gwint M8 i długość 65 mm (M8 x 65).
Do jakiego rozmiaru systemu mocującego pasuje ten docisk?
Produkt oznaczony jest jako rozmiar 4.
Jakie są podstawowe wymiary montażowe docisku poziomego?
Wśród kluczowych wymiarów znajdują się m.in. wysokość całkowita 96 mm, długość całkowita 281 mm, wymiar B 113 mm, C 41 mm, a także otwory D i D1 o średnicy 8,5 mm oraz zakres wysokości HW min. 17,5 mm i HW maks. 46 mm.
Dane techniczne
| Rozmiar | 4 |
| F1 kN [mm] | 2 |
| F2 kN [mm] | 3 |
| Śruba dociskowa [mm] | M8x65 |
