Docisk poziomy z poziomą stopką 6830 rozmiar 1
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

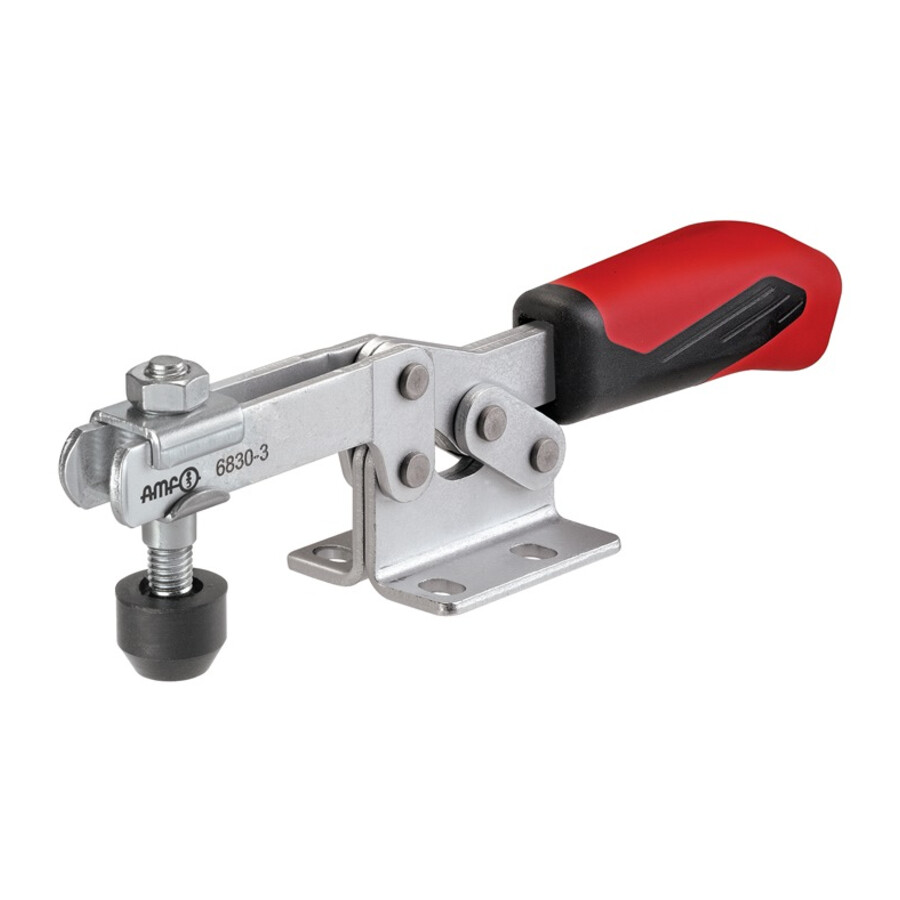

Docisk poziomy z poziomą stopką rozmiar 1 6830
Mechaniczny docisk poziomy z poziomą stopką przeznaczony do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu oraz kontroli. Sprawdza się w przyrządach mocujących, liniach produkcyjnych oraz stanowiskach warsztatowych, gdzie istotna jest stabilność elementu i skrócenie czasu przezbrojeń.
Cechy i korzyści
- Pozioma stopka dociskowa – umożliwia stabilne oparcie i pewne mocowanie detalu, co poprawia powtarzalność procesów.
- Śruba dociskowa M5 x 30 – pozwala na precyzyjną regulację położenia docisku i dostosowanie do różnych grubości elementów.
- Siła zacisku F1 = 0,8 kN i F2 = 1,1 kN – zapewnia odpowiednie dociskanie detalu, ograniczając ryzyko przemieszczenia podczas obróbki lub montażu.
- Kompaktowa wysokość całkowita 30 mm – ułatwia zastosowanie w niskich przyrządach i ograniczonych przestrzeniach roboczych.
- Długość całkowita 119 mm – zapewnia korzystną dźwignię do wygodnej obsługi manualnej.
- Rozmiar 1 – ułatwia dobór i standaryzację elementów mocujących w istniejących systemach uchwytów.
Zastosowanie
Docisk poziomy z poziomą stopką znajduje zastosowanie w uchwytach mocujących i dociskach stosowanych na stanowiskach obróbki, w przyrządach montażowych oraz w oprzyrządowaniu kontrolno-pomiarowym. Nadaje się do warsztatów, działów utrzymania ruchu oraz produkcji seryjnej, gdzie wymagane jest szybkie, powtarzalne i mechanicznie realizowane mocowanie detali o zróżnicowanej grubości.

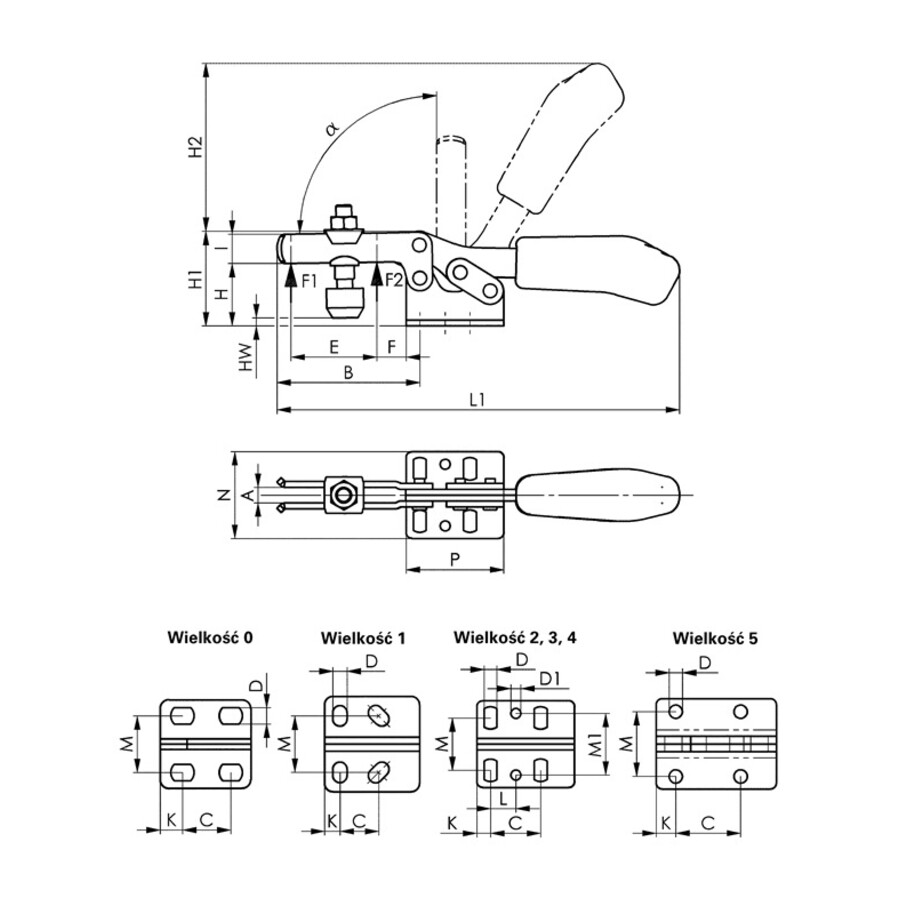

Specyfikacja techniczna
- Rodzaj konstrukcji: z poziomą stopką
- Śruba dociskowa: M5 x 30
- F1: 0,8 kN
- F2: 1,1 kN
- Rozmiar: 1
- Wysokość całkowita: 30 mm
- Długość całkowita: 119 mm
- A: 5 mm
- A*: 90°
- B: 42 mm
- C: 13–14,5 mm
- D: 5,2 mm
- E: 18,7 mm
- F: 8 mm
- H: 19 mm
- H1: 30 mm
- H2: 49 mm
- HW maks.: 2,5 mm
- HW min.: -3 mm
- K: 5,5 mm
- L: 10 mm
- L1: 120 mm
- M: 18–21,5 mm
- M1: - mm
- N: 34 mm
- P: 34 mm
Najczęściej zadawane pytania
Jaka jest siła docisku dla tego docisku poziomego z poziomą stopką?
Siła docisku wynosi F1 = 0,8 kN oraz F2 = 1,1 kN.
Jaką śrubę dociskową posiada ten docisk poziomy?
Element jest wyposażony w śrubę dociskową M5 x 30.
Jakie są główne wymiary tego docisku poziomego?
Wysokość całkowita wynosi 30 mm, a długość całkowita 119 mm. Szczegółowe wymiary podano w specyfikacji technicznej.
Do jakiego rozmiaru systemu mocującego pasuje ten docisk?
Prezentowany element jest w rozmiarze 1.
Dane techniczne
| Rozmiar | 1 |
| F1 kN [mm] | 0.8 |
| F2 kN [mm] | 1.1 |
| Śruba dociskowa [mm] | M5x30 |
