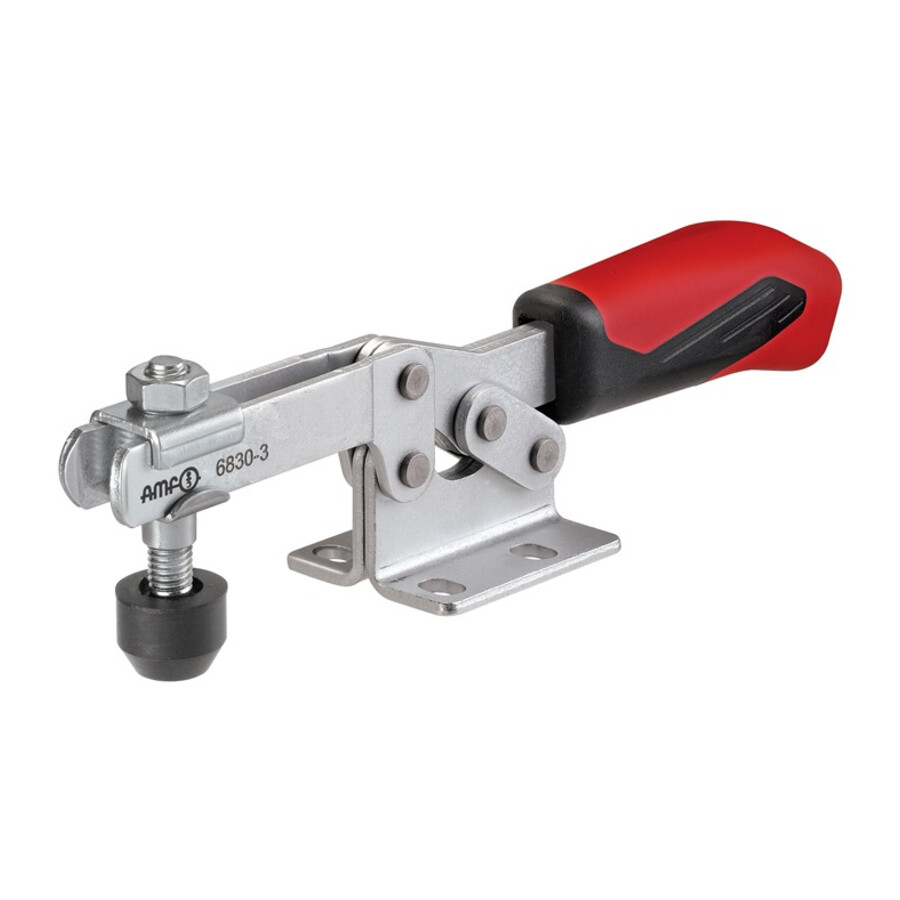

Docisk poziomy z poziomą stopką rozmiar 2 6830
Mechaniczny docisk poziomy z poziomą stopką przeznaczony do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu oraz kontroli. Narzędzie sprawdzi się w przyrządach mocujących, oprzyrządowaniu warsztatowym i produkcyjnym, gdzie kluczowe są stabilność, powtarzalność i skrócenie czasu przezbrojeń.
Cechy i korzyści
- Pozioma stopka dociskowa – umożliwia stabilne podparcie detalu i pewne zamocowanie, co ogranicza ryzyko przesunięcia podczas pracy.
- Śruba dociskowa M6x35 – ułatwia regulację wysokości docisku i dopasowanie do różnych grubości elementów, co zwiększa elastyczność zastosowań.
- Siła docisku F1 1 kN – zapewnia mocne unieruchomienie detalu, co przekłada się na dokładność obróbki i powtarzalność wymiarową.
- Siła docisku F2 1,2 kN – dodatkowy parametr docisku pozwala dobrać docisk do bardziej wymagających zastosowań bez konieczności zmiany uchwytu.
- Zwarta konstrukcja – całkowita długość 162 mm oraz wysokość 44 mm ułatwiają zabudowę w kompaktowych przyrządach i na ograniczonej przestrzeni roboczej.
- Rozmiar 2 – jasne oznaczenie rozmiaru ułatwia standaryzację oprzyrządowania i dobór kompatybilnych elementów w istniejących systemach mocowania.
Zastosowanie
Docisk poziomy z poziomą stopką znajduje zastosowanie w przyrządach mocujących na stołach obrabiarek, w liniach montażowych oraz w stanowiskach kontrolno-pomiarowych. Spisze się przy mocowaniu małych i średnich detali w warsztatach mechanicznych, narzędziowniach oraz działach utrzymania ruchu, wszędzie tam, gdzie wymagane jest szybkie, powtarzalne i pewne unieruchomienie elementu bez użycia skomplikowanych systemów mocujących.

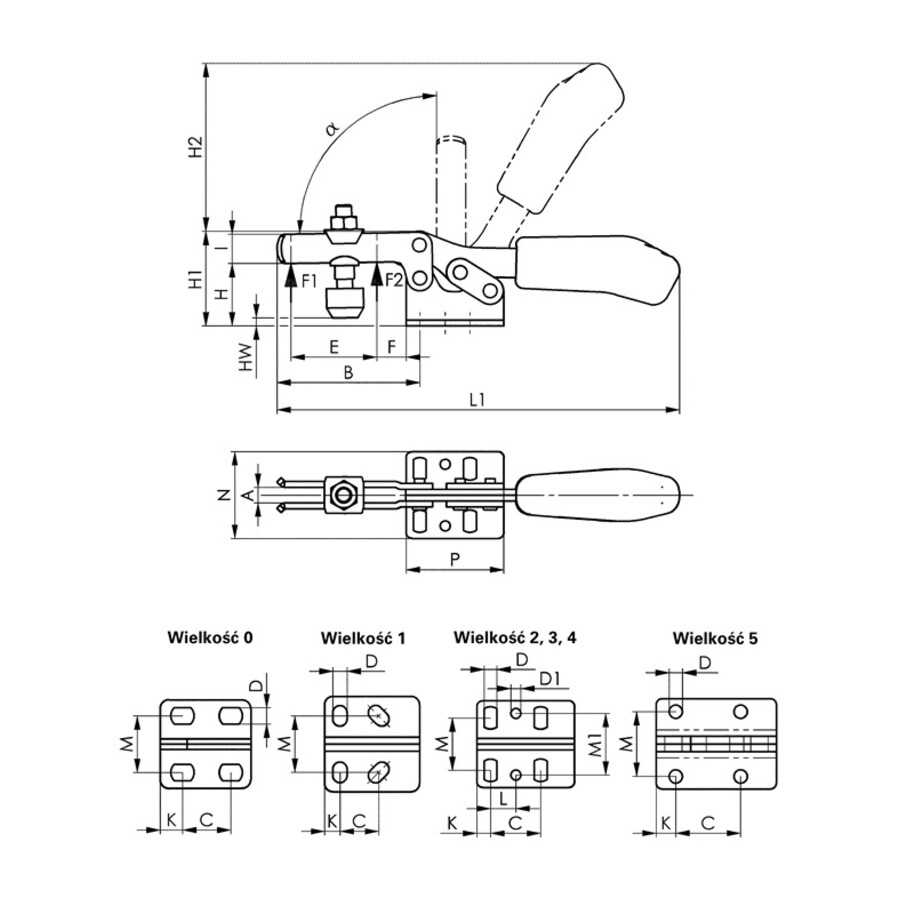

Specyfikacja techniczna
- Rodzaj konstrukcji: z poziomą stopką
- Rozmiar: 2
- Śruba dociskowa: M6x35
- Siła docisku F1: 1 kN
- Siła docisku F2: 1,2 kN
- Wysokość całkowita: 44 mm
- Długość całkowita: 162 mm
- A: 6 mm
- A*: 90°
- B: 64 mm
- C: 26 mm
- D: 5,6 mm
- D1: 5,5 mm
- E: 32 mm
- F: 16 mm
- H: 24 mm
- H1: 45 mm
- H2: 68 mm
- HW maks.: 5 mm
- HW min.: -1,5 mm
- K: 6 mm
- L: 12,7 mm
- L: 13,2 mm
- L1: 162 mm
- M: 19,5–29,5 mm
- M1: 28,5 mm
- N: 42 mm
- P: 38 mm
Najczęściej zadawane pytania
Jaka jest siła docisku docisku poziomego 6830 rozmiar 2?
Siła docisku F1 wynosi 1 kN, a parametr F2 wynosi 1,2 kN.
Jaką śrubę dociskową ma ten docisk poziomy z poziomą stopką?
Docisk jest wyposażony w śrubę dociskową o wymiarze M6x35.
Jakie są podstawowe wymiary docisku poziomego rozmiar 2?
Całkowita długość wynosi 162 mm, wysokość całkowita 44 mm, a wybrane wymiary to m.in. B 64 mm, C 26 mm, H2 68 mm, N 42 mm i P 38 mm.
Czy ten docisk poziomy nadaje się do kompaktowych przyrządów mocujących?
Tak, zwarta konstrukcja z całkowitą długością 162 mm i wysokością 44 mm umożliwia zastosowanie w kompaktowych przyrządach i na ograniczonej przestrzeni roboczej.
Dane techniczne
| Śruba dociskowa [mm] | M6x35 |
| Rozmiar | 2 |
| F1 kN [mm] | 1 |
| F2 kN [mm] | 1.2 |
