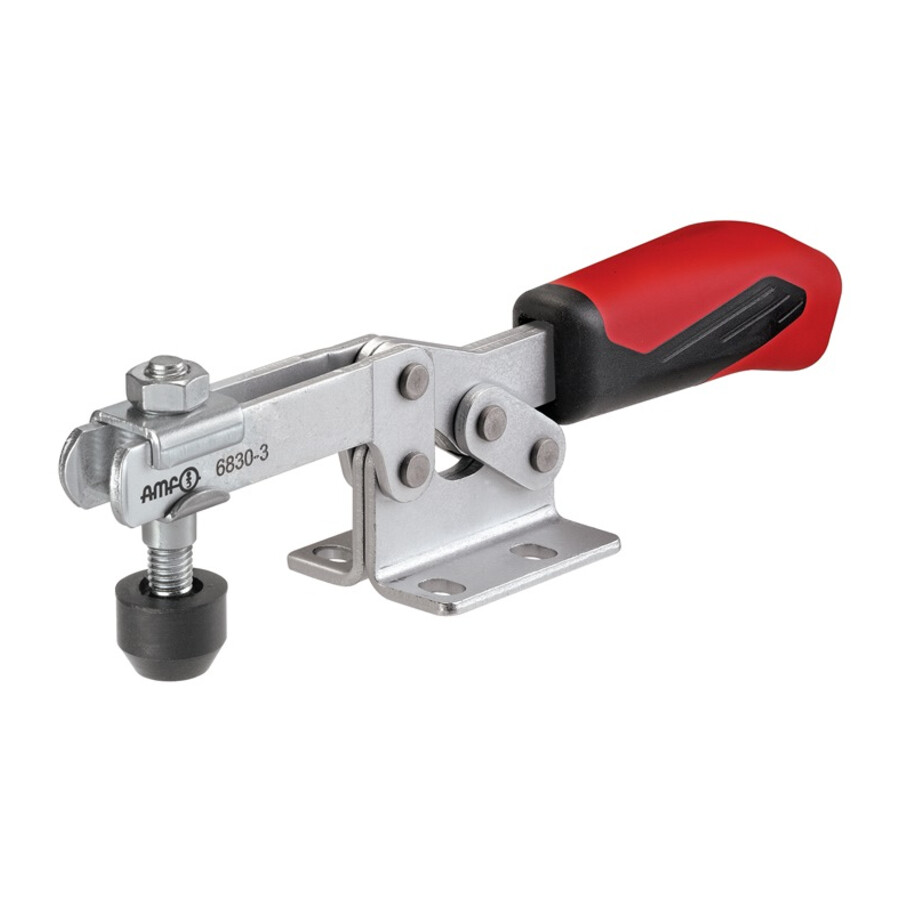

Docisk poziomy z poziomą stopką rozmiar 3
Mechaniczny docisk poziomy przeznaczony do szybkiego mocowania elementów w procesach obróbki i montażu. Sprawdza się przy powtarzalnych operacjach, gdzie liczy się stabilne zamocowanie detalu oraz skrócenie czasu każdej operacji. Rozmiar dobrany do średnich obciążeń w aplikacjach warsztatowych i produkcyjnych.
Cechy i korzyści
- Pozioma stopka – umożliwia stabilny montaż na płaskich stołach, przyrządach i płytach montażowych, co zwiększa powtarzalność mocowania.
- Śruba dociskowa M8x45 – pozwala na łatwe dostosowanie wysokości docisku do grubości mocowanego elementu, co skraca czas przezbrajania.
- Siła docisku F1 1,8 kN – zapewnia pewne utrzymanie detalu przy standardowych obciążeniach obróbkowych.
- Zwarta konstrukcja – całkowita długość 206 mm ułatwia zabudowę na ograniczonej przestrzeni przyrządów i stołów roboczych.

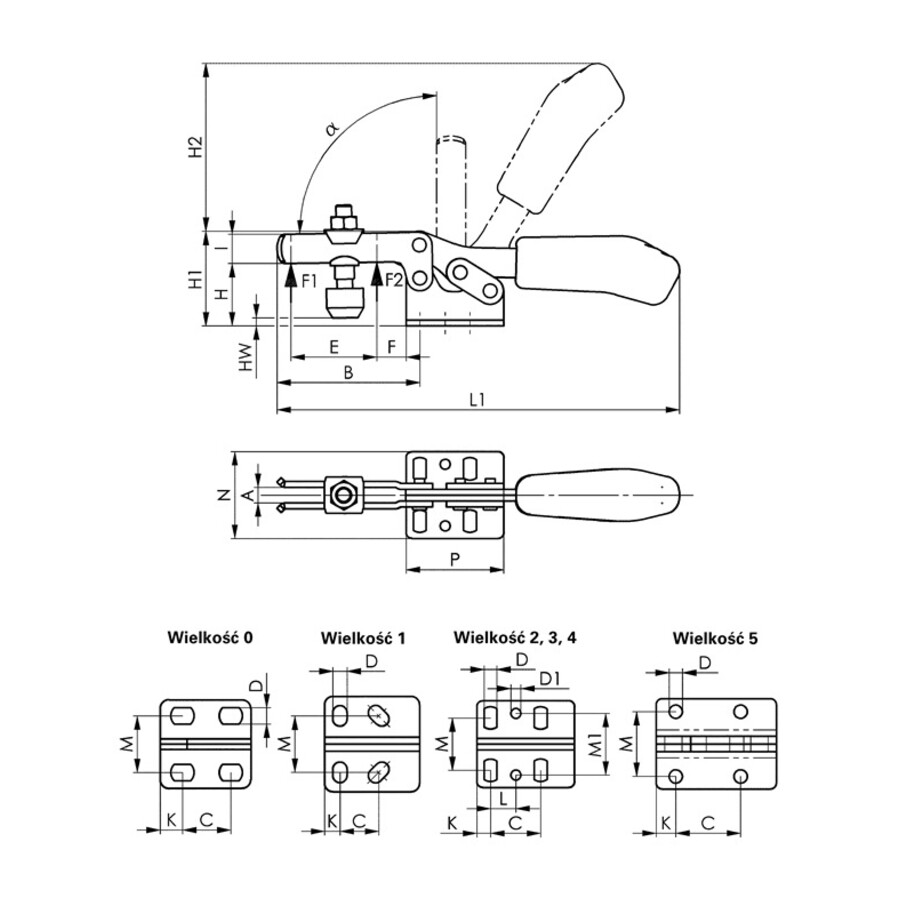

- Precyzyjnie zdefiniowane wymiary – liczne wymiary bazowe (A, B, C, H, N, P itd.) ułatwiają projektowanie i integrację z istniejącymi oprzyrządowaniami.
Zastosowanie
Docisk przeznaczony do mocowania detali na stołach obróbkowych, w przyrządach spawalniczych, montażowych oraz kontrolnych. Stosowany w warsztatach mechanicznych, narzędziowniach, działach utrzymania ruchu oraz w produkcji seryjnej, gdzie wymagana jest szybka i powtarzalna zmiana detali przy zachowaniu stabilnego zamocowania.
Specyfikacja techniczna
- Rozmiar: 3
- Rodzaj konstrukcji: z poziomą stopką
- Śruba dociskowa: M8 x 45
- F1: 1,8 kN
- F2: 2,5 kN
- Wysokość całkowita: 48 mm
- Długość całkowita: 206 mm
- A: 8 mm
- A*: 90°
- B: 73 mm
- C: 25,7 mm
- D: 6,5 mm
- D1: 5,1 mm
- E: 38 mm
- F: 14 mm
- H: 32 mm
- H1: 48,5 mm
- H2: 86 mm
- HW maks.: 9 mm
- HW min.: -2 mm
- K: 7 mm
- L: 13 mm
- L: 15 mm
- L1: 206 mm
- M: 22–31,8 mm
- M1: 31,6 mm
- N: 45,5 mm
- P: 50 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku poziomego?
Siła docisku F1 wynosi 1,8 kN, a dodatkowo podano parametr F2 równy 2,5 kN.
Jaką śrubę dociskową ma ten docisk poziomy?
Element jest wyposażony w śrubę dociskową M8 x 45.
Jakie są główne wymiary tego docisku poziomego z poziomą stopką?
Całkowita długość wynosi 206 mm, wysokość całkowita 48 mm, a istotne wymiary montażowe to m.in. B 73 mm, C 25,7 mm, N 45,5 mm oraz P 50 mm.
Do jakich zastosowań nadaje się docisk o rozmiarze 3?
Rozmiar 3 przeznaczony jest do mocowania detali w procesach obróbki, montażu i kontroli, w warsztatach, narzędziowniach i działach utrzymania ruchu.
Dane techniczne
| F1 kN [mm] | 1.8 |
| F2 kN [mm] | 2.5 |
| Śruba dociskowa [mm] | M8x45 |
| Rozmiar | 3 |
