Docisk poziomy z poziomą stopką 6830 rozmiar 5
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

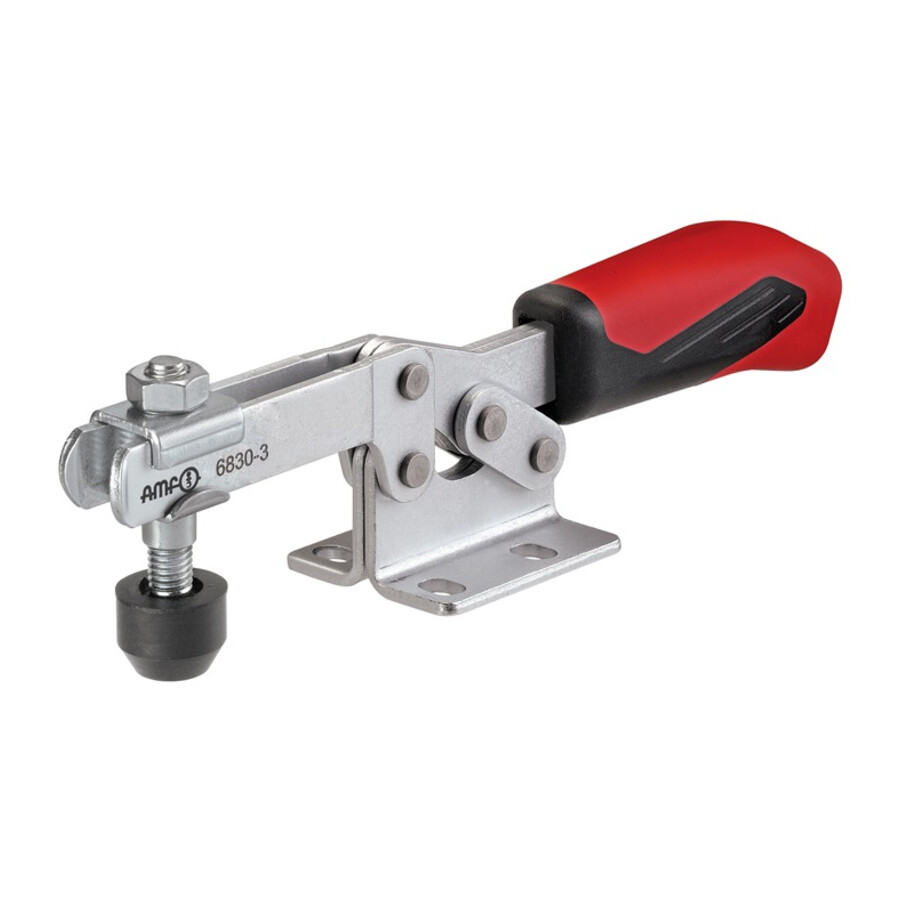

Docisk poziomy z poziomą stopką rozmiar 5
Mechaniczny docisk poziomy z poziomą stopką przeznaczony jest do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach mocujących, stanowiskach warsztatowych oraz liniach produkcyjnych, gdzie liczy się stabilne unieruchomienie elementu i skrócenie czasu przezbrojenia.
Cechy i korzyści
- Pozioma stopka mocująca – ułatwia stabilne przykręcenie docisku do stołu, płyty lub przyrządu, co zwiększa powtarzalność mocowania.
- Śruba dociskowa M8x65 – umożliwia precyzyjną regulację położenia i siły docisku w zależności od wysokości i kształtu mocowanego detalu.
- Siła docisku F1 3 kN – pozwala pewnie unieruchomić element, ograniczając ryzyko jego przemieszczenia podczas obróbki lub montażu.
- Kompaktowa wysokość całkowita 73 mm – zmniejsza ryzyko kolizji z narzędziem skrawającym lub innymi elementami oprzyrządowania.
- Długość całkowita 321 mm – zapewnia wygodną dźwignię do ręcznej obsługi, co skraca czas mocowania i odblokowania detalu.
- Rozmiar 5 – pozwala łatwo dobrać docisk do przyjętych w zakładzie standardów oprzyrządowania.
Zastosowanie
Docisk przeznaczony jest do stosowania w przyrządach obróbkowych, uchwytach montażowych, stanowiskach kontrolno-pomiarowych oraz w warsztatach mechanicznych. Nadaje się do mocowania detali na stołach maszyn, płytach montażowych i dedykowanych konstrukcjach, wszędzie tam, gdzie wymagane jest szybkie, ręczne unieruchomienie elementu przy zachowaniu powtarzalnej pozycji.

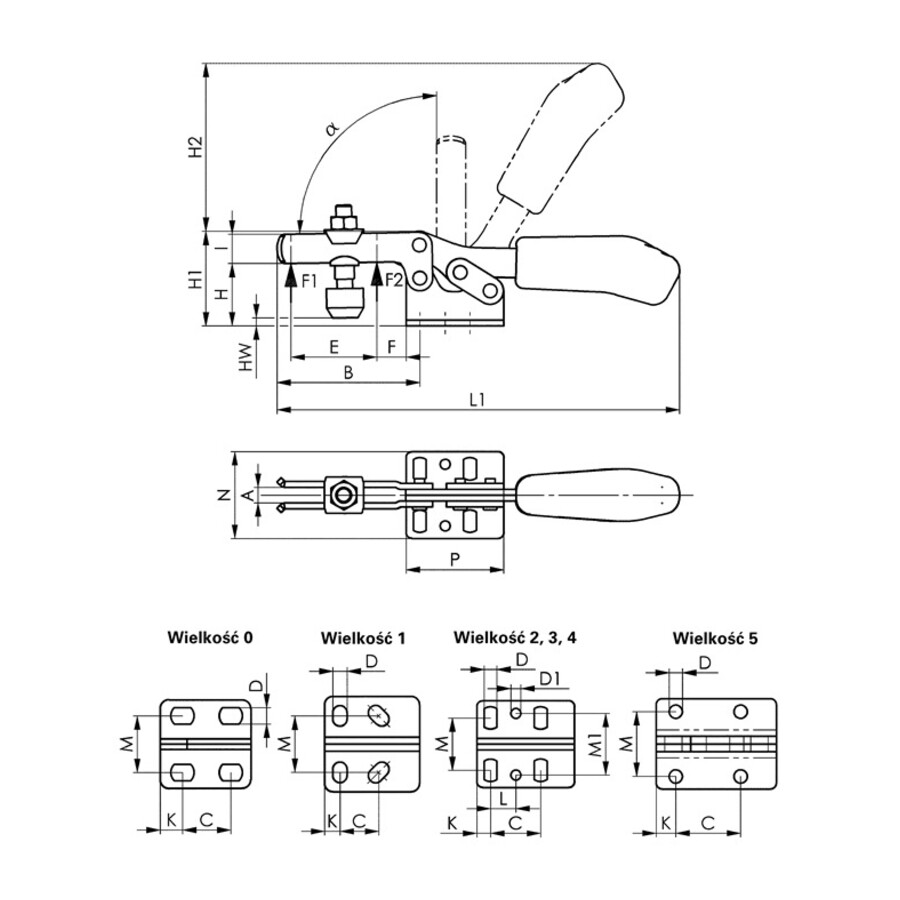

Specyfikacja techniczna
- Rodzaj konstrukcji: z poziomą stopką
- Rozmiar: 5
- Śruba dociskowa: M8x65
- F1: 3 kN
- F2: 5 kN
- Wysokość całkowita: 73 mm
- Długość całkowita: 321 mm
- A: 10 mm
- A*: 90°
- B: 123 mm
- C: 41,5 mm
- D: 8,5 mm
- E: 78 mm
- F: 16 mm
- H: 46 mm
- H1: 73 mm
- H2: 128 mm
- HW maks.: 25 mm
- HW min.: +1,7 mm
- K: 12,5 mm
- L: 25 mm
- L1: 321 mm
- M: 41,5 mm
- M1: - mm
- N: 58 mm
- P: 77 mm
Najczęściej zadawane pytania
Jaka jest siła docisku F1 i F2 dla tego docisku poziomego?
Siła F1 wynosi 3 kN, a siła F2 wynosi 5 kN.
Jaki jest rozmiar i wymiary całkowite docisku poziomego?
Docisk ma rozmiar 5, wysokość całkowitą 73 mm oraz długość całkowitą 321 mm.
Jaką śrubę dociskową zastosowano w tym docisku?
Zastosowana jest śruba dociskowa o wymiarze M8x65.
Czy ten docisk ma konstrukcję z poziomą stopką mocującą?
Tak, jest to docisk z poziomą stopką przystosowaną do przykręcenia do podłoża lub przyrządu.
