Docisk poziomy ze stopką kątową 6833 rozmiar 1
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

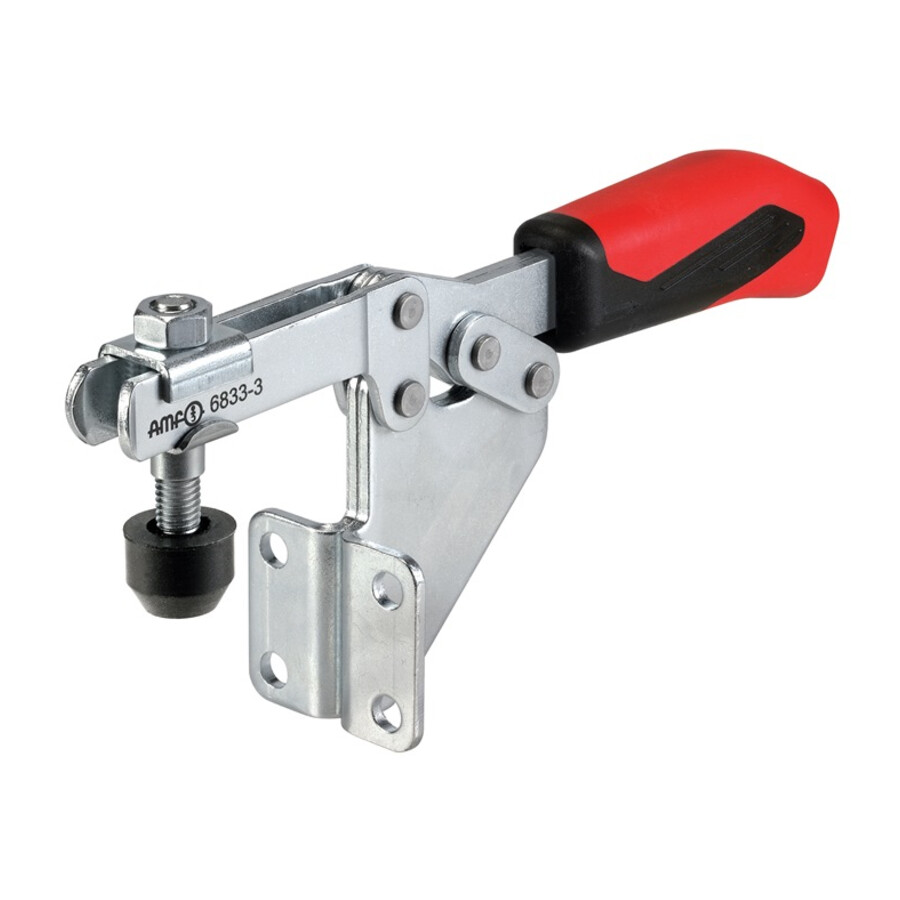

Docisk poziomy ze stopką kątową rozmiar 1 bez marki
Mechaniczny docisk poziomy ze stopką kątową przeznaczony jest do szybkiego i powtarzalnego mocowania detali podczas obróbki, montażu lub kontroli. Sprawdza się w stanowiskach produkcyjnych, przyrządach mocujących oraz w warsztatach, gdzie liczy się stabilne unieruchomienie elementu i krótki czas przezbrojenia.
Cechy i korzyści
- Stopka kątowa – ułatwia montaż docisku na konstrukcjach kątowych i płytach, co pozwala lepiej dopasować stanowisko do konkretnego procesu.
- Siła docisku F1 0,8 kN – zapewnia stabilne mocowanie detali, co ogranicza ryzyko przemieszczeń podczas obróbki i poprawia powtarzalność procesu.
- Śruba dociskowa M5x30 – umożliwia precyzyjną regulację położenia punktu docisku, dzięki czemu łatwiej dopasować uchwyt do różnych wysokości i kształtów elementów.
- Kompaktowa wysokość całkowita 68 mm – pozwala zastosować docisk w ograniczonej przestrzeni, np. w gęsto zabudowanych przyrządach.
- Długość całkowita 120 mm – zapewnia wygodną dźwignię roboczą, co zmniejsza wysiłek operatora przy zaciskaniu.
- Rozmiar 1 – ułatwia dobór i standaryzację elementów mocujących w zakładzie, szczególnie przy wielu podobnych przyrządach.
Zastosowanie
Docisk poziomy ze stopką kątową znajduje zastosowanie w przyrządach obróbkowych, stanowiskach montażowych oraz liniach produkcyjnych, gdzie wymagane jest szybkie mocowanie detali o niewielkich i średnich gabarytach. Sprawdza się przy frezowaniu, wierceniu, montażu komponentów, operacjach kontrolno-pomiarowych oraz jako element systemów uchwytów modułowych w warsztatach narzędziowych i utrzymania ruchu.

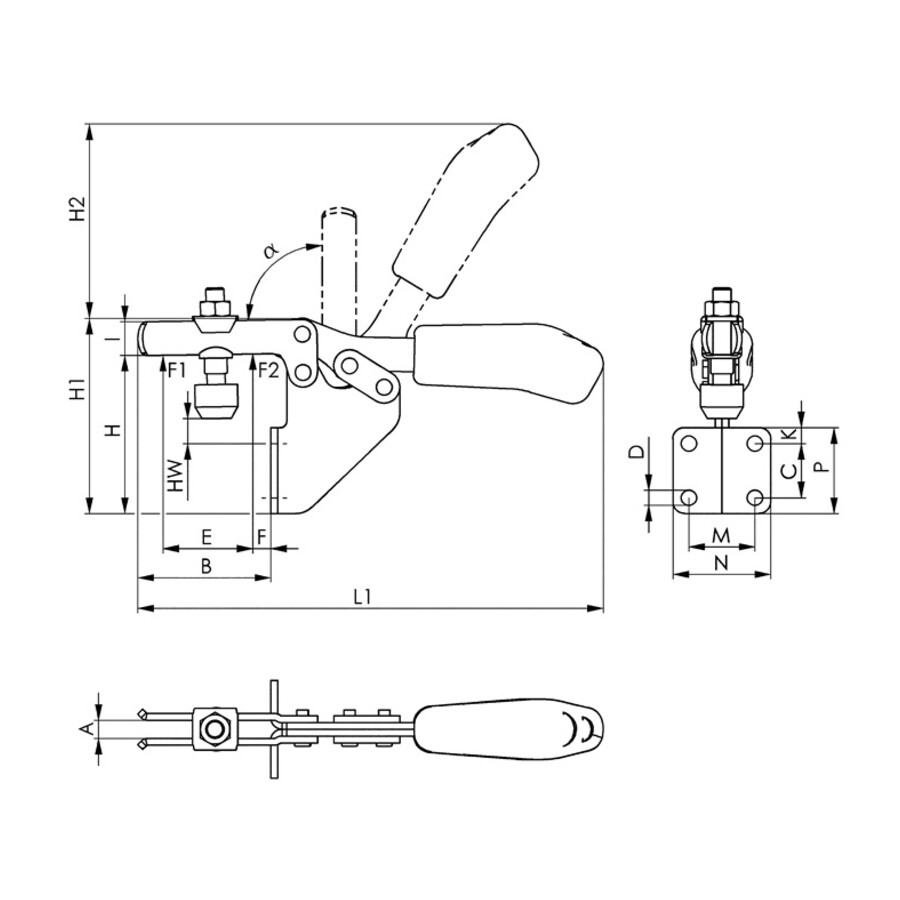

Specyfikacja techniczna
- Rodzaj konstrukcji: ze stopką kątową
- Rozmiar: 1
- Śruba dociskowa: M5x30
- Siła docisku F1: 0,8 kN
- F2: 1,1 kN
- Wysokość całkowita: 68 mm
- Długość całkowita: 120 mm
- A: 5 mm
- A (kąt): 90°
- B: 32 mm
- C: 13,5 mm
- D: 5,2 mm
- E: 18,5 mm
- F: 4 mm
- H: 57 mm
- H1: 68 mm
- H2: 49 mm
- K: 8 mm
- L: 10 mm
- L1: 120 mm
- M: 19 mm
- N: 31 mm
- P: 28 mm
Najczęściej zadawane pytania
Jaka jest siła docisku dla tego docisku poziomego ze stopką kątową?
Siła docisku F1 wynosi 0,8 kN, a parametr F2 wynosi 1,1 kN.
Jaki gwint ma śruba dociskowa w tym docisku?
Śruba dociskowa ma wymiar M5x30.
Jakie są podstawowe wymiary tego docisku poziomego?
Wysokość całkowita wynosi 68 mm, długość całkowita 120 mm, a wybrane wymiary to m.in. B 32 mm, H 57 mm, H2 49 mm, N 31 mm i P 28 mm.
Czy ten docisk jest wykonany w określonej normie lub z konkretnego materiału?
W dostępnych danych nie podano informacji o normie ani materiale wykonania.
Dane techniczne
| Rozmiar | 1 |
| F1 kN [mm] | 0.8 |
| F2 kN [mm] | 1.1 |
| Śruba dociskowa [mm] | M5x30 |
