Docisk poziomy ze stopką kątową 6833 rozmiar 2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

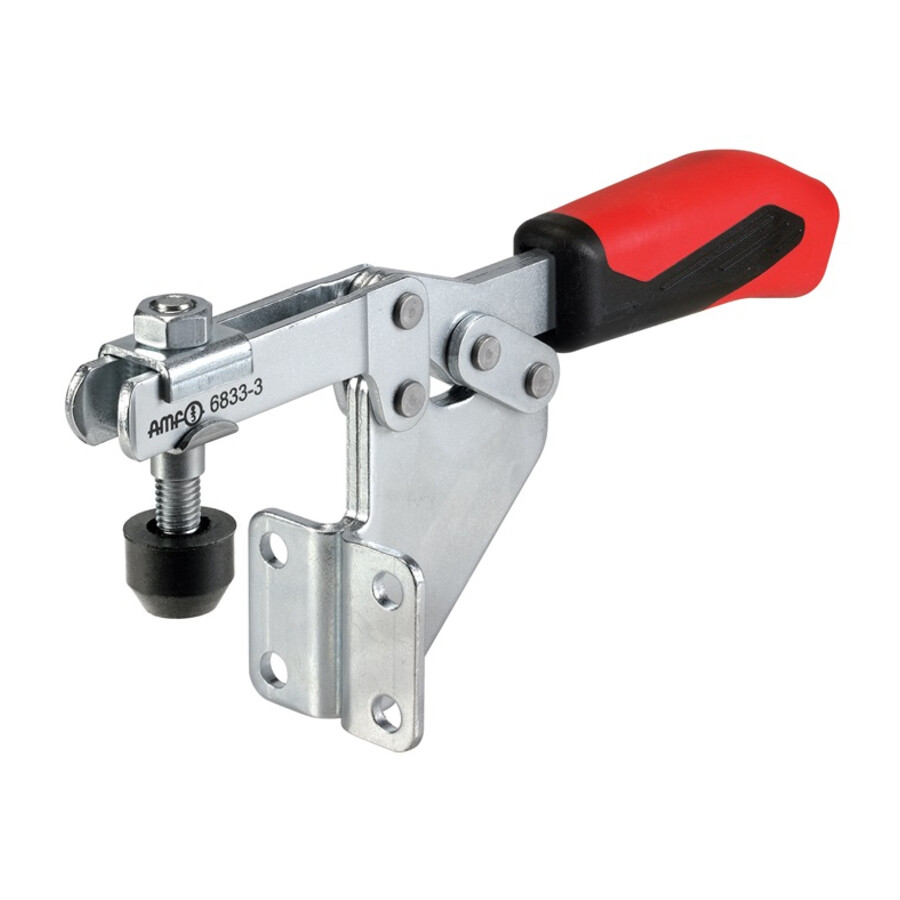

Docisk poziomy ze stopką kątową 6833 rozmiar 2
Mechaniczny docisk poziomy ze stopką kątową przeznaczony do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu oraz kontroli. Sprawdza się w przyrządach mocujących, liniach produkcyjnych i stanowiskach warsztatowych, gdzie wymagana jest stabilna pozycja elementu.
Cechy i korzyści
- Stopka kątowa – ułatwia pewne zamocowanie docisku na płycie montażowej lub konstrukcji przyrządu, co skraca czas przygotowania stanowiska.
- Śruba dociskowa M6x35 – umożliwia dopasowanie wysokości i siły zacisku do różnych grubości detali, zwiększając elastyczność użycia jednego przyrządu.
- Siła docisku F1 1 kN – zapewnia stabilne unieruchomienie elementu, ograniczając ryzyko przesunięć podczas obróbki lub montażu.
- Kompaktowa wysokość całkowita 94 mm – pozwala stosować docisk w przyrządach o ograniczonej przestrzeni roboczej.
- Długość całkowita 162 mm – daje odpowiednią dźwignię do wygodnego i szybkiego przełączania pozycji docisku.
- Rozmiar 2 – umożliwia dopasowanie do systemów mocujących i innych elementów w tej samej klasie wymiarowej.
Zastosowanie
Docisk poziomy ze stopką kątową znajduje zastosowanie w przyrządach obróbkowych, oprzyrządowaniu spawalniczym oraz na stanowiskach montażowych i kontrolnych. Może być wykorzystywany w produkcji seryjnej do szybkiego mocowania powtarzalnych detali oraz w warsztatach narzędziowych i utrzymania ruchu do budowy niestandardowych uchwytów i mocowań.

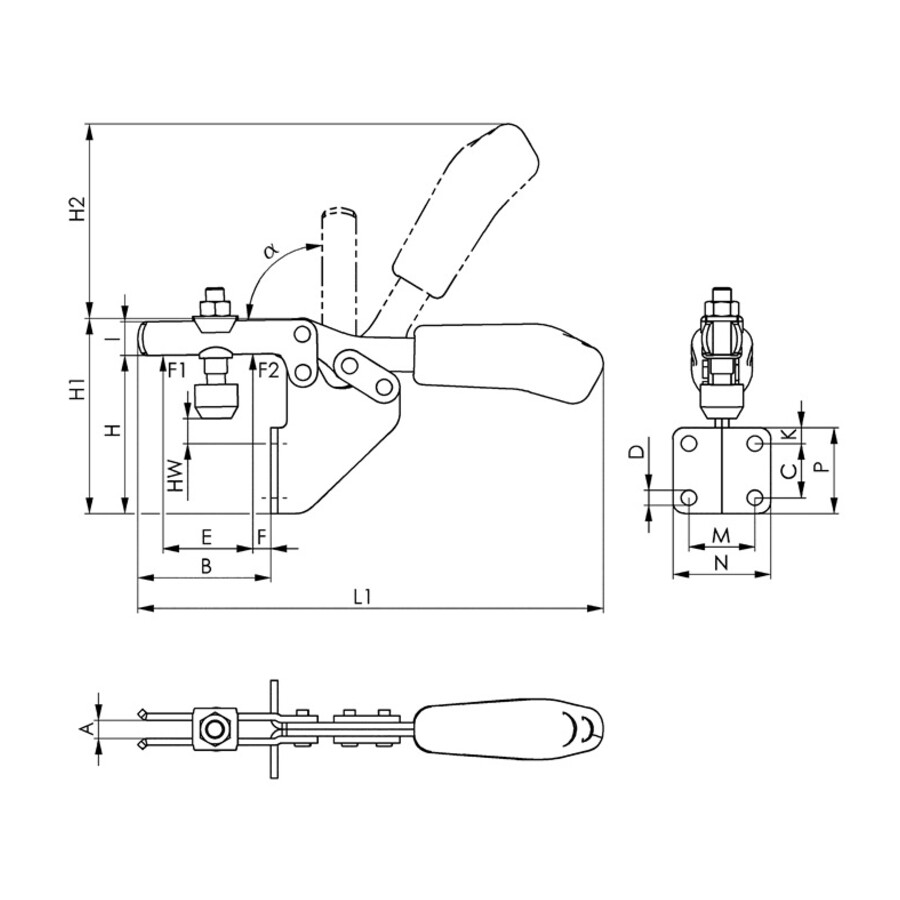

Specyfikacja techniczna
- Rodzaj konstrukcji: ze stopką kątową
- Śruba dociskowa: M6x35
- F1: 1 kN
- F2: 1,2 kN
- Wysokość całkowita: 94 mm
- Długość całkowita: 162 mm
- A: 6,2 mm
- A (kąt): 90°
- B: 52 mm
- C: 20 mm
- D: 5,6 mm
- E: 32 mm
- F: 10,5 mm
- H: 73 mm
- H1: 94 mm
- H2: 68 mm
- K: 6 mm
- L: 13,2 mm
- L1: 162 mm
- M: 25,5 mm
- N: 37 mm
- P: 32 mm
- Rozmiar: 2
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku poziomego ze stopką kątową?
Siła docisku F1 wynosi 1 kN, a F2 wynosi 1,2 kN.
Jaką śrubę dociskową posiada ten docisk poziomy?
Element wyposażony jest w śrubę dociskową M6x35.
Jakie są główne wymiary tego docisku poziomego?
Wysokość całkowita wynosi 94 mm, długość całkowita 162 mm, a wybrane wymiary to m.in. B 52 mm, H 73 mm, P 32 mm.
Do jakiego rozmiaru systemu mocującego przeznaczony jest ten docisk?
Docisk ma rozmiar 2.
Dane techniczne
| Rozmiar | 2 |
| F1 kN [mm] | 1 |
| F2 kN [mm] | 1.2 |
| Śruba dociskowa [mm] | M6x35 |
