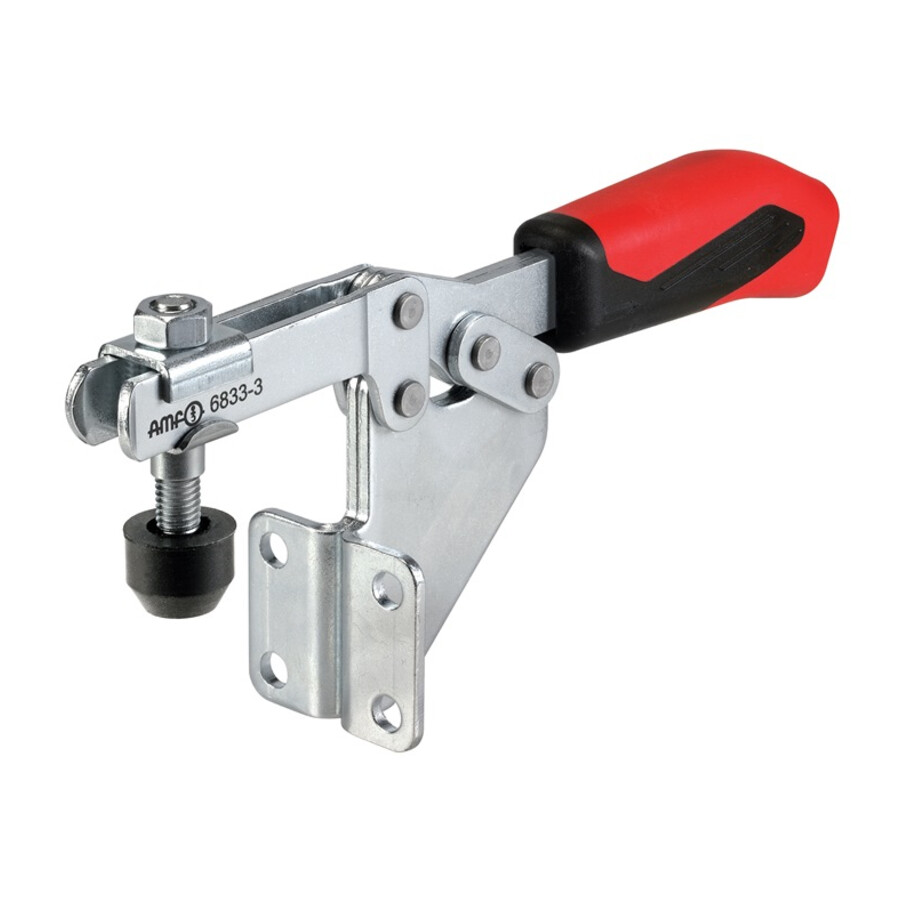

Docisk poziomy ze stopką kątową 6833 rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Docisk poziomy ze stopką kątową rozmiar 3 6833
Mechaniczny docisk poziomy przeznaczony do szybkiego i powtarzalnego mocowania detali w procesach obróbki, montażu i kontroli. Sprawdza się w przyrządach mocujących, stanowiskach produkcyjnych oraz w warsztatach wymagających stabilnego docisku elementów.
Cechy i korzyści
- Stopka kątowa – ułatwia montaż docisku na płytach i stołach roboczych, pozwalając lepiej zagospodarować przestrzeń przyrządu.
- Śruba dociskowa M8x45 – umożliwia pewne i regulowane mocowanie różnych grubości detali, co skraca czas przezbrajania.
- Siła docisku F1: 1,8 kN – zapewnia stabilne unieruchomienie elementu podczas obróbki i montażu, ograniczając ryzyko jego przemieszczenia.
- Siła docisku F2: 2,5 kN – pozwala stosować docisk w bardziej obciążonych aplikacjach, zwiększając zakres możliwych zastosowań.
- Kompaktowa wysokość całkowita 86 mm – korzystna przy ograniczonej przestrzeni nad detalem, co ułatwia projektowanie niskich przyrządów.
- Długość całkowita 206 mm – zapewnia wygodną dźwignię do operowania dociskiem i ergonomiczną obsługę przez operatora.
Zastosowanie
Docisk znajduje zastosowanie w przyrządach mocujących do obróbki skrawaniem, na liniach montażowych oraz stanowiskach kontrolno-pomiarowych, gdzie wymagane jest szybkie, powtarzalne i stabilne mocowanie detali. Odpowiedni do warsztatów narzędziowych, działów utrzymania ruchu oraz produkcji mało- i średnioseryjnej, wszędzie tam, gdzie liczy się skrócenie czasu ustawiania detalu i pewność jego unieruchomienia.

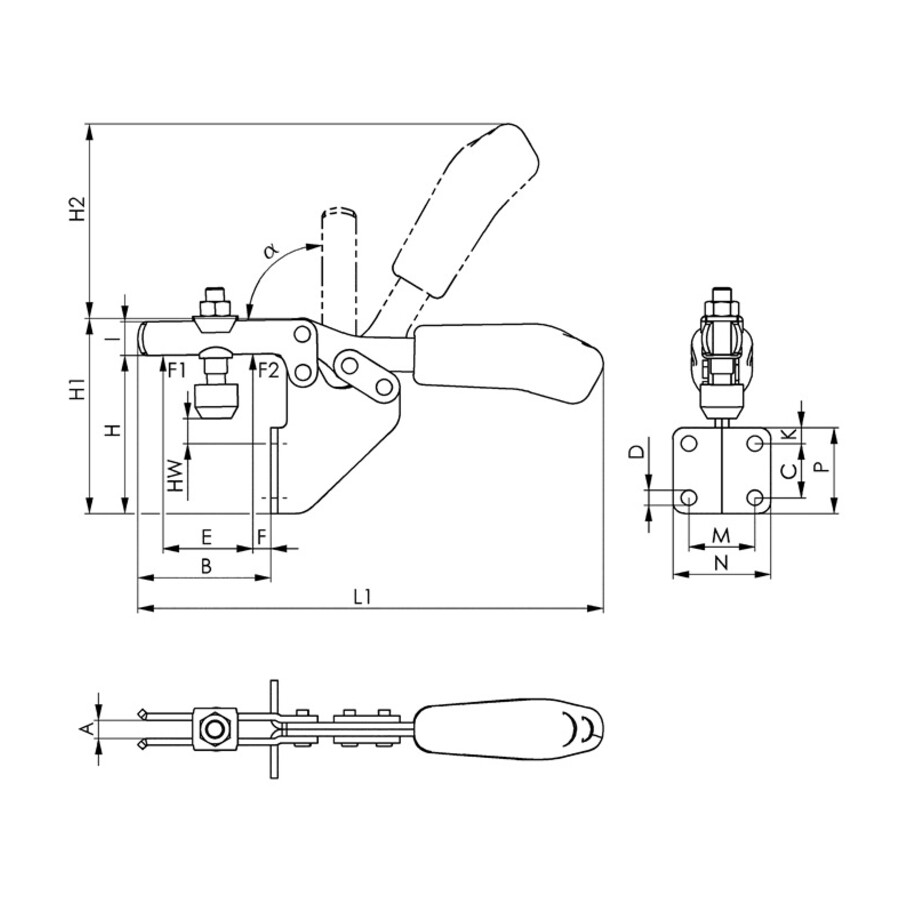

Specyfikacja techniczna
- Rodzaj konstrukcji: ze stopką kątową
- Śruba dociskowa: M8x45
- F1: 1,8 kN
- F2: 2,5 kN
- Rozmiar: 3
- Wysokość całkowita: 86 mm
- Długość całkowita / L1: 206 mm
- A: 8 mm
- A (kąt): 90°
- B: 59 mm
- C: 24 mm
- D: 6,8 mm
- E: 37 mm
- F: 6,5 mm
- H: 70 mm
- H1: 86,5 mm
- H2: 86 mm
- K: 7 mm
- L: 15 mm
- M: 28,5 mm
- N: 42,5 mm
- P: 38 mm
Najczęściej zadawane pytania
Jaką siłę docisku ma docisk poziomy ze stopką kątową 6833 rozmiar 3?
Docisk posiada siłę F1 wynoszącą 1,8 kN oraz siłę F2 wynoszącą 2,5 kN.
Jaki jest rozmiar i typ śruby dociskowej w tym docisku poziomym?
W docisku zastosowano śrubę dociskową o wymiarze M8x45.
Jakie są podstawowe wymiary tego docisku poziomego?
Wysokość całkowita wynosi 86 mm, długość całkowita (L1) 206 mm, a wybrane wymiary pomocnicze to m.in. B: 59 mm, C: 24 mm, P: 38 mm.
Czym wyróżnia się konstrukcja ze stopką kątową w docisku 6833?
Konstrukcja ze stopką kątową ułatwia montaż docisku w przyrządach i na stołach roboczych, umożliwiając odpowiednie ustawienie w stosunku do mocowanego detalu.
Dane techniczne
| Rozmiar | 3 |
| F1 kN [mm] | 1.8 |
| F2 kN [mm] | 2.5 |
| Śruba dociskowa [mm] | M8x45 |
