Docisk suwakowy 6840 rozmiar 1
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

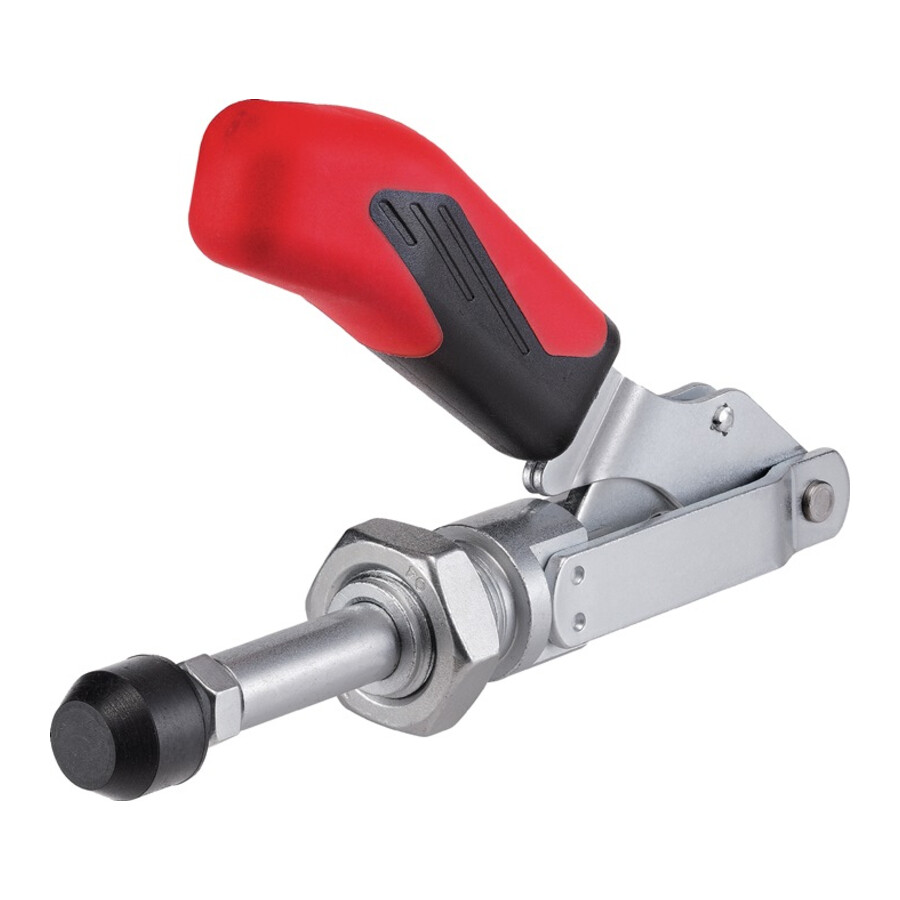

Docisk suwakowy rozmiar 1 M4x20 Format
Precyzyjny docisk pchająco‑ciągnący z długą prowadnicą popychacza przeznaczony do stanowisk obróbkowych, przyrządów mocujących oraz stołów montażowych. Rozwiązanie dla technologów, konstruktorów oprzyrządowania i działów utrzymania ruchu, które potrzebują powtarzalnego i stabilnego mocowania detali.
Cechy i korzyści
- Zacisk pchająco‑ciągnący – możliwość zarówno dociskania, jak i ściągania elementu, co zwiększa elastyczność projektowania przyrządów.
- Długa prowadnica popychacza z gwintem mocującym – łatwy montaż w konstrukcjach specjalnych oraz możliwość dokładnego ustawienia położenia roboczego.
- Nakrętka w komplecie – gotowość do montażu bez konieczności dobierania dodatkowych elementów złącznych.
- Śruba dociskowa M4x20 – precyzyjne punktowe przenoszenie siły na detal, co ułatwia uzyskanie stabilnego zamocowania.
- Siła zacisku F1 i F2 = 1 kN – pewne trzymanie obrabianych elementów, ograniczenie drgań i ruchów podczas pracy.
- Skok 20 mm – możliwość kompensacji różnic wymiarowych detali oraz wygodne ustawienie pozycji roboczej.
Zastosowanie
Docisk stosowany w uchwytach mocujących oraz przyrządach obróbkowych do frezowania, wiercenia i operacji montażowych. Sprawdza się w produkcji seryjnej i małoseryjnej, w warsztatach narzędziowych, liniach montażowych oraz w działach UR przy budowie i modernizacji stanowisk mocujących.
Specyfikacja techniczna
- Typ docisku: pchająco‑ciągnący
- Wykonanie: bez stopki kątowej
- Prowadnica popychacza: długa, z gwintem mocującym i nakrętką w komplecie
- Śruba dociągająca: nr 6880, ulepszana cieplnie, ocynkowana
- Śruba dociskowa: M4 x 20
- F1: 1 kN
- F2: 1 kN
- Skok: 20 mm

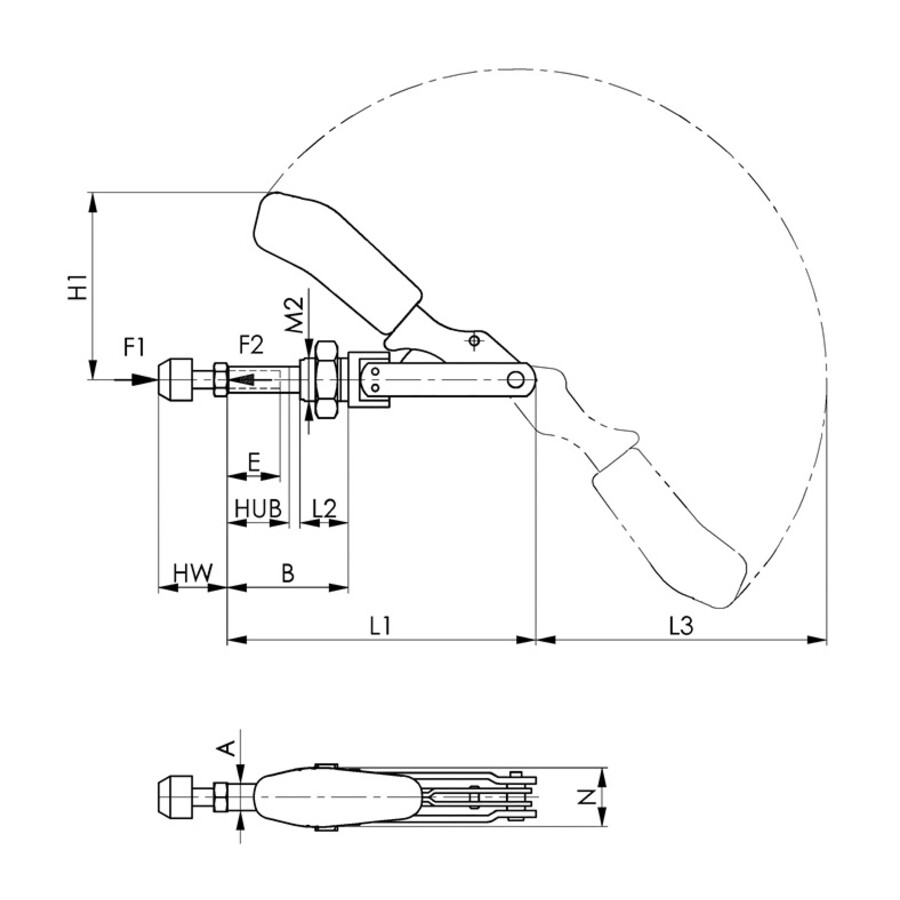

- Rozmiar: 1
- A: 8 mm
- E: 20 mm
- H1: 45,5 mm
- HW maks.: 20 mm
- HW min.: 12 mm
- L1: 91 mm
- L2: 16 mm
- L3: 74 mm
- M2: M12 x 1,5 mm
- N: 18 mm
- Szerokość maks.: 37,5 mm
- Szerokość min.: 17,5 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku suwakowego?
Siła docisku oznaczona jako F1 i F2 wynosi 1 kN.
Jaki jest skok popychacza w docisku suwakowym rozmiar 1?
Skok popychacza wynosi 20 mm.
Jaką śrubę dociskową zastosowano w tym docisku pchająco‑ciągnącym?
W docisku zastosowano śrubę dociskową M4 x 20.
Czy śruba i nakrętka są w komplecie z dociskiem?
Tak, docisk posiada długą prowadnicę popychacza z gwintem mocującym i nakrętką w komplecie oraz śrubę dociągającą nr 6880.
Dane techniczne
| F1 kN [mm] | 1 |
| F2 kN [mm] | 1 |
| Śruba dociskowa [mm] | M4x20 |
| Rozmiar | 1 |
| Skok [mm] | 20 |
