Docisk suwakowy 6840 rozmiar 2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

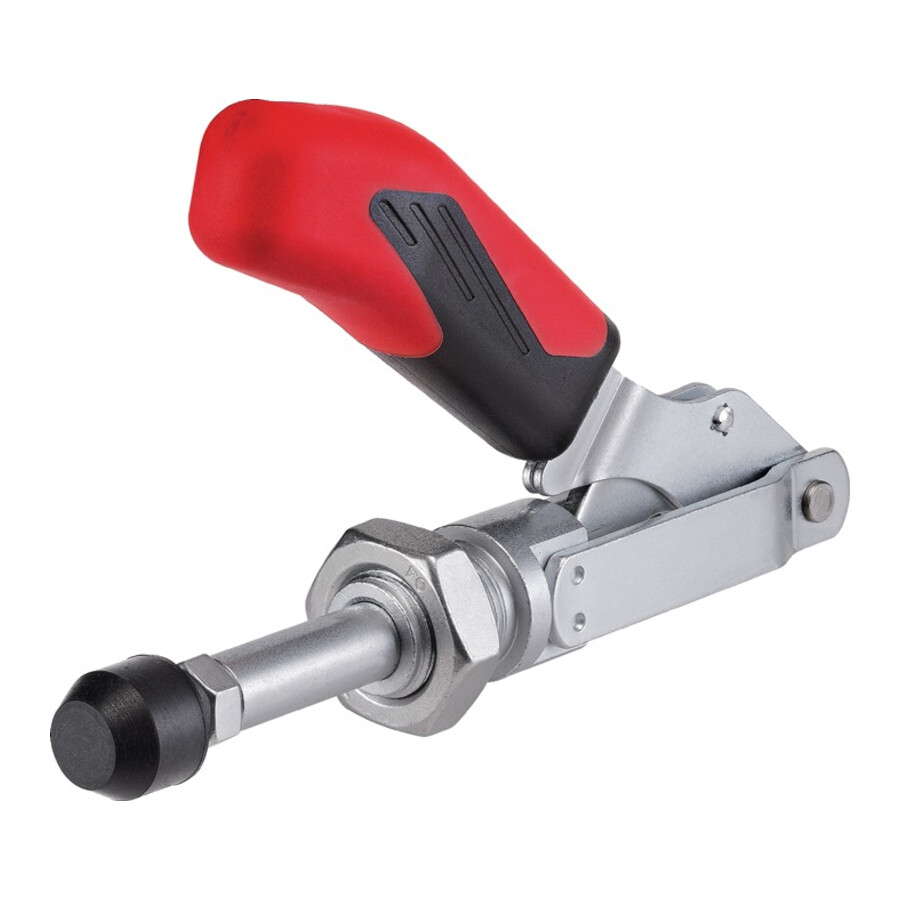

Docisk suwakowy rozmiar 2 6840
Mechaniczny docisk pchająco‑ciągnący przeznaczony do szybkiego mocowania detali w oprzyrządowaniu, przyrządach spawalniczych i montażowych. Sprawdza się w zastosowaniach warsztatowych oraz produkcyjnych, gdzie wymagane jest powtarzalne i stabilne unieruchomienie elementu.
Cechy i korzyści
- Konstrukcja pchająco‑ciągnąca – umożliwia zarówno docisk, jak i przyciąganie detalu, co zwiększa elastyczność zastosowania jednego elementu mocującego.
- Popychacz i dźwignia ręczna współbieżne – równoległy ruch elementów upraszcza obsługę i przyspiesza cykl mocowania.
- Długa prowadnica popychacza z gwintem mocującym – ułatwia dopasowanie położenia do różnych grubości i kształtów detali, ograniczając konieczność stosowania dodatkowych elementów.
- Nakrętka mocująca w komplecie – gotowość do montażu bez potrzeby dokupowania dodatkowych akcesoriów.
- Śruba dociągająca i śruba dociskowa w zestawie – zapewniają natychmiastowe uruchomienie stanowiska oraz stabilny docisk.
- Kompaktowe wymiary przy F1 = 2 kN – umożliwiają zastosowanie w ograniczonej przestrzeni przy zachowaniu wymaganej siły mocowania.
Zastosowanie
Docisk stosowany w oprzyrządowaniu obrabiarek, przyrządach spawalniczych i montażowych, w produkcji seryjnej oraz w warsztatach narzędziowych. Przeznaczony do mocowania elementów podczas wiercenia, frezowania, szlifowania, spawania i prac ślusarskich, wszędzie tam, gdzie wymagana jest powtarzalna pozycja detalu i szybka obsługa manualna.
Specyfikacja techniczna
- Rozmiar: 2
- F1 kN [mm]: 2
- F2 kN [mm]: 2
- Skok [mm]: 26
- Śruba dociskowa [mm]: M6x25
- Śruba dociągająca: nr 6880
- Typ docisku: zacisk pchająco‑ciągnący, bez stopki kątowej
- Prowadnica popychacza: długa, z gwintem mocującym i nakrętką w komplecie

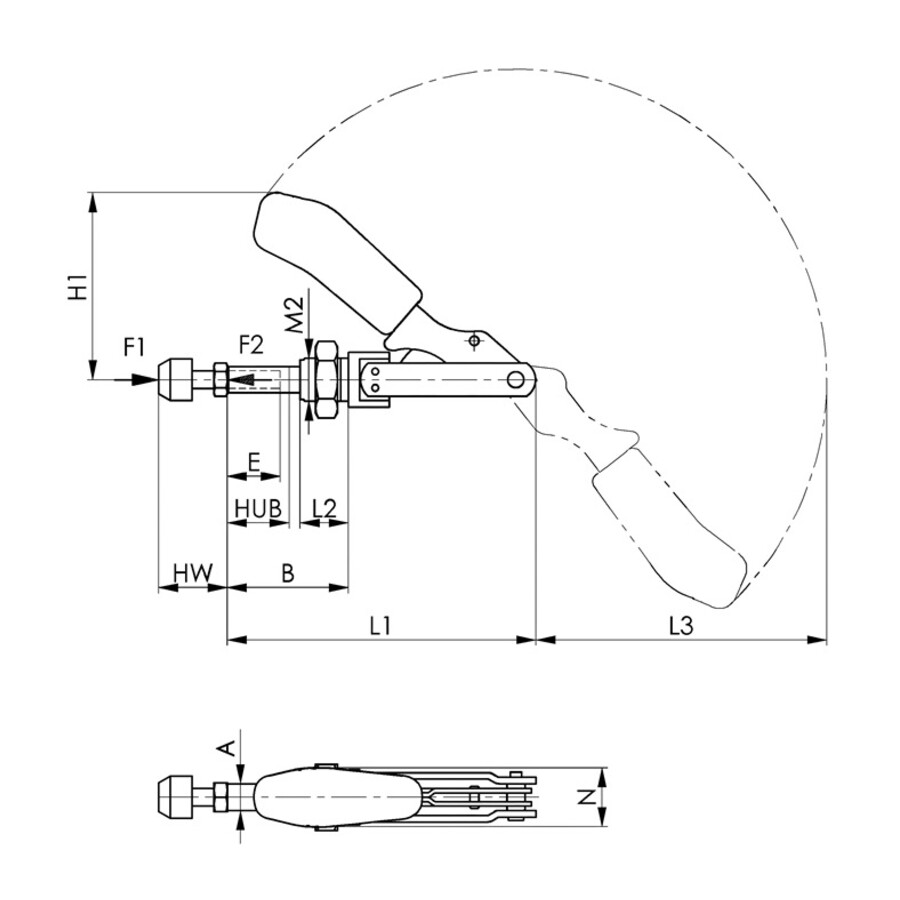

- A: 10 mm
- E: 20 mm
- H1: 66 mm
- HW maks.: 25 mm
- HW min.: 17 mm
- L1: 114 mm
- L2: 19 mm
- L3: 105 mm
- M2: M16 x 1,5 mm
- N: 22 mm
- Szerokość maks.: 46 mm
- Szerokość min.: 20 mm
Najczęściej zadawane pytania
Jaka jest siła docisku docisku suwakowego rozmiar 2?
Parametr F1 wynosi 2 kN, a F2 również 2 kN.
Jaki jest skok popychacza w tym docisku pchająco‑ciągnącym?
Skok popychacza wynosi 26 mm.
Jaką śrubę dociskową zastosowano w tym modelu?
W komplecie znajduje się śruba dociskowa M6 x 25.
Czy docisk jest dostarczany z elementami mocującymi?
Produkt ma w komplecie długą prowadnicę popychacza z gwintem mocującym, nakrętkę oraz śrubę dociągającą nr 6880.
Dane techniczne
| F1 kN [mm] | 2 |
| F2 kN [mm] | 2 |
| Śruba dociskowa [mm] | M6x25 |
| Rozmiar | 2 |
| Skok [mm] | 26 |
