Docisk suwakowy 6840 rozmiar 5
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

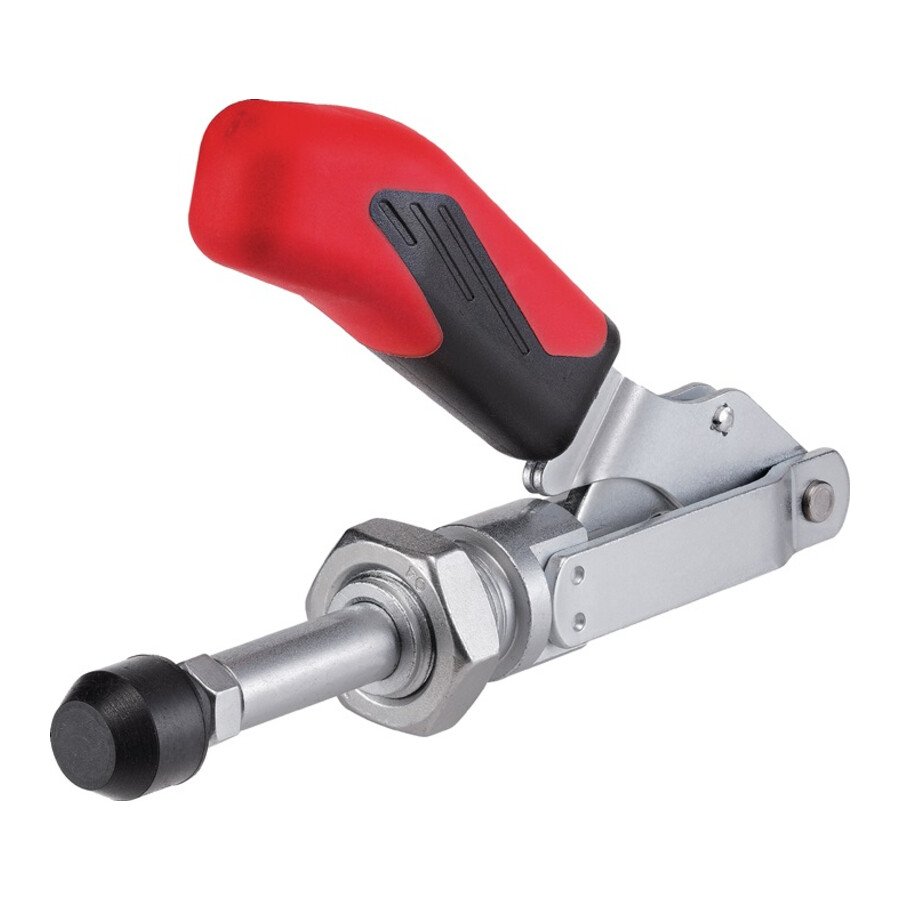

Docisk suwakowy rozmiar 5 bez stopki kątowej
Precyzyjny docisk suwakowy przeznaczony do szybkiego mocowania detali w procesach produkcyjnych i montażowych, wszędzie tam, gdzie wymagane jest zarówno pchanie, jak i ciągnięcie elementu. Rozwiązanie dedykowane dla narzędziowni, działów utrzymania ruchu oraz producentów oprzyrządowania.
Cechy i korzyści
- Zacisk pchająco‑ciągnący – umożliwia elastyczne mocowanie detali w dwóch kierunkach, co ułatwia projektowanie oprzyrządowania i redukuje liczbę różnych typów docisków w zakładzie.
- Współbieżne działanie popychacza i dźwigni ręcznej – zapewnia intuicyjną obsługę i skraca czas przezbrojenia stanowisk.
- Długa prowadnica popychacza z gwintem mocującym – pozwala na stabilne i powtarzalne ustawienie pozycji docisku, co przekłada się na powtarzalność procesu.
- Śruba dociskowa M12x50 w komplecie – gotowe rozwiązanie montażowe ogranicza konieczność kompletowania dodatkowych elementów i przyspiesza uruchomienie stanowiska.
- Siła docisku F1/F2 = 4,5 kN – umożliwia pewne mocowanie elementów podczas obróbki, ograniczając ryzyko przesunięcia detalu i braków jakościowych.
- Regulowany zakres wysokości HW – minimalna i maksymalna wysokość pracy ułatwia dopasowanie do różnych grubości obrabianych detali.
Zastosowanie
Stosowany do mocowania detali w przyrządach obróbkowych, stanowiskach montażowych oraz liniach produkcyjnych, gdzie wymagana jest szybka zmiana detalu i powtarzalność pozycjonowania. Sprawdza się w narzędziowniach, w produkcji mało‑ i średnioseryjnej oraz w działach utrzymania ruchu przy modernizacji i budowie oprzyrządowania mocującego.
Specyfikacja techniczna
- Rozmiar: 5
- F1 kN [mm]: 4.5
- F2 kN [mm]: 4.5
- Skok [mm]: 40
- Śruba dociskowa [mm]: M12x50

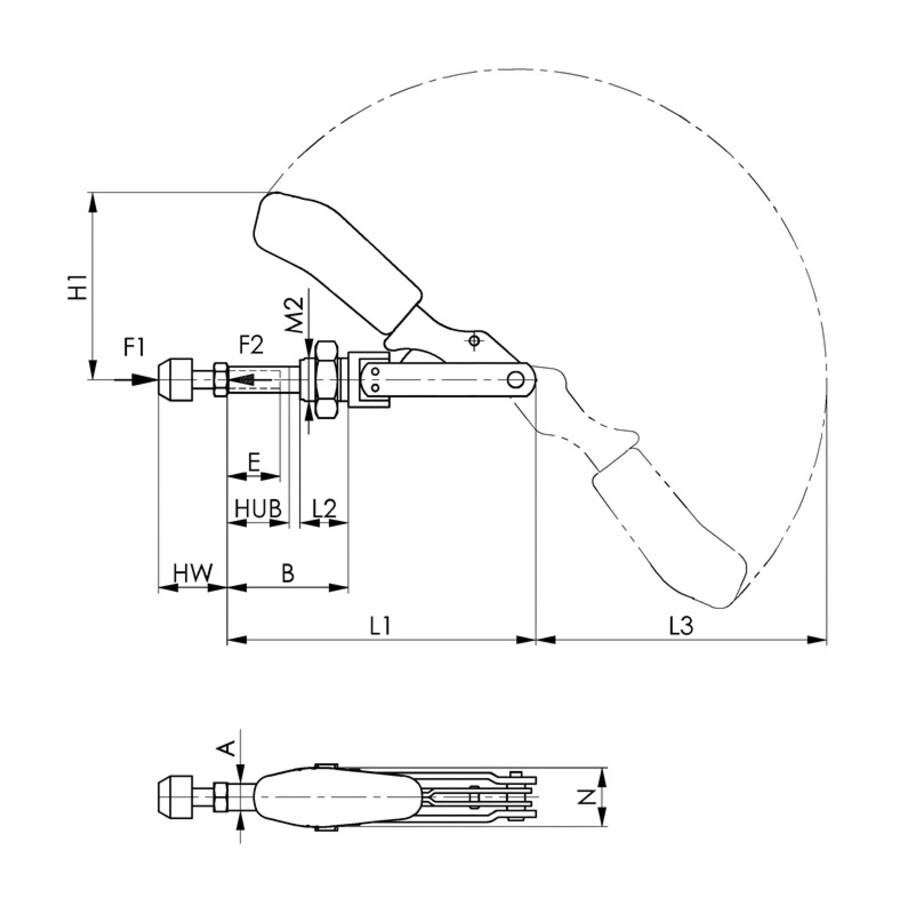

- Skok: 40 mm
- A: 16 mm
- E: 50 mm
- H1: 99 mm
- HW maks.: 50 mm
- HW min.: 30 mm
- L1: 171,5 mm
- L2: 25 mm
- L3: 158 mm
- M2: M24 x 1,5 mm
- N: 34,5 mm
- Szerokość maks.: 66,5 mm
- Szerokość min.: 26,5 mm
- Typ docisku: pchająco‑ciągnący, bez stopki kątowej
- Śruba dociągająca: nr 6880, M12 x 50, ulepszana cieplnie, ocynkowana
Najczęściej zadawane pytania
Jaką siłę docisku ma ten docisk suwakowy?
Siła docisku F1 oraz F2 wynosi 4,5 kN.
Jaki jest skok popychacza w tym docisku suwakowym?
Skok popychacza wynosi 40 mm.
Jaki gwint ma śruba dociskowa dostarczana w komplecie?
W komplecie znajduje się śruba dociskowa M12x50.
Czy ten docisk umożliwia pracę w trybie pchającym i ciągnącym?
Tak, jest to zacisk pchająco‑ciągnący, z współbieżną pracą popychacza i dźwigni ręcznej.
Dane techniczne
| Rozmiar | 5 |
| Skok [mm] | 40 |
| F1 kN [mm] | 4.5 |
| F2 kN [mm] | 4.5 |
| Śruba dociskowa [mm] | M12x50 |
