Docisk suwakowy do dużych obciążeń 6842 rozmiar 7
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

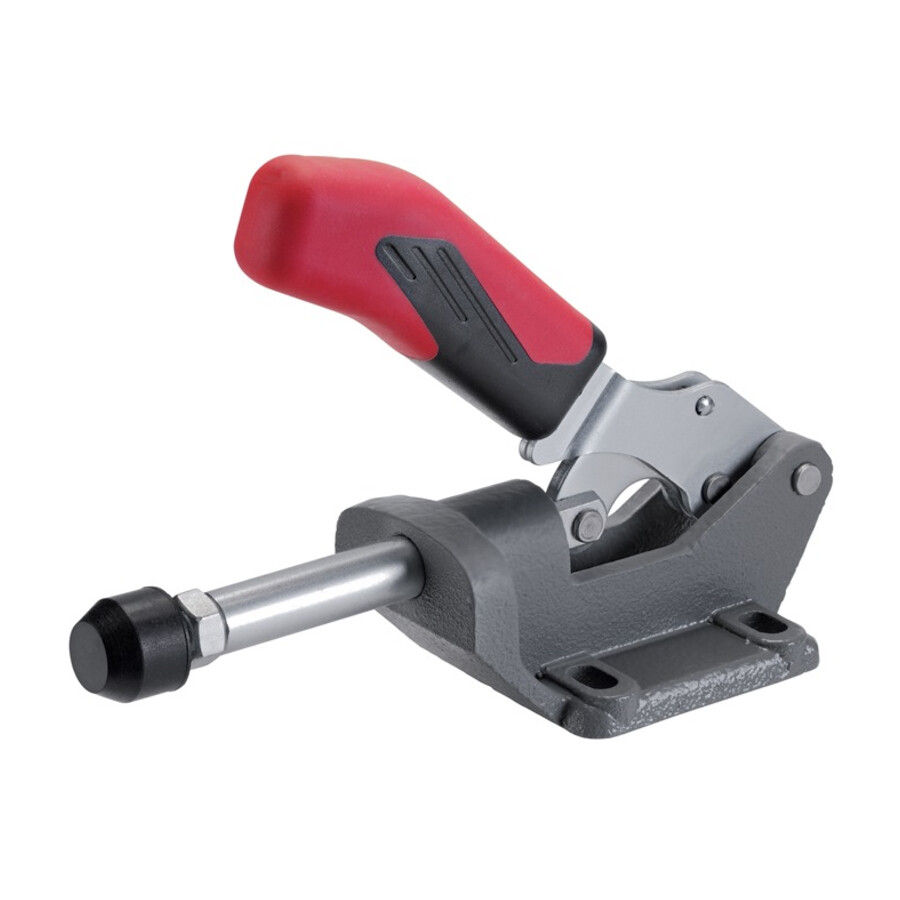

Docisk suwakowy do dużych obciążeń rozmiar 7 6842
Przemysłowy docisk pchająco‑ciągnący przeznaczony do pracy przy dużych obciążeniach, odpowiedni do zastosowań w mocowaniu elementów na stanowiskach obróbczych, montażowych i spawalniczych. Konstrukcja z długą prowadnicą popychacza zapewnia stabilne i powtarzalne mocowanie w warunkach produkcyjnych.
Cechy i korzyści
- Docisk pchająco‑ciągnący – możliwość pracy w dwóch kierunkach zwiększa elastyczność mocowania detali na różnych stanowiskach.
- Długa prowadnica popychacza – stabilne prowadzenie przy dużych siłach F1/F2, co ogranicza drgania i poprawia powtarzalność mocowania.
- Korpus z żeliwa ciągliwego, lakierowany – odporność na obciążenia mechaniczne i zabezpieczenie powierzchni przed wpływem środowiska pracy.
- Elementy dźwigni i popychacz cynkowane i pasywowane – podwyższona odporność na korozję, co zmniejsza częstotliwość przestojów serwisowych.
- Miejsca łożyskowania smarowane – płynna praca mechanizmu i zredukowane zużycie części ruchomych.
- Uchwyt z czerwonego tworzywa odpornego na olej – pewny chwyt i bezpieczna obsługa w środowisku zaolejonym.
- W zestawie śruba dociskowa M12x50 – gotowość do pracy bez konieczności dobierania dodatkowych elementów mocujących.
Zastosowanie
Docisk przeznaczony jest do mocowania detali na stołach i przyrządach obróbkowych, liniach montażowych oraz w oprzyrządowaniu spawalniczym, gdzie wymagane są duże siły docisku i powtarzalność pozycjonowania. Sprawdza się w produkcji seryjnej i jednostkowej przy obróbce, montażu oraz pracach pomocniczych w warsztatach i działach utrzymania ruchu.
Specyfikacja techniczna
- Rodzaj konstrukcji: docisk pchający / ciągnący
- Rozmiar: 7
- Typ: 6842
- F1: 25 kN
- F2: 25 kN
- Skok: 50 mm
- Śruba dociskowa: M12 x 50
- Wysokość całkowita: 180 mm
- Długość całkowita: 218 mm

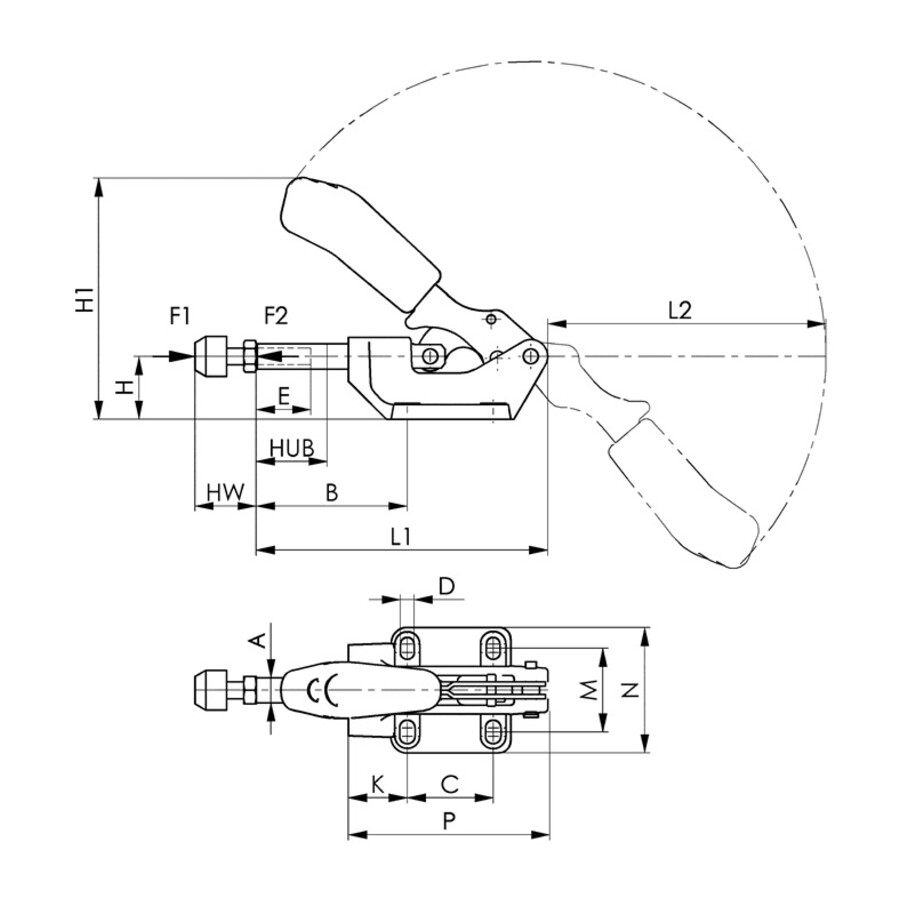

- A: 22 mm
- C: 70 mm
- D: 11 mm
- E: 50 mm
- H: 55 mm
- H1: 179 mm
- K: 45 mm
- L1: 218 mm
- M maks.: 65 mm
- M min.: 57 mm
- N: 93 mm
- P: 158 mm
- Szerokość maks.: 105 mm
- Szerokość min.: 59 mm
- Korpus główny: żeliwo ciągliwe, lakierowane
- Elementy dźwigni i popychacz: stal do ulepszania cieplnego, cynkowane i pasywowane
- Nity: stal nierdzewna (w rozmiarze 3 poruszają się w tulejach łożyskowych hartowanych dyfuzyjnie)
- Miejsca łożyskowania: smarowane
- Uchwyt: czerwone tworzywo sztuczne odporne na olej
Najczęściej zadawane pytania
Jaką siłę docisku ma ten docisk suwakowy do dużych obciążeń?
Produkt charakteryzuje się siłami F1 i F2 wynoszącymi 25 kN.
Jaki jest skok i wymiary śruby dociskowej w tym modelu?
Skok wynosi 50 mm, a w zestawie znajduje się śruba dociskowa M12 x 50.
Do jakiego typu zastosowań przeznaczony jest ten docisk pchająco‑ciągnący?
Jest przeznaczony do mocowania detali na stanowiskach obróbczych, montażowych i spawalniczych przy dużych obciążeniach.
Jakie są główne wymiary całkowite tego docisku?
Długość całkowita wynosi 218 mm, wysokość całkowita 180 mm, szerokość maksymalna 105 mm, a szerokość minimalna 59 mm.
Dane techniczne
| Rozmiar | 7 |
| Skok [mm] | 50 |
| F1 kN [mm] | 25 |
| F2 kN [mm] | 25 |
| Śruba dociskowa [mm] | M12x50 |
