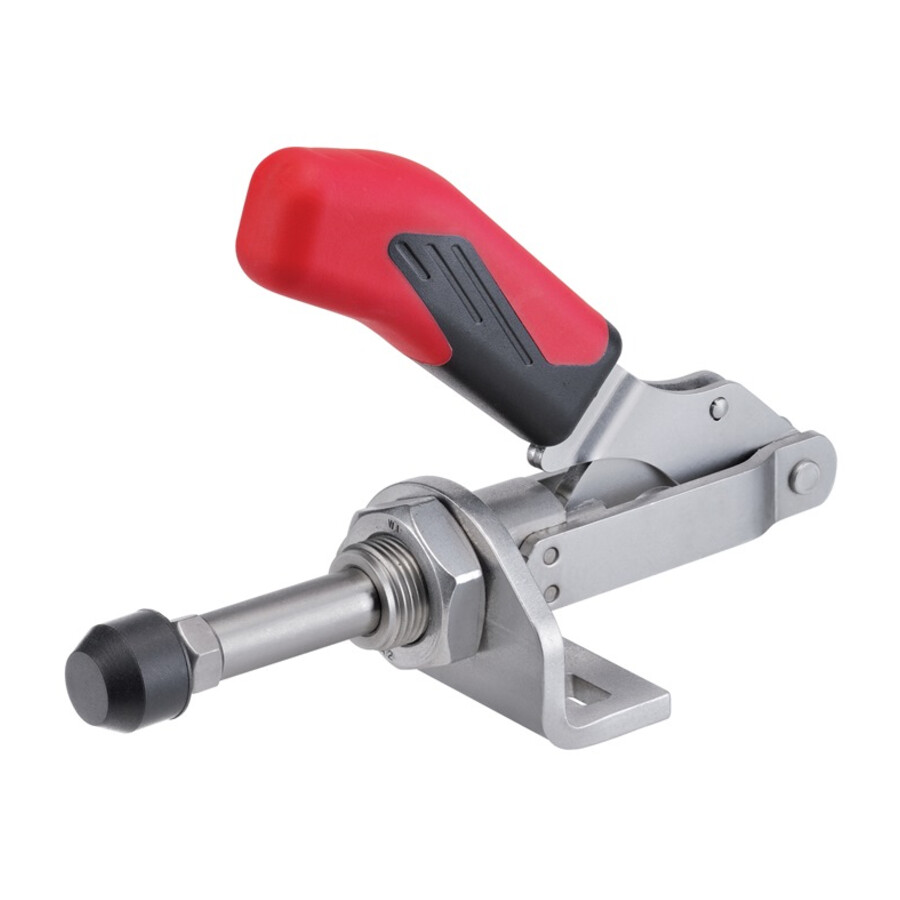

Docisk suwakowy z małą stopką kątową 6841 rozmiar 0
Precyzyjny docisk pchająco‑ciągnący przeznaczony do mocowania detali w przyrządach obróbkowych i montażowych, wyposażony w długą prowadnicę popychacza i małą stopkę kątową. Sprawdza się w aplikacjach wymagających powtarzalnego ustalania elementów przy ograniczonej przestrzeni montażowej.
Cechy i korzyści
- Mała stopka kątowa – umożliwia mocowanie w ograniczonych przestrzennie przyrządach oraz przy krawędziach detali.
- Docisk pchająco‑ciągnący – pozwala na elastyczne wykorzystanie tego samego elementu do przyciągania i odpychania, co zmniejsza liczbę potrzebnych typów docisków.
- Długa prowadnica popychacza – poprawia prowadzenie i stabilność pracy, ograniczając ryzyko ugięcia przy większej długości wysuwu.
- Możliwość mocowania bez stopki – opcja montażu do ścian z blachy lub wkręcania czołowym gwintem do korpusów przyrządów zwiększa elastyczność zabudowy.
- Śruba dociągająca w komplecie – ulepszana cieplnie, ocynkowana śruba nr 6880 skraca czas kompletacji i montażu przyrządu.
- Siła docisku F1/F2 0,8 kN – zapewnia pewne unieruchomienie detalu w typowych aplikacjach montażowych i lekkiej obróbki.
Zastosowanie
Element przeznaczony do budowy przyrządów mocujących w obróbce skrawaniem, montażu i kontroli, szczególnie tam, gdzie wymagane jest kompaktowe mocowanie z użyciem stopki kątowej. Może być stosowany w oprzyrządowaniu mocowanym do płyt z blachy lub wkręcanym czołowo do korpusów przyrządów, w liniach produkcyjnych, stanowiskach montażowych oraz przy powtarzalnym pozycjonowaniu małych i średnich detali.
Specyfikacja techniczna
- Rozmiar: 0
- Siła docisku F1: 0,8 kN
- Siła docisku F2: 0,8 kN
- Śruba dociskowa: M4 x 20
- Wysokość całkowita: 47 mm
- Długość całkowita: 66 mm
- Skok: 16 mm
- Rodzaj konstrukcji: mała stopka kątowa

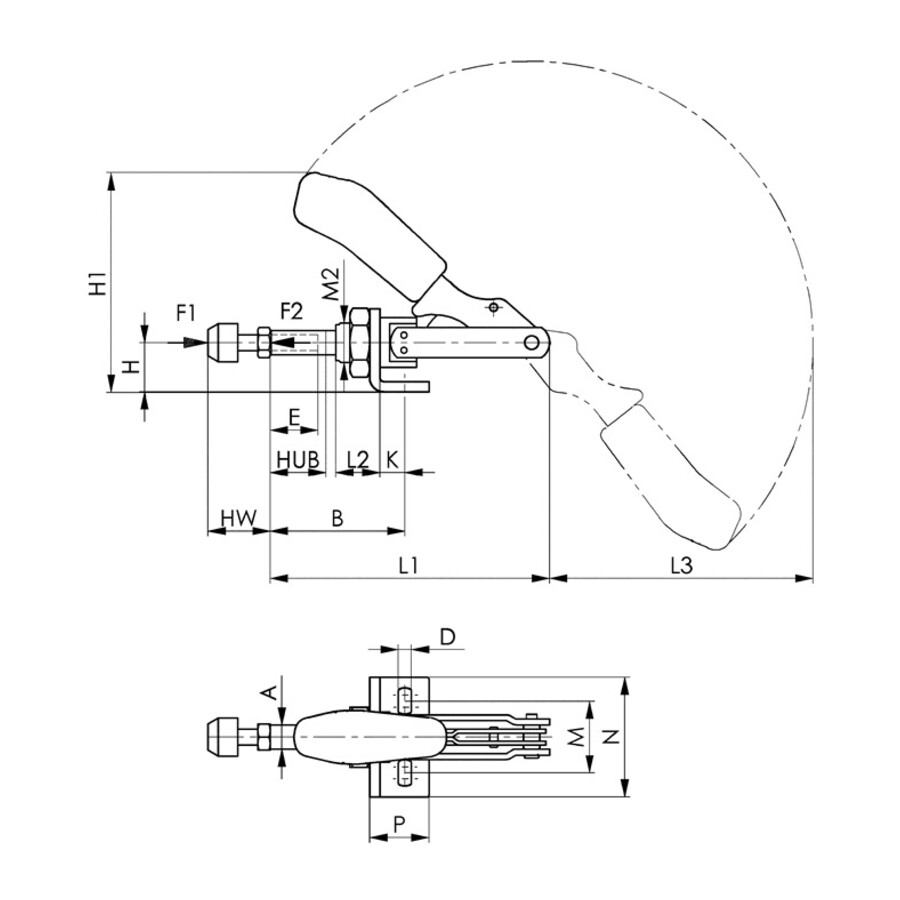

- A: 6,5 mm
- D: 4,5 mm
- E: 13 mm
- H: 12 mm
- H1: 49,3 mm
- K: 6,5 mm
- L1: 66,5 mm
- L2: 10 mm
- M maks.: 16 mm
- M min.: - mm
- M2: M10x1,0 mm
- N: 25 mm
- P: 16 mm
- Szerokość maks.: 33 mm
- Szerokość min.: 17 mm
Najczęściej zadawane pytania
Jaką siłę docisku ma ten docisk suwakowy z małą stopką kątową?
Element zapewnia siłę docisku F1 równą 0,8 kN oraz F2 równą 0,8 kN.
Jaki gwint ma śruba dociskowa w tym docisku 6841 rozmiar 0?
Śruba dociskowa dostarczana w komplecie ma wymiar M4 x 20.
Czy ten docisk można mocować bez stopki kątowej?
Można mocować go bez stopki kątowej do ścian z blachy lub wkręcać czołowym gwintem do korpusów przyrządów.
Jaki jest skok i wymiary całkowite tego docisku suwakowego?
Skok wynosi 16 mm, długość całkowita 66 mm, a wysokość całkowita 47 mm.
Dane techniczne
| Śruba dociskowa [mm] | M4x20 |
| Rozmiar | 0 |
| F1 kN [mm] | 0.8 |
| F2 kN [mm] | 0.8 |
