Docisk suwakowy z małą stopką kątową 6841 rozmiar 1
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

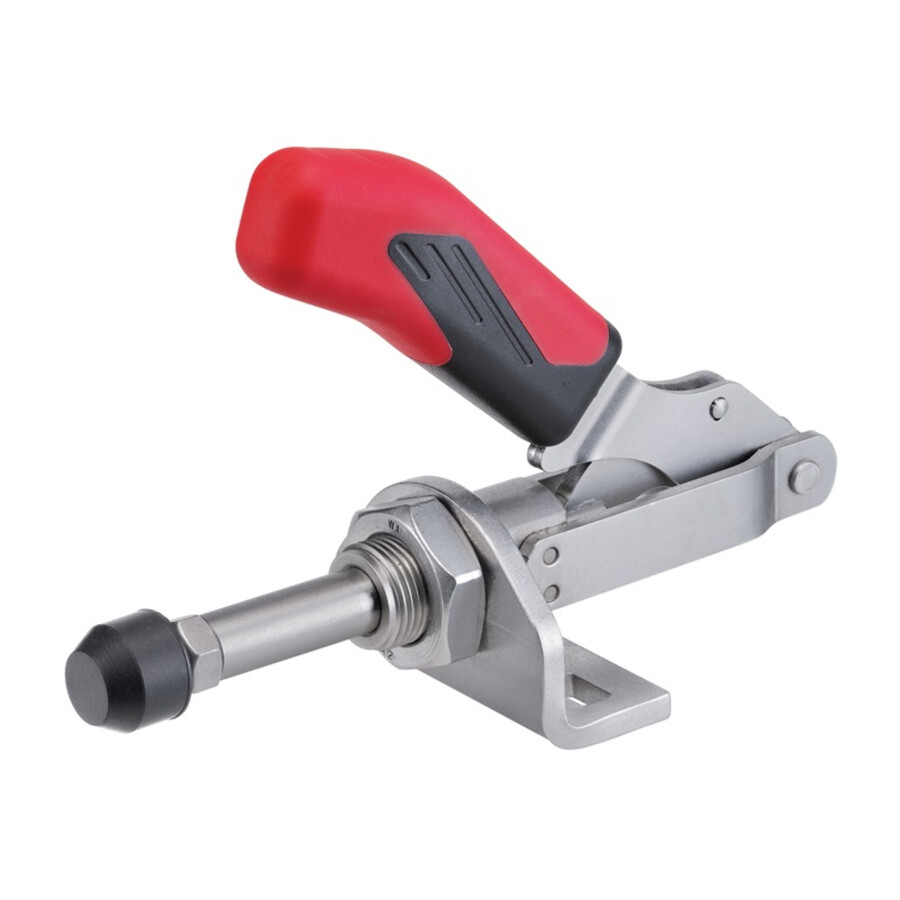

Docisk suwakowy pchająco-ciągnący mała stopka kątowa rozmiar 1
Mechaniczny docisk suwakowy z małą stopką kątową przeznaczony do pewnego mocowania detali w przyrządach, uchwytach oraz na ścianach z blachy. Rozwiązanie dla konstruktorów, technologów oraz działów utrzymania ruchu, którzy potrzebują powtarzalnego zaciskania z możliwością pchania i ciągnięcia elementu.
Cechy i korzyści
- Zacisk pchająco‑ciągnący – umożliwia zarówno docisk, jak i odciąg detalu, co zwiększa elastyczność projektowania przyrządów.
- Mała stopka kątowa – pozwala na kompaktowy montaż w ograniczonej przestrzeni, co ułatwia zabudowę w gniazdach produkcyjnych.
- Długa prowadnica popychacza – zapewnia stabilne prowadzenie ruchomego elementu i zmniejsza ryzyko zakleszczeń podczas pracy.
- Możliwość montażu bez stopki kątowej – docisk można mocować do ścian z blachy lub wkręcać czołowym gwintem do korpusów przyrządów, co upraszcza dopasowanie do istniejących konstrukcji.
- W komplecie śruba dociągająca nr 6880 – gotowe do użycia rozwiązanie bez konieczności dobierania dodatkowych elementów mocujących.
- Kompaktowe wymiary – długość całkowita 91 mm i wysokość 60 mm umożliwiają stosowanie w małych przyrządach montażowych i spawalniczych.
Zastosowanie
Przeznaczony do montażu w przyrządach obróbkowych i kontrolnych, uchwytach spawalniczych, stanowiskach montażowych oraz specjalnych oprzyrządowaniach technologicznych. Sprawdza się przy mocowaniu detali na płytach montażowych, ścianach z blachy oraz w korpusach przyrządów, gdzie wymagane jest powtarzalne pchanie lub ciągnięcie elementu na określony skok.
Specyfikacja techniczna
- Rodzaj docisku: zacisk pchająco‑ciągnący
- Rodzaj konstrukcji: mała stopka kątowa
- Rozmiar: 1
- Śruba dociągająca: nr 6880, ulepszana cieplnie, ocynkowana
- Śruba dociskowa: M4 x 20
- Śruba dociskowa [mm]: M4x20
- F1: 1 kN
- F2: 1 kN
- Wysokość całkowita: 60 mm
- Długość całkowita: 91 mm
- Skok: 20 mm

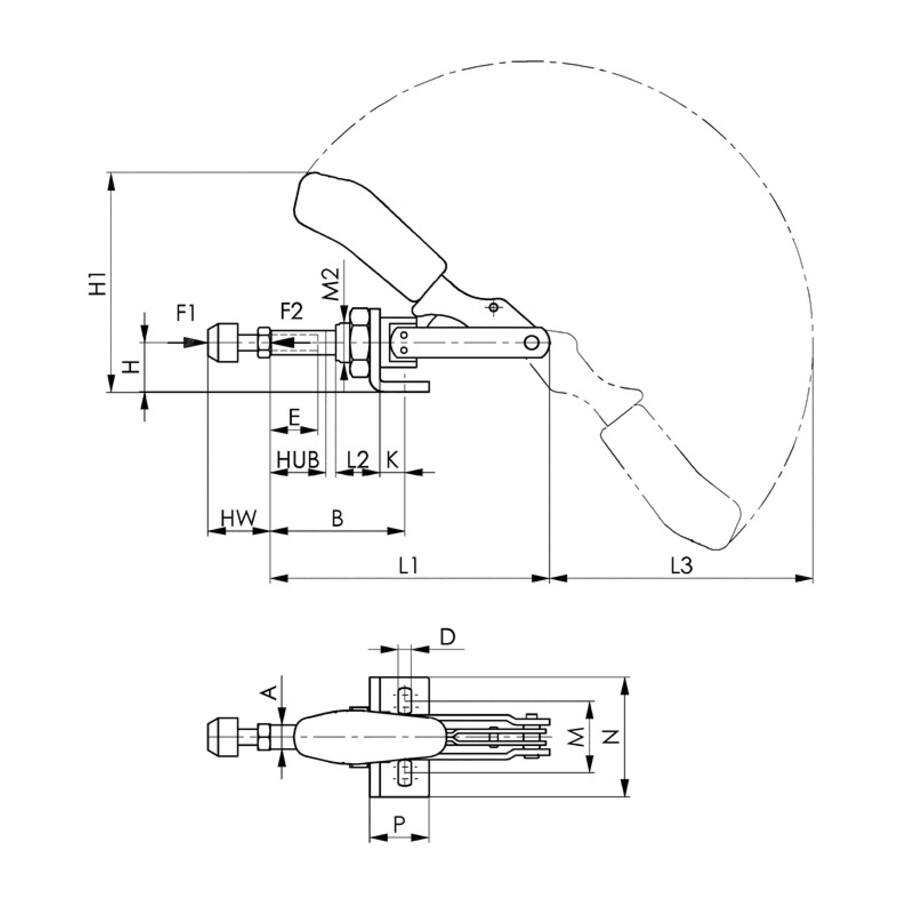

- A: 8 mm
- D: 4,5 mm
- E: 20 mm
- H: 15 mm
- H1: 60,5 mm
- K: 7 mm
- L1: 91 mm
- L2: 16 mm
- M maks.: 19,5 mm
- M min.: 16 mm
- M2: M12 x 1,5 mm
- N: 30 mm
- P: 20 mm
- Szerokość maks.: 44,5 mm
- Szerokość min.: 24,5 mm
Najczęściej zadawane pytania
Do jakich zastosowań nadaje się ten docisk suwakowy pchająco‑ciągnący?
Docisk jest przeznaczony do mocowania detali w przyrządach, uchwytach oraz na ścianach z blachy, wszędzie tam, gdzie wymagany jest ruch pchający i ciągnący na skoku 20 mm.
Jaki jest dopuszczalny nacisk F1 i F2 dla tego docisku?
Parametry F1 i F2 wynoszą 1 kN.
Jak montować docisk – czy można go użyć bez stopki kątowej?
Docisk można montować ze stopką kątową lub bez niej – mocując go do ścian z blachy bądź wkręcając czołowym gwintem do korpusów przyrządów.
Czy śruba dociskowa jest w komplecie z dociskiem suwakowym?
W komplecie znajduje się ulepszana cieplnie, ocynkowana śruba dociągająca nr 6880 oraz śruba dociskowa M4 x 20.
Dane techniczne
| F2 kN [mm] | 1 |
| Śruba dociskowa [mm] | M4x20 |
| Rozmiar | 1 |
| F1 kN [mm] | 1 |
