Docisk suwakowy z małą stopką kątową 6841 rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

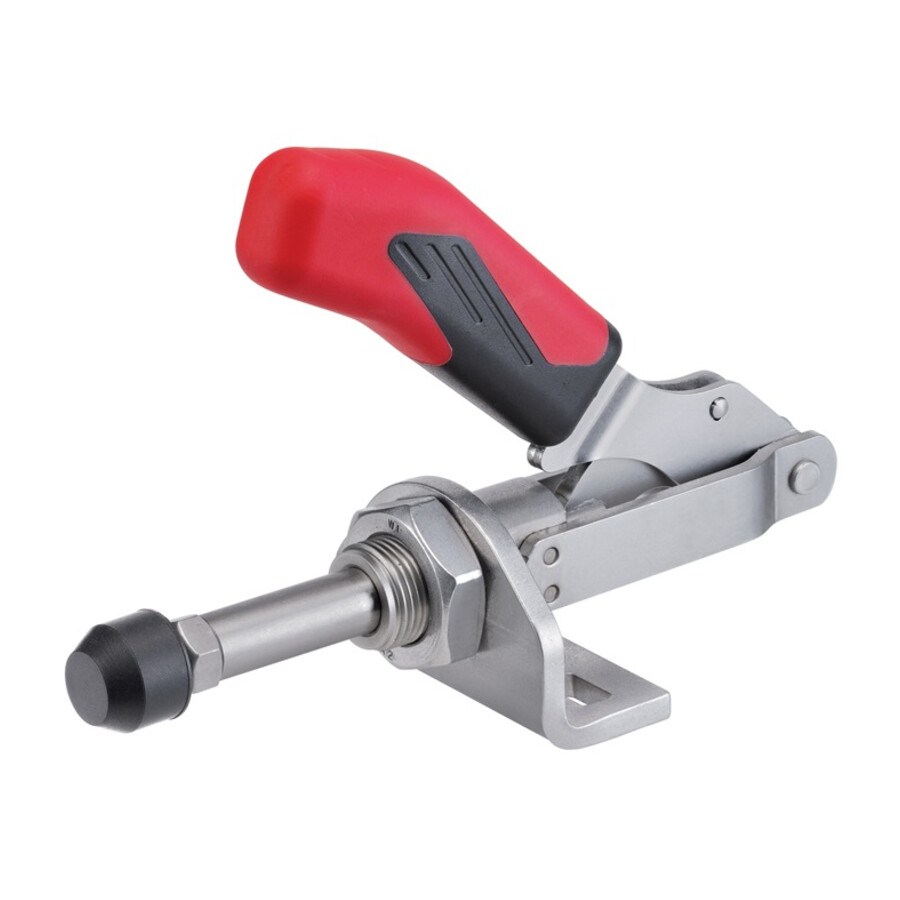

Docisk suwakowy z małą stopką kątową rozmiar 3 6841
Precyzyjny docisk suwakowy z małą stopką kątową przeznaczony do mocowania elementów w przyrządach, oprzyrządowaniu produkcyjnym i stanowiskach montażowych. Sprawdza się w aplikacjach wymagających zacisku pchająco‑ciągnącego oraz regulacji w ograniczonej przestrzeni montażowej.
Cechy i korzyści
- Zacisk pchająco‑ciągnący – umożliwia zarówno dociskanie, jak i ściąganie detalu, co zwiększa elastyczność konstrukcji przyrządów.
- Mała stopka kątowa – pozwala na pracę w ograniczonej przestrzeni i ułatwia dopasowanie do kompaktowych przyrządów mocujących.
- Długa prowadnica popychacza – zapewnia stabilne prowadzenie i powtarzalne pozycjonowanie, co przekłada się na stałą jakość mocowania.
- Możliwość montażu bez stopki kątowej – elastyczny montaż do ścian z blachy lub czołowo do korpusów przyrządów upraszcza projektowanie stanowisk.
- Ulepszana cieplnie, ocynkowana śruba dociągająca – zwiększona trwałość elementu roboczego redukuje częstotliwość wymian i przestojów.
- Siła docisku F1/F2 = 2,5 kN – zapewnia pewne zamocowanie detali w typowych zastosowaniach warsztatowych i produkcyjnych.
Zastosowanie
Docisk znajduje zastosowanie w przyrządach spawalniczych, montażowych i obróbkowych, na liniach produkcyjnych oraz stanowiskach kontroli, wszędzie tam, gdzie wymagane jest pewne mocowanie elementów z możliwością zarówno pchania, jak i ciągnięcia. Odpowiedni do zabudowy w kompaktowych korpusach przyrządów oraz do mocowania na ścianach z blachy.
Specyfikacja techniczna
- Rozmiar: 3
- Rodzaj konstrukcji: mała stopka kątowa
- Typ zacisku: pchająco‑ciągnący
- Śruba dociskowa: M8 x 35
- Siła docisku F1: 2,5 kN
- Siła docisku F2: 2,5 kN
- Śruba dociągająca: nr 6880, ulepszana cieplnie, ocynkowana
- Wysokość całkowita: 110 mm
- Długość całkowita: 140 mm
- Skok: 32 mm

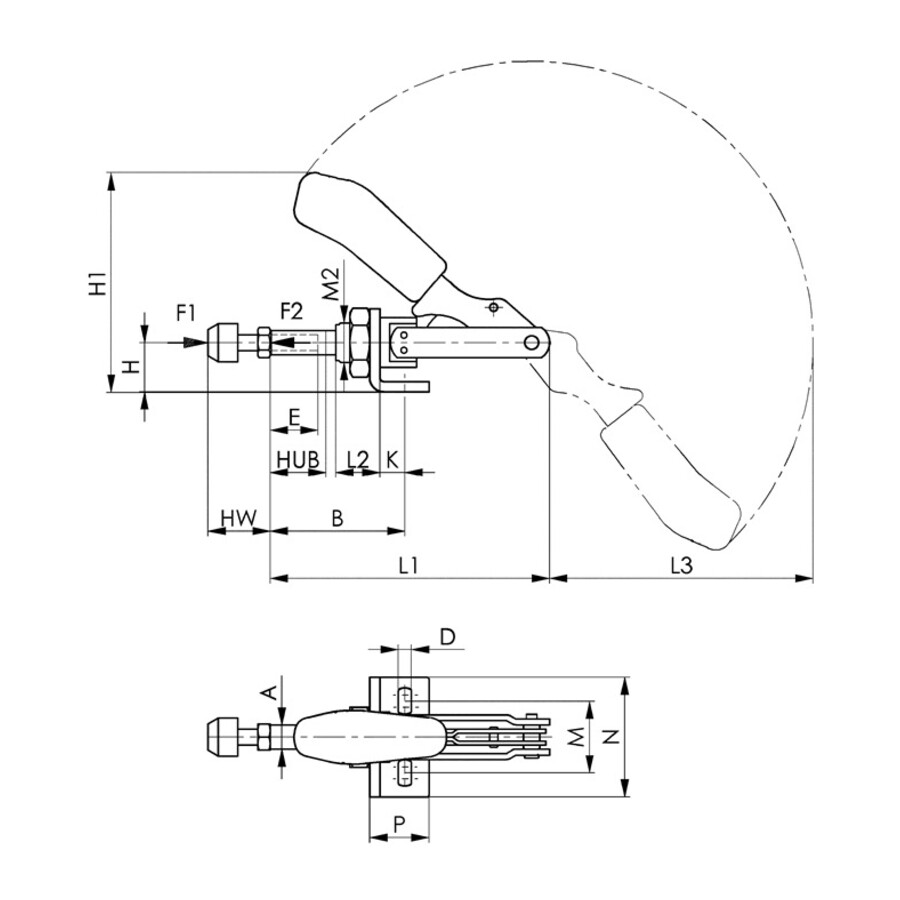

- A: 12 mm
- D: 6,5 mm
- E: 30 mm
- H: 25 mm
- H1: 108 mm
- K: 13 mm
- L1: 140 mm
- L2: 22 mm
- M maks.: 42,5 mm
- M min.: 29,5 mm
- M2: M 20 x 1,5 mm
- N: 60 mm
- P: 30 mm
- Szerokość maks.: 69 mm
- Szerokość min.: 37 mm
Najczęściej zadawane pytania
Jaka jest siła docisku docisku suwakowego rozmiar 3?
Siła docisku F1 i F2 wynosi 2,5 kN.
Czy docisk może pracować jako zacisk pchający i ciągnący?
Tak, jest to zacisk pchająco‑ciągnący, przystosowany do obu kierunków pracy.
Jaką śrubę dociskową zastosowano w tym docisku suwakowym?
W komplecie znajduje się śruba dociskowa M8 x 35, ulepszana cieplnie i ocynkowana (nr 6880).
W jaki sposób można mocować ten docisk w przyrządzie?
Docisk można mocować ze stopką kątową, a także bez stopki – do ścian z blachy lub czołowo gwintem do korpusów przyrządów.
Dane techniczne
| F2 kN [mm] | 2.5 |
| Śruba dociskowa [mm] | M8x35 |
| Rozmiar | 3 |
| F1 kN [mm] | 2.5 |
