Docisk suwakowy z małą stopką kątową 6841 rozmiar 5
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

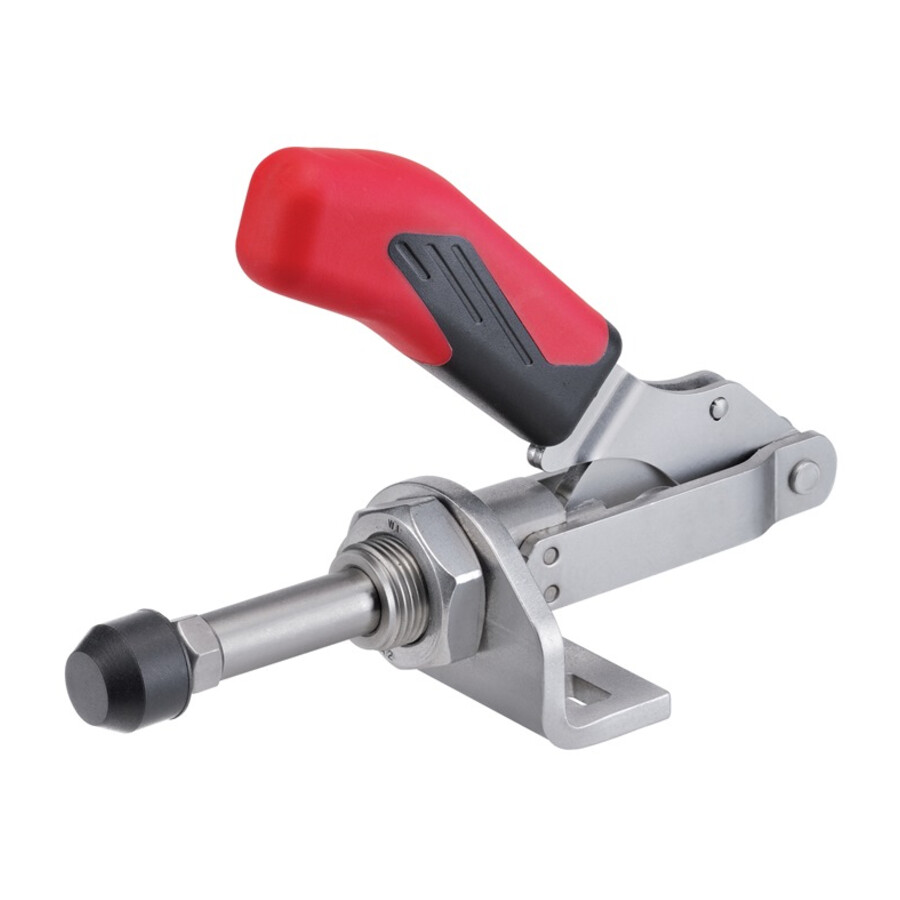

Docisk suwakowy kątowy z małą stopką 6841 rozmiar 5
Mechaniczny docisk suwakowy pchająco‑ciągnący przeznaczony do szybkiego i powtarzalnego mocowania detali w przyrządach obróbkowych, montażowych i kontrolnych. Sprawdza się w aplikacjach wymagających długiego skoku popychacza oraz możliwości montażu zarówno na płytach, jak i w korpusach przyrządów.
Cechy i korzyści
- Mała stopka kątowa – umożliwia pewne podparcie detalu przy ograniczonej przestrzeni montażowej, co ułatwia zabudowę w kompaktowych przyrządach.
- Zacisk pchająco‑ciągnący – pozwala na pracę w obu kierunkach (dociskanie i ciągnięcie), zwiększając elastyczność zastosowań w różnych układach mocowania.
- Długa prowadnica popychacza – zapewnia stabilne prowadzenie podczas całego skoku 40 mm, co wpływa na powtarzalność pozycjonowania detalu.
- Możliwość montażu bez stopki kątowej – opcja mocowania do ścian z blachy lub wkręcania czołowym gwintem do korpusów przyrządów upraszcza konstrukcję stanowiska.
- Śruba dociągająca w komplecie – ulepszana cieplnie, ocynkowana śruba nr 6880 ogranicza konieczność dodatkowych zakupów i przyspiesza uruchomienie przyrządu.
- Siła docisku F1/F2 4,5 kN – umożliwia stabilne zamocowanie detali w typowych operacjach warsztatowych i produkcyjnych.
Zastosowanie
Docisk przeznaczony jest do zabudowy w przyrządach mocujących stosowanych na stanowiskach obróbki skrawaniem, montażu i kontroli, wszędzie tam, gdzie wymagana jest powtarzalna pozycja detalu i możliwość pracy w trybie pchająco‑ciągnącym. Dzięki małej stopce kątowej sprawdzi się w kompaktowych przyrządach, na płytach montażowych oraz w korpusach specjalnych uchwytów.
Specyfikacja techniczna
- Rozmiar: 5
- Rodzaj konstrukcji: mała stopka kątowa
- Typ zacisku: pchająco‑ciągnący
- Prowadnica popychacza: długa
- Śruba dociskowa: M12 x 50 mm
- Śruba dociągająca w komplecie: nr 6880, ulepszana cieplnie, ocynkowana
- F1: 4,5 kN
- F2: 4,5 kN
- Wysokość całkowita: 126 mm
- Długość całkowita: 171,5 mm
- Skok: 40 mm

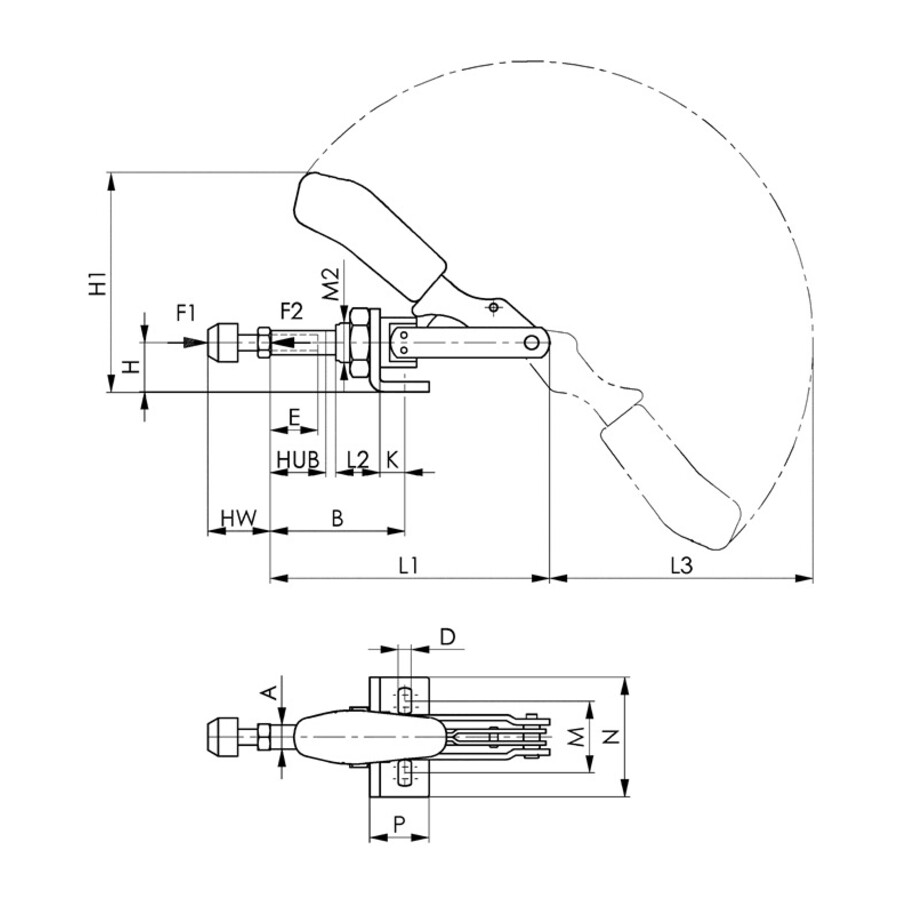

- A: 16 mm
- D: 8,5 mm
- E: 50 mm
- H: 30 mm
- H1: 129,5 mm
- K: 15,5 mm
- L1: 171,5 mm
- L2: 25 mm
- M maks.: 46 mm
- M min.: 29 mm
- M2: M24 x 1,5 mm
- N: 65 mm
- P: 35 mm
- Szerokość maks.: 81,5 mm
- Szerokość min.: 41,5 mm
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku suwakowego?
Siła F1 i F2 wynosi 4,5 kN.
Jaki jest skok popychacza w tym docisku 6841 rozmiar 5?
Skok popychacza wynosi 40 mm.
Jaki gwint ma śruba dociskowa dostarczana z dociskiem?
W komplecie znajduje się śruba dociskowa o wymiarze M12 x 50 mm.
Czy śruba dociągająca jest dołączona do zestawu?
Tak, w komplecie znajduje się ulepszana cieplnie, ocynkowana śruba dociągająca nr 6880.
Dane techniczne
| Rozmiar | 5 |
| F1 kN [mm] | 4.5 |
| F2 kN [mm] | 4.5 |
| Śruba dociskowa [mm] | M12x50 |
