Docisk zaczepowy 6847 rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

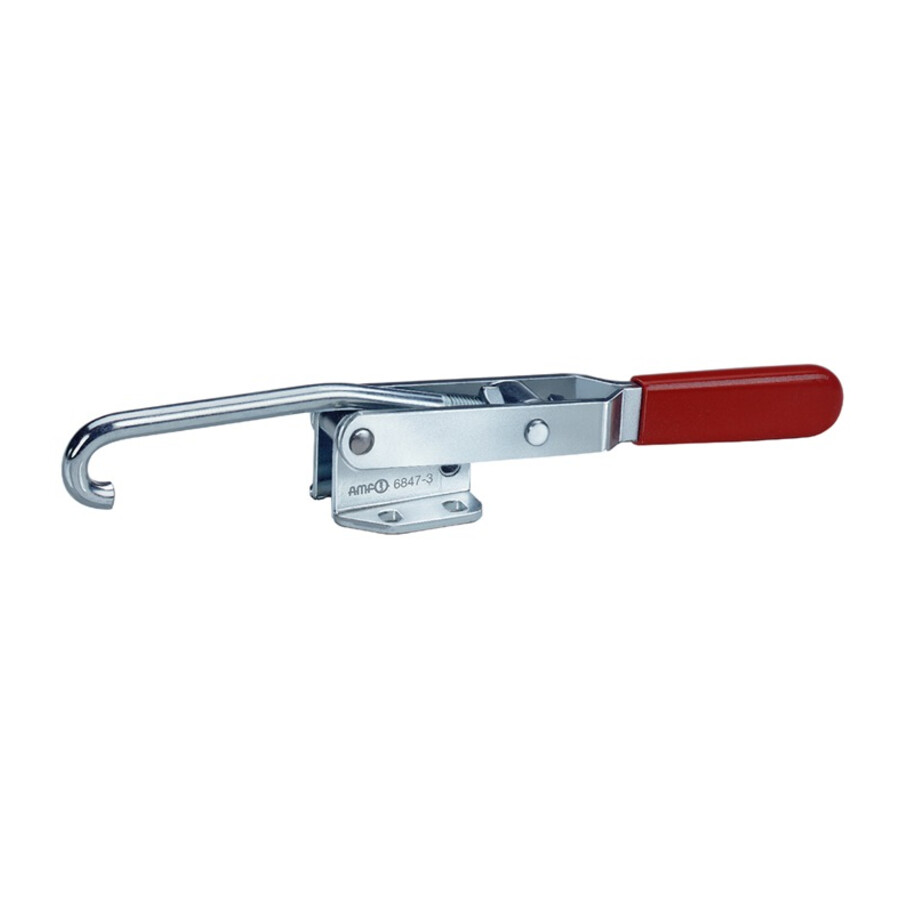

Docisk zaczepowy rozmiar 3 6847
Mechaniczny element mocujący do szybkiego dociskania detali w procesach produkcyjnych i montażowych. Przeznaczony dla konstruktorów oprzyrządowania, działów utrzymania ruchu oraz warsztatów wymagających powtarzalnego i pewnego mocowania elementów.
Cechy i korzyści
- Ulepszanie cieplne – zwiększona trwałość eksploatacyjna i odporność na odkształcenia przy częstym zaciskaniu.
- Powierzchnia ocynkowana i pasywowana – zabezpieczenie przed korozją, co ogranicza przestoje i koszty związane z wymianą elementów mocujących.
- Droga przestawiania 12 mm – możliwość precyzyjnego dopasowania położenia zaczepu do detalu, co poprawia powtarzalność mocowania.
- Rozmiar 3 – łatwa integracja w istniejących konstrukcjach oprzyrządowania przewidzianych pod ten standard wielkości.
- Rozbudowany zakres wymiarów montażowych – parametry B1, B2, E1, E2 oraz M umożliwiają dopasowanie do różnych konfiguracji uchwytów i detali.
Zastosowanie
Stosowany w przyrządach spawalniczych, montażowych i obróbkowych, w liniach produkcyjnych oraz stanowiskach testowych, gdzie wymagane jest szybkie i powtarzalne unieruchomienie elementów. Sprawdza się w oprzyrządowaniu warsztatowym oraz w działach utrzymania ruchu do budowy i modernizacji uchwytów, docisków i przyrządów specjalnych.

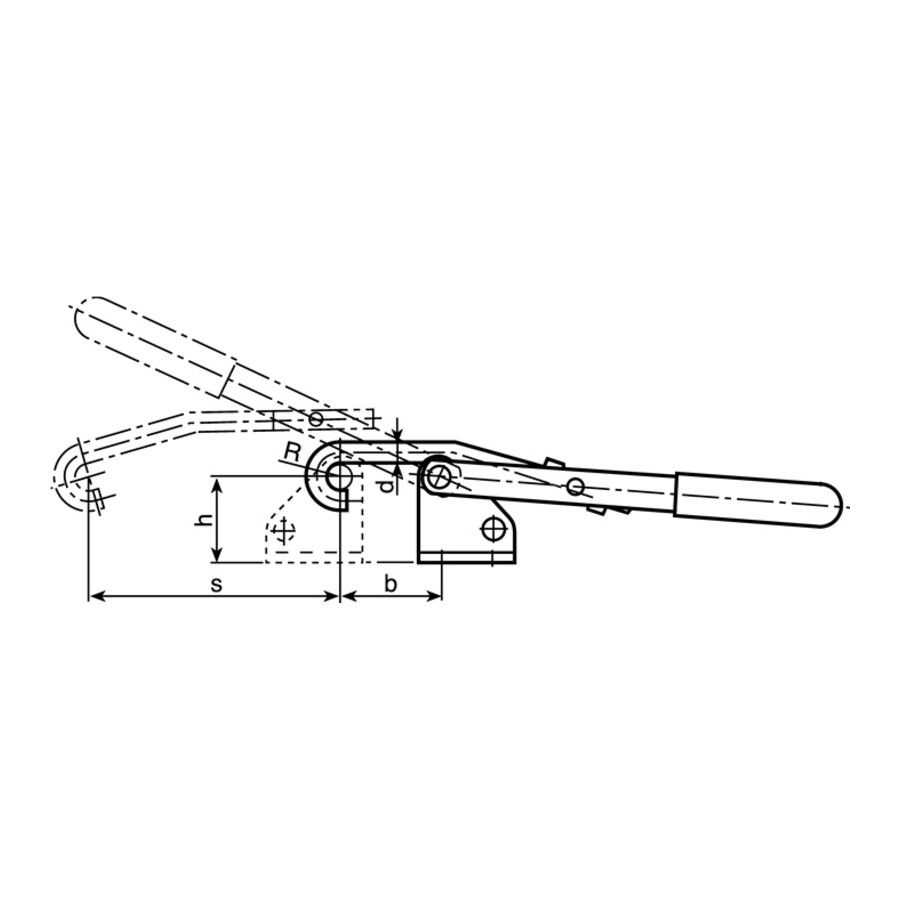

Specyfikacja techniczna
- Droga przestawiania: 12 mm
- Rozmiar: 3
- Siła naciągu N: 3
- B1: 32–44 mm
- B2: 65–77 mm
- C: 19 mm
- D: 7,1 mm
- E1: 39–51 mm
- E2: 72–84 mm
- G: 5,5 mm
- H: 22,7 mm
- H1: 36 mm
- K: 13 mm
- L: 40 mm
- L1: 123,5 mm
- M: 31,5–35,5 mm
- N: 45 mm
- R: 5,5 mm
- S: 98 mm
- Wykonanie: ulepszany cieplnie
- Powierzchnia: ocynkowany, pasywowany
Najczęściej zadawane pytania
Jaka jest droga przestawiania tego docisku zaczepowego?
Droga przestawiania wynosi 12 mm.
Jakim rozmiarem charakteryzuje się ten docisk zaczepowy?
Element jest wykonany w rozmiarze 3.
Jakie wymiary montażowe ma docisk zaczepowy 6847?
Wymiary montażowe to między innymi: B1 32–44 mm, B2 65–77 mm, E1 39–51 mm, E2 72–84 mm, L1 123,5 mm oraz S 98 mm.
Z jakiego wykończenia powierzchni wykonany jest ten docisk?
Docisk jest ocynkowany i pasywowany.
Dane techniczne
| Siła naciągu N [N] | 3 |
| Rozmiar | 3 |
| Droga przestawiania [mm] | 12 |
