Docisk zaczepowy pionowy 6848V rozmiar 2
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

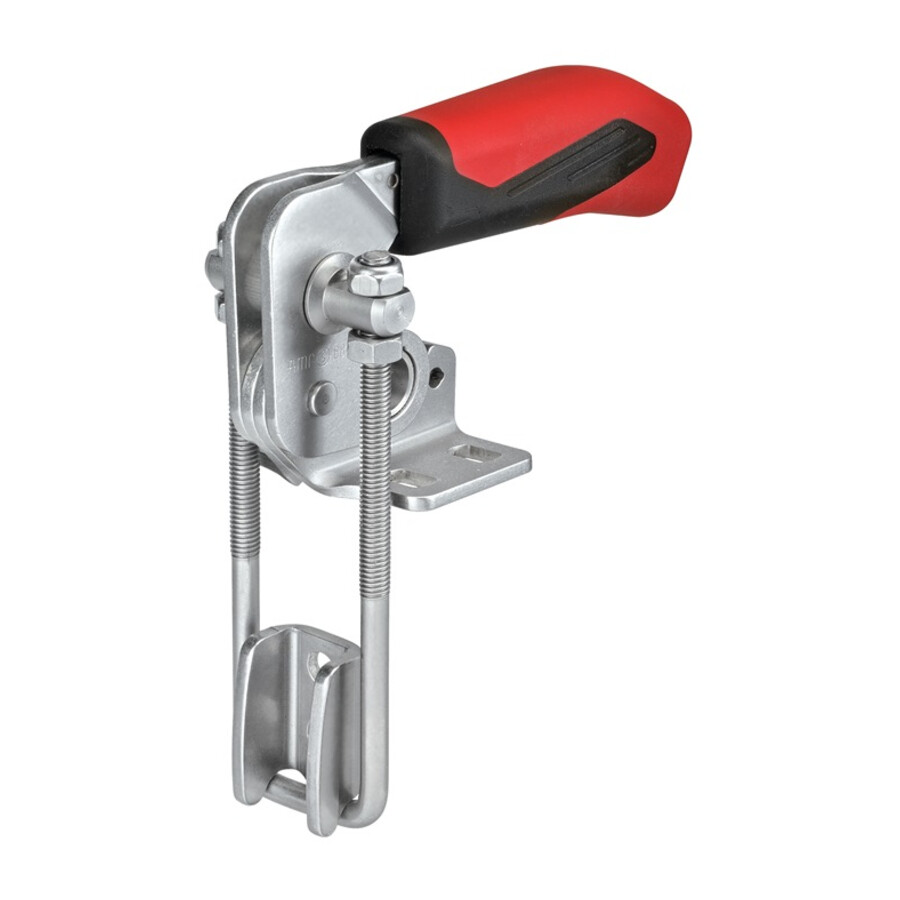

Docisk zaczepowy pionowy rozmiar 2 6848V
Docisk zaczepowy przeznaczony do mocowania elementów w położeniu pionowym, stosowany w oprzyrządowaniu produkcyjnym, przyrządach montażowych oraz stanowiskach obróbczych. Zapewnia powtarzalne, szybkie mocowanie detali, co przekłada się na stabilność procesu i skrócenie czasów przezbrojeń.
Cechy i korzyści
- Wykonanie pionowe – umożliwia montaż na stołach i płytach bazowych z zachowaniem dostępu do obrabianej powierzchni, co ułatwia projektowanie przyrządów.
- Siła docisku F1: 1,6 kN – pozwala na stabilne utrzymanie detalu podczas obróbki, ograniczając wibracje i ryzyko przesunięcia.
- Regulowany zakres E min./E maks. – E min. 5 mm, E maks. 30 mm umożliwiają dopasowanie położenia zaczepu do detali o różnej wysokości, co zmniejsza liczbę potrzebnych wariantów oprzyrządowania.
- Zwarta konstrukcja – wymiary takie jak L1 91 mm, szer. min. 24 mm, szer. maks. 49 mm sprzyjają zastosowaniu w gęsto zabudowanych przyrządach i kompaktowych stanowiskach.

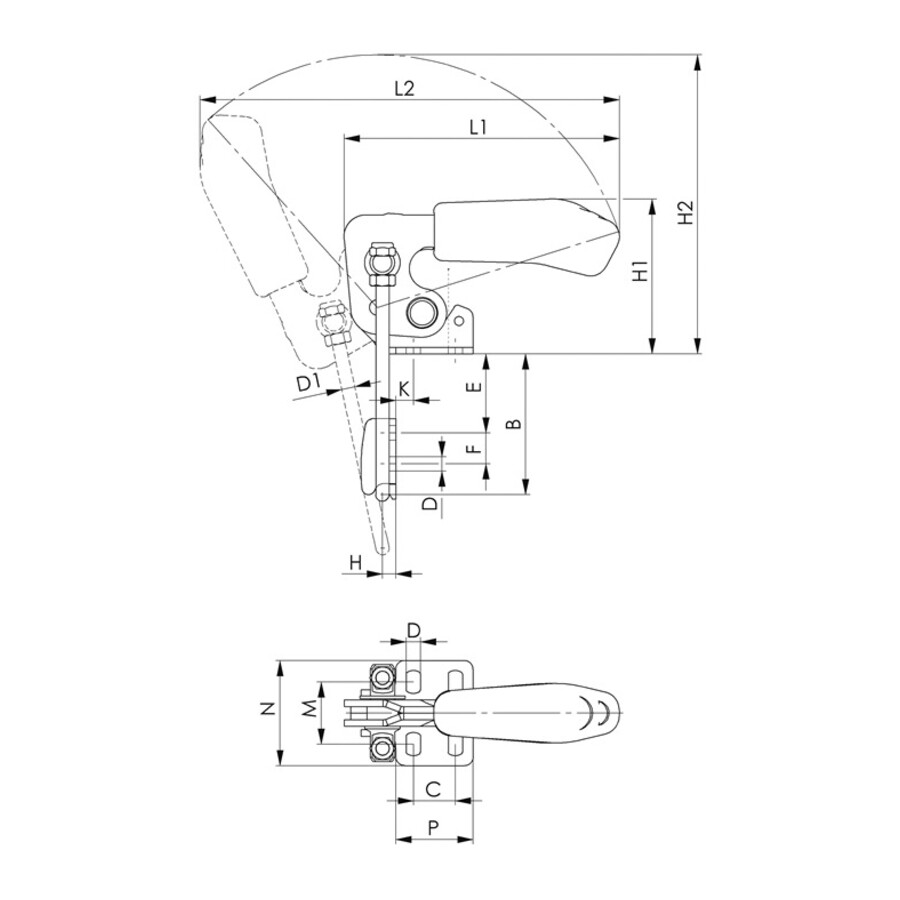

- Precyzyjnie zdefiniowane wymiary montażowe – parametry C, D, D1, F, G, H, H1, K, M, N, P ułatwiają projektowanie i dobór płyt montażowych oraz elementów współpracujących.
- Rozmiar 2 – spójny rozmiar ułatwia standaryzację docisków w parku maszynowym i uproszczenie gospodarki narzędziowej.
Zastosowanie
Docisk stosowany w przyrządach spawalniczych, montażowych i obróbczych, na stołach warsztatowych i liniach produkcyjnych, wszędzie tam, gdzie wymagane jest szybkie i powtarzalne zamocowanie detalu w pozycji pionowej. Przydatny w działach utrzymania ruchu, narzędziowniach oraz w firmach zajmujących się budową oprzyrządowania technologicznego.
Specyfikacja techniczna
- Rodzaj konstrukcji: pionowy
- F1: 1,6 kN
- Rozmiar: 2
- C: 13 mm
- D: 5,2 mm
- D1: 4 mm
- E maks.: 30 mm
- E min.: 5 mm
- F: 11 mm
- G: 19 mm
- H: 4,5 mm
- H1: 47 mm
- K: 6,4 mm
- L1: 91 mm
- M: 19,5–23,5 mm
- N: 38 mm
- P: 26 mm
- Szerokość maks.: 49 mm
- Szerokość min.: 24 mm
Najczęściej zadawane pytania
Jaka jest siła docisku docisku zaczepowego pionowego 6848V rozmiar 2?
Siła docisku F1 wynosi 1,6 kN.
W jakim zakresie wysokości detalu można regulować ten docisk?
Zakres regulacji określony parametrami E min. i E maks. wynosi od 5 mm do 30 mm.
Jakie są wymiary gabarytowe i montażowe docisku 6848V rozmiar 2?
Produkt posiada m.in. wymiary: C 13 mm, D 5,2 mm, D1 4 mm, F 11 mm, G 19 mm, H 4,5 mm, H1 47 mm, K 6,4 mm, L1 91 mm, M 19,5–23,5 mm, N 38 mm, P 26 mm, szerokość od 24 mm do 49 mm.
Czy ten docisk jest wykonany w wersji pionowej czy poziomej?
Docisk jest wykonany w wersji pionowej, co wynika z rodzaju konstrukcji określonego jako pionowy.
Dane techniczne
| Rozmiar | 2 |
| F1 kN [mm] | 1.6 |
