Docisk zaczepowy pionowy 6848V rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

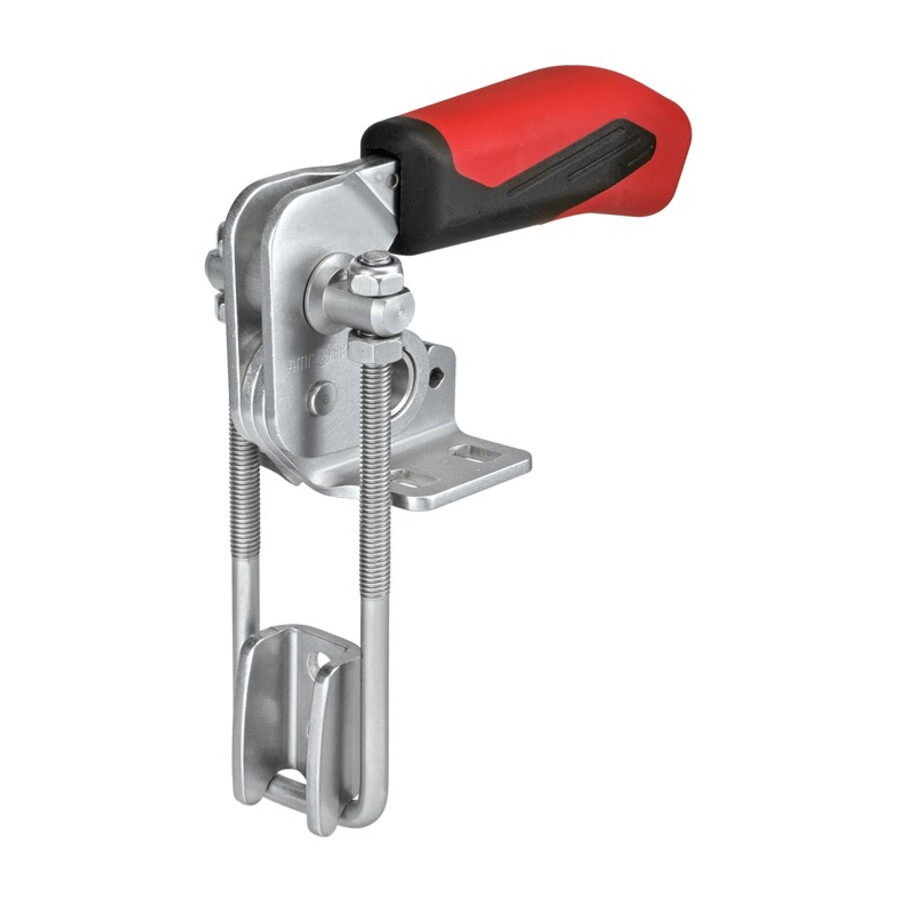

Docisk zaczepowy pionowy rozmiar 3 – 6848v
Mechaniczny docisk zaczepowy pionowy przeznaczony do szybkiego mocowania detali w różnych procesach technologicznych. Sprawdza się w przyrządach montażowych, stanowiskach obróbczych oraz oprzyrządowaniu produkcyjnym, gdzie liczy się powtarzalne i stabilne dociskanie elementów.
Cechy i korzyści
- Wykonanie pionowe – umożliwia efektywne wykorzystanie przestrzeni roboczej na stołach montażowych i przyrządach.
- Siła docisku F1 3,2 kN – zapewnia stabilne utrzymanie mocowanych części, co ogranicza ryzyko przesunięć i poprawia jakość obróbki.
- Zakres szerokości mocowania 34,5–64 mm – pozwala na pracę z elementami o zróżnicowanych gabarytach bez konieczności częstej zmiany oprzyrządowania.
- Regulowany zakres E 7–36 mm – ułatwia dopasowanie docisku do wysokości detalu, skracając czas przygotowania stanowiska.
- Rozmiar 3 – czytelne oznaczenie ułatwia dobór i standaryzację w magazynie oraz utrzymaniu ruchu.
Zastosowanie
Docisk znajduje zastosowanie w przyrządach spawalniczych, montażowych i kontrolnych, na stołach warsztatowych oraz w liniach produkcyjnych wymagających szybkiego, powtarzalnego mocowania detali. Może być wykorzystywany w zakładach obróbki metalu, produkcji seryjnej, montażu komponentów oraz w działach utrzymania ruchu do budowy i modernizacji oprzyrządowania.

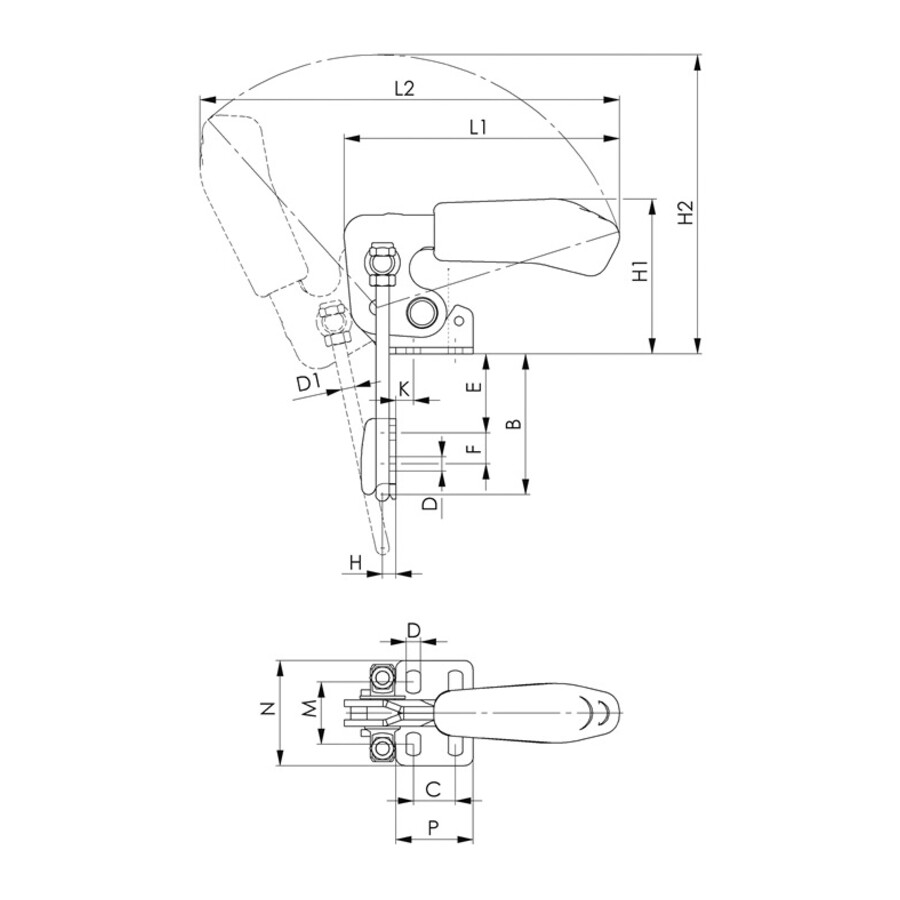

Specyfikacja techniczna
- Siła docisku F1: 3,2 kN
- Rozmiar: 3
- C: 19 mm
- D: 6,5 mm
- D1: 6 mm
- E maks.: 36 mm
- E min.: 7 mm
- F: 14 mm
- G: 25 mm
- H: 6 mm
- H1: 70 mm
- K: 8 mm
- L1: 125 mm
- M: 24,5–32,0 mm
- N: 48 mm
- Szerokość maks.: 64 mm
- Szerokość min.: 34,5 mm
- Rodzaj konstrukcji: pionowy
Najczęściej zadawane pytania
Jaka jest siła docisku tego docisku zaczepowego pionowego?
Siła docisku F1 wynosi 3,2 kN.
W jakim zakresie szerokości można mocować detale tym dociskiem?
Szerokość mocowania mieści się w przedziale od 34,5 mm do 64 mm.
Jaki jest zakres regulacji wysokości mocowania (wymiar E)?
Zakres E wynosi od 7 mm (E min.) do 36 mm (E maks.).
Jak oznaczony jest rozmiar tego docisku zaczepowego?
Produkt ma oznaczenie rozmiar 3.
Dane techniczne
| Rozmiar | 3 |
| F1 kN [mm] | 3.2 |
