Docisk zaczepowy pionowy 6848V rozmiar 4
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

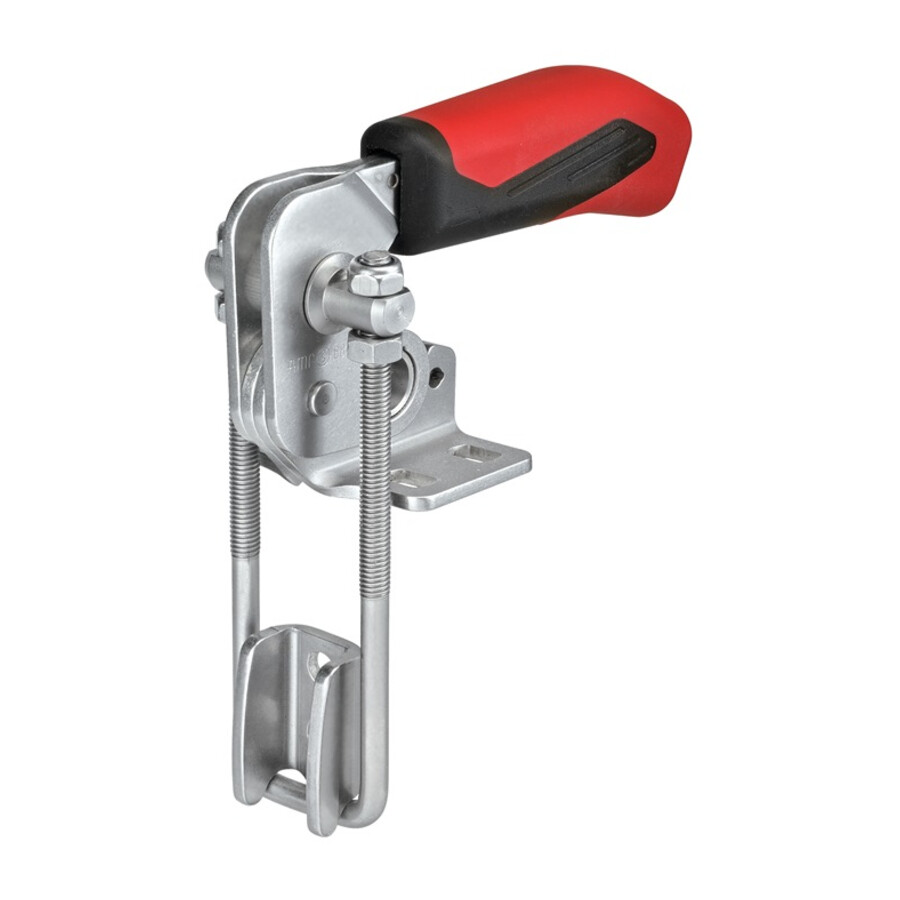

Docisk zaczepowy pionowy rozmiar 4 6848V
Mechaniczny docisk zaczepowy przeznaczony do szybkiego unieruchamiania elementów w położeniu pionowym, wykorzystywany w oprzyrządowaniu produkcyjnym, montażowym i warsztatowym. Sprawdza się wszędzie tam, gdzie wymagana jest powtarzalna pozycja detalu oraz kontrolowana siła docisku.
Cechy i korzyści
- Siła docisku F1 7 kN – umożliwia pewne unieruchomienie mocowanych elementów, co ogranicza ryzyko przesunięć podczas obróbki lub montażu.
- Konstrukcja pionowa – pozwala na efektywne wykorzystanie przestrzeni roboczej, szczególnie na stołach montażowych i przyrządach obróbkowych.
- Regulowany zakres wymiaru M 35,0–46,0 mm – ułatwia dopasowanie do detali o różnych wysokościach, co zmniejsza konieczność stosowania wielu typów docisków.
- Szeroki zakres szerokości detalu – szerokość minimalna 43 mm i maksymalna 81 mm umożliwia mocowanie elementów o zróżnicowanych gabarytach.
- Precyzyjnie zdefiniowane wymiary konstrukcyjne – ułatwiają projektowanie przyrządów i płytek mocujących w CAD oraz późniejsze wiercenie i rozmieszczanie otworów.
Zastosowanie
Docisk przeznaczony do stosowania w przyrządach obróbkowych, uchwytach montażowych, stanowiskach kontroli jakości oraz w warsztatach narzędziowych. Może być używany do mocowania detali podczas frezowania, wiercenia, montażu podzespołów lub operacji pomiarowych, wszędzie tam, gdzie wymagana jest powtarzalna pozycja i stabilne zamocowanie w osi pionowej.

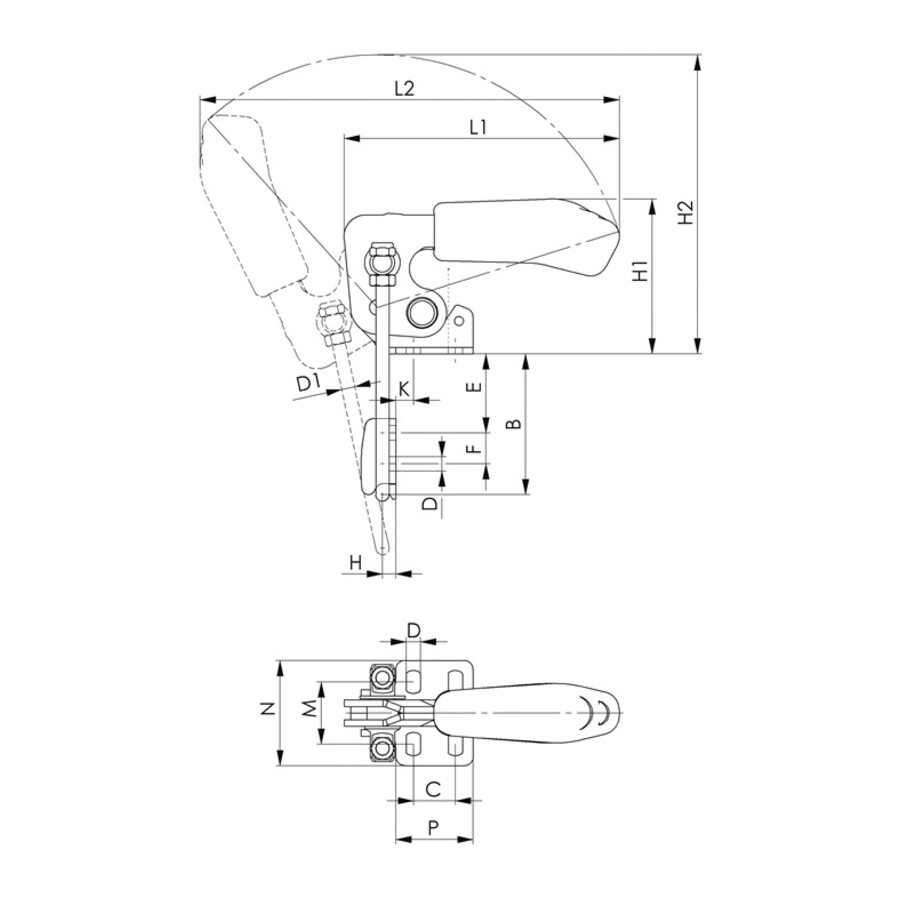

Specyfikacja techniczna
- Rodzaj konstrukcji: pionowy
- F1: 7 kN
- Rozmiar: 4
- C: 32 mm
- D: 8,5 mm
- D1: 8 mm
- E maks.: 47 mm
- E min.: 9 mm
- F: 19 mm
- G: 36 mm
- H: 8 mm
- H1: 94,5 mm
- K: 9,5 mm
- L1: 151 mm
- M: 35,0–46,0 mm
- N: 64,5 mm
- P: 53,5 mm
- Szerokość maks.: 81 mm
- Szerokość min.: 43 mm
Najczęściej zadawane pytania
Jaka jest siła docisku docisku zaczepowego pionowego rozmiar 4 6848V?
Siła docisku F1 wynosi 7 kN.
Do jakiego zakresu wysokości detalu można stosować ten docisk?
Zakres wymiaru M wynosi od 35,0 mm do 46,0 mm.
Jakie wymiary szerokości detalu można mocować tym dociskiem?
Minimalna szerokość detalu to 43 mm, a maksymalna 81 mm.
Czy docisk ma konstrukcję pionową czy poziomą?
Docisk ma konstrukcję pionową.
Dane techniczne
| Rozmiar | 4 |
| F1 kN [mm] | 7 |
