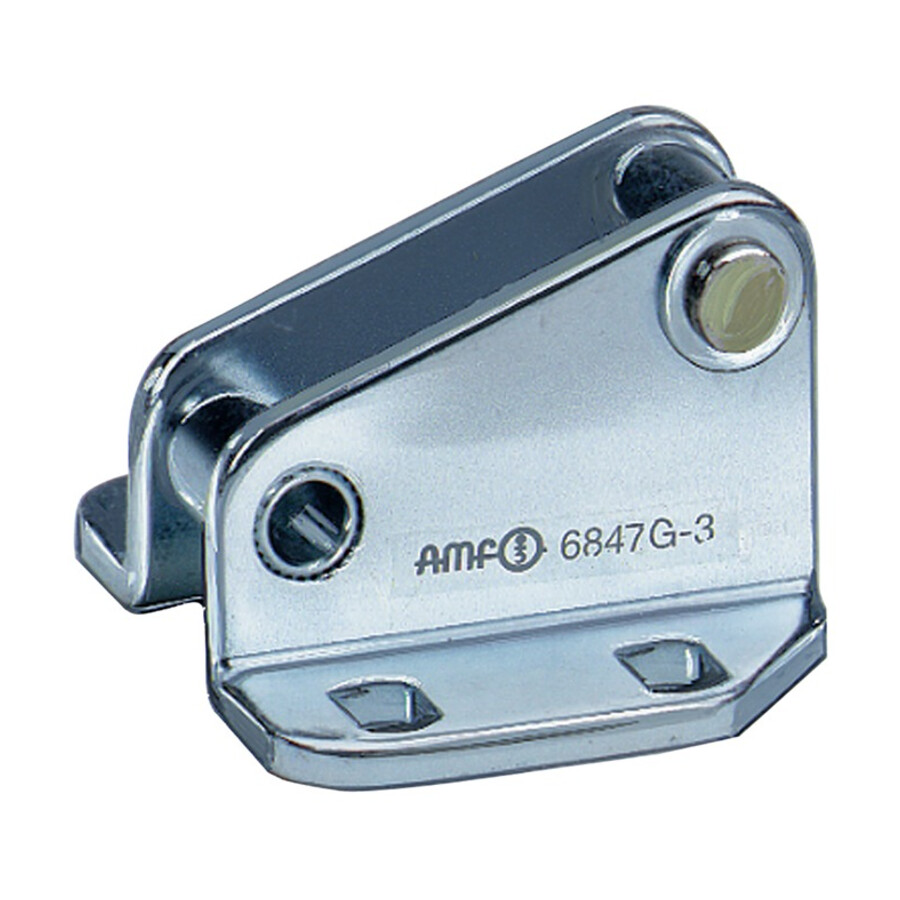

Zaczep do docisków zaczepowych 6847G rozmiar 3
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Zaczep do docisków zaczepowych rozmiar 3 40 mm Format
Element przeznaczony do współpracy z dociskiem zaczepowym nr 6847, stosowany jako zaczep montażowy w układach mocowania. Rozwiązanie dedykowane dla utrzymania ruchu, narzędziowni oraz producentów oprzyrządowania, którym zależy na powtarzalnym i stabilnym docisku.
Cechy i korzyści
- Dedykowany do docisku zaczepowego nr 6847 – gwarantuje dopasowanie geometryczne, co skraca czas montażu i regulacji oprzyrządowania.
- Cynkowana i pasywowana powierzchnia – zwiększa odporność na korozję, co pozwala utrzymać funkcjonalność elementu w wymagającym środowisku pracy.
- Hartowane dyfuzyjnie tuleje – podnoszą trwałość w obszarach najbardziej obciążonych, ograniczając zużycie i przestoje związane z wymianą części.
- Nity ze stali nierdzewnej – zapewniają stabilne połączenia w warunkach podwyższonej wilgotności i zwiększają niezawodność całego układu dociskowego.
- Zwarta konstrukcja o długości 40 mm i wysokości 29 mm – umożliwia stosowanie w kompaktowych przyrządach, gdzie kluczowa jest oszczędność miejsca.

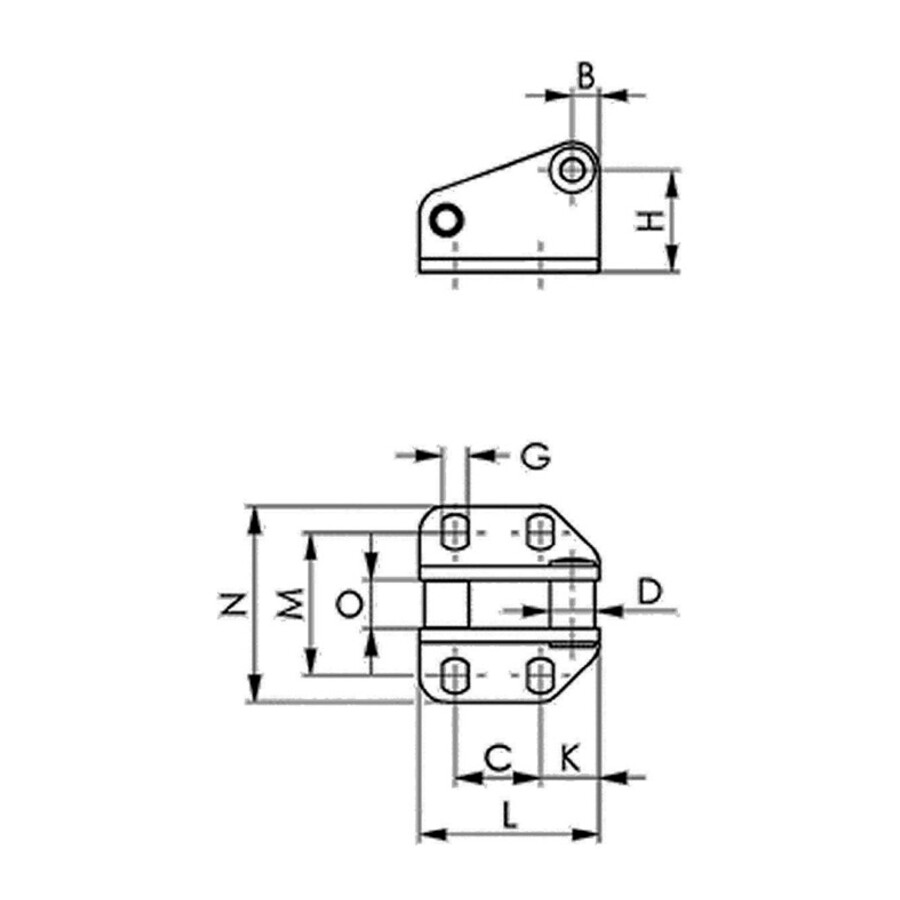

- Precyzyjnie określone wymiary B, C, D, G, H, K, L, M, N, O – ułatwiają projektowanie i dobór elementu do istniejących przyrządów i systemów mocowań.
Zastosowanie
Stosowany jako zaczep w dociskach zaczepowych w przyrządach obróbkowych, montażowych i kontrolnych, szczególnie tam, gdzie wykorzystywany jest docisk zaczepowy nr 6847. Sprawdza się w warsztatach mechanicznych, produkcji seryjnej, liniach montażowych oraz w dziale utrzymania ruchu do budowy i modernizacji oprzyrządowania mocującego.
Specyfikacja techniczna
- Przeznaczenie: do docisku zaczepowego nr 6847
- Powłoka: cynkowany i pasywowany
- Tuleje: hartowane dyfuzyjnie
- Nity: ze stali nierdzewnej
- Długość: 40 mm
- Wysokość: 29 mm
- Rozmiar: 3
- B: 6 mm
- C: 19 mm
- D: 10 mm
- G: 5,5 mm
- H: 22,7 mm
- K: 13 mm
- L: 40 mm
- M: 31,3–35,8 mm
- N: 45 mm
- O: 10,9 mm
Najczęściej zadawane pytania
Do jakiego docisku pasuje ten zaczep rozmiar 3?
Element jest przeznaczony do współpracy z dociskiem zaczepowym nr 6847.
Jakie są główne wymiary zaczepu 40 mm rozmiar 3?
Długość wynosi 40 mm, wysokość 29 mm, a dodatkowe wymiary to m.in. B=6 mm, C=19 mm, D=10 mm, G=5,5 mm, H=22,7 mm, K=13 mm, L=40 mm, M=31,3–35,8 mm, N=45 mm, O=10,9 mm.
Z jakiego rodzaju elementów konstrukcyjnych składa się ten zaczep?
Produkt posiada hartowane dyfuzyjnie tuleje oraz nity wykonane ze stali nierdzewnej, a całość jest cynkowana i pasywowana.
Czy zaczep nadaje się do stosowania w kompaktowych przyrządach mocujących?
Tak, ze względu na długość 40 mm i wysokość 29 mm może być stosowany w kompaktowych układach mocowania, o ile ich geometria jest zgodna z podanymi wymiarami.
Pliki do pobrania:
Dane techniczne
| Rozmiar | 3 |
| Długość [mm] | 40 |
| Wysokość [mm] | 29 |
