Łapa dociskowa widlasta z noskiem 6315GN M12, M14 14x160 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

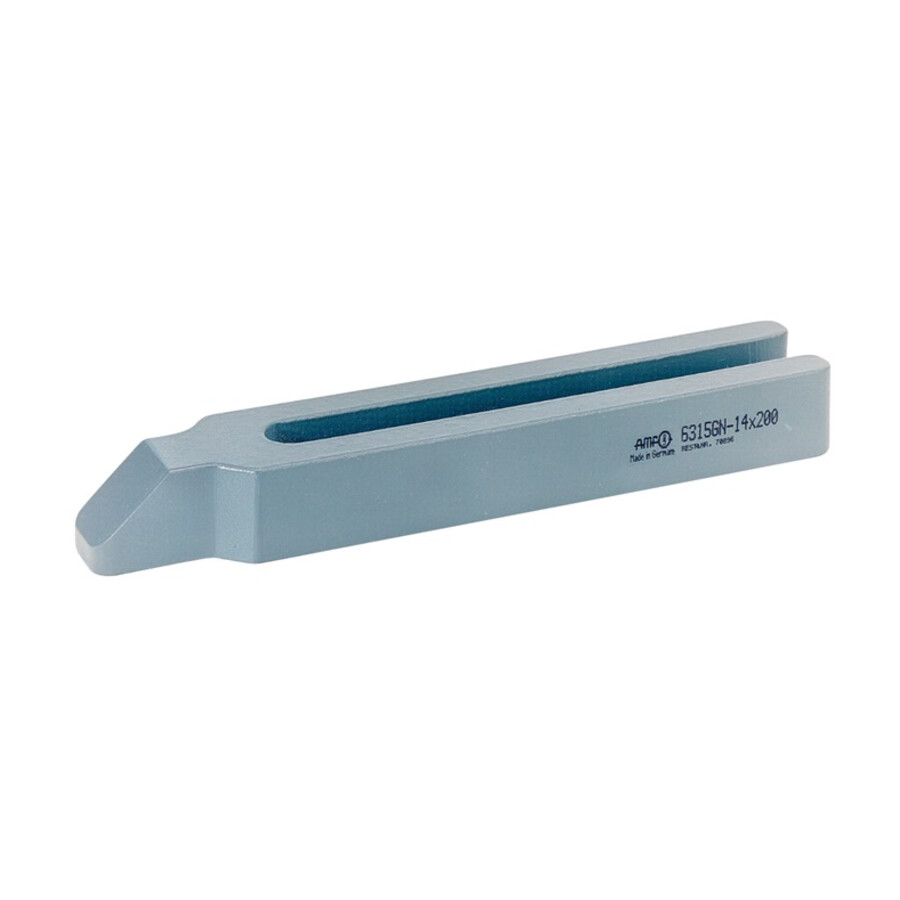

Łapa dociskowa widlasta z noskiem 14x160 mm 6315gn
Specjalistyczna łapa mocująca z widlastym zakończeniem i noskiem, przeznaczona do pracy ze śrubami mocującymi M12 i M14. Sprawdza się w przyrządach obróbkowych, mocowaniach warsztatowych oraz wszędzie tam, gdzie wymagane jest pewne i powtarzalne dociskanie elementów.
Cechy i korzyści
- Widlasta konstrukcja z noskiem – umożliwia stabilne oparcie i punktowy docisk detalu, co poprawia bezpieczeństwo mocowania.
- Kompatybilność ze śrubami M12 i M14 – pozwala wykorzystać istniejące elementy złączne, redukując koszty kompletacji oprzyrządowania.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia wysoką trwałość łapy w warunkach intensywnej eksploatacji.
- Powierzchnia lakierowana – zwiększa odporność na czynniki zewnętrzne i ułatwia utrzymanie elementu w czystości.
- Wymiary robocze 14x160 mm – umożliwiają zastosowanie w typowych układach mocujących na stołach i płytach montażowych.
Zastosowanie
Łapa dociskowa przeznaczona jest do układów mocowania detali na stołach obrabiarek, płytach montażowych oraz stanowiskach warsztatowych, wszędzie tam, gdzie wymagane jest sztywne dociskanie za pomocą śrub M12 i M14. Może być stosowana w przyrządach obróbkowych, uchwytach montażowych oraz różnego typu systemach mocujących w produkcji seryjnej i jednostkowej.

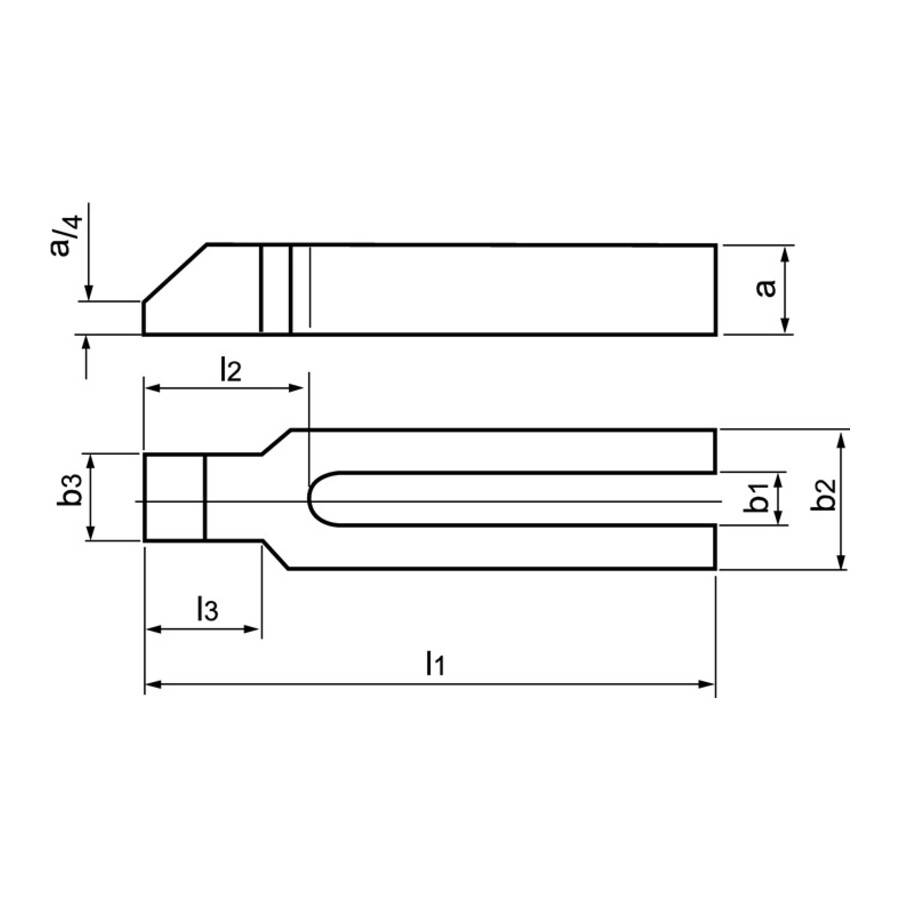

Specyfikacja techniczna
- Typ elementu: Łapa dociskowa widlasta z noskiem
- Przeznaczenie: Uchwyty mocujące, dociski do śrub
- Zakres śrub: M12, M14
- Rozmiar: 14x160 mm
- A: 25 mm
- B1: 14 mm
- B2: 40 mm
- B3: 24 mm
- L1: 160 mm
- L2: 47 mm
- L3: 30 mm
- Materiał: Stal do ulepszania cieplnego
- Powierzchnia: Lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta z noskiem?
Element przeznaczony jest do współpracy ze śrubami mocującymi w rozmiarze M12 oraz M14.
Jakie są główne wymiary łapy dociskowej 14x160 mm?
Rozmiar roboczy wynosi 14x160 mm, przy wymiarach A 25 mm, B1 14 mm, B2 40 mm, B3 24 mm, L1 160 mm, L2 47 mm oraz L3 30 mm.
Z jakiego materiału wykonana jest łapa dociskowa i jak wykończona jest powierzchnia?
Produkt wykonany jest ze stali do ulepszania cieplnego, a powierzchnia jest lakierowana.
Do jakich zastosowań warsztatowych można użyć tej łapy dociskowej?
Może być stosowana w uchwytach mocujących i dociskach na stołach obrabiarek, płytach montażowych oraz w różnych przyrządach obróbkowych, gdzie wymagany jest pewny docisk śrubami M12 lub M14.
Pliki do pobrania:
Dane techniczne
| L2 [mm] | 47 |
| Rozmiar [mm] | 14x160 |
| L3 [mm] | 30 |
| Do śrub | M12, M14 |
| L1 [mm] | 160 |
| A [mm] | 25 |
| B1 [mm] | 14 |
| B2 [mm] | 40 |
| B3 [mm] | 24 |
