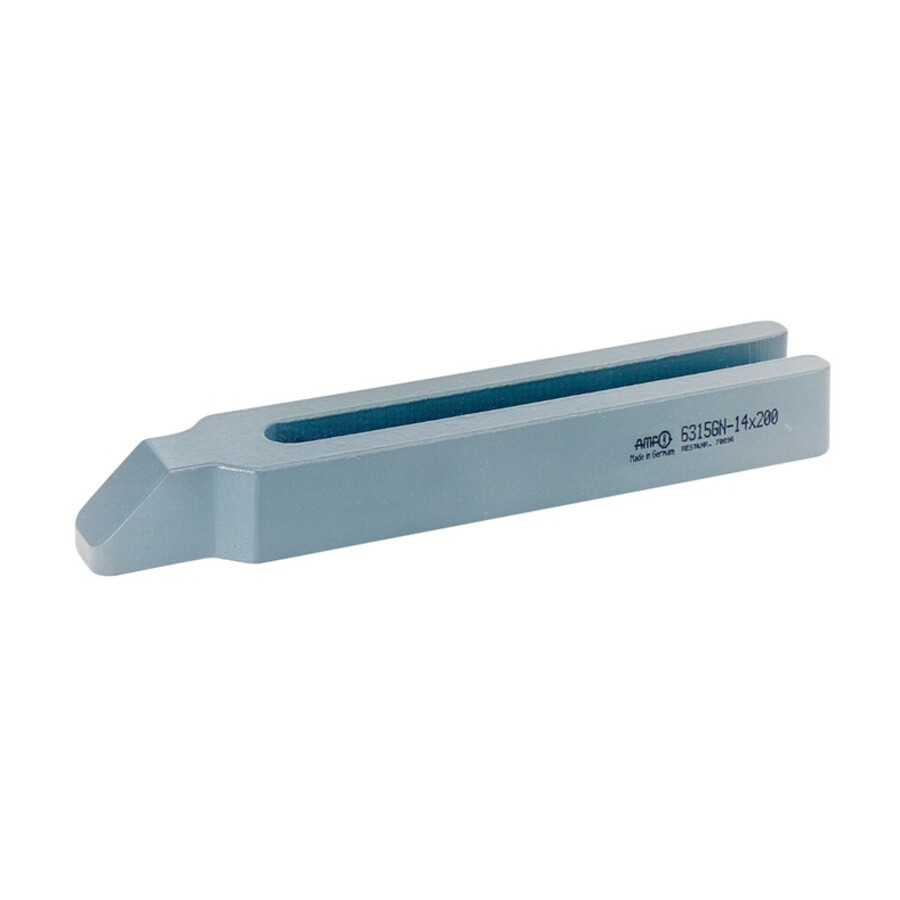

Łapa dociskowa widlasta z noskiem 6315GN M16, M18 18x200 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa widlasta z noskiem 18x200 mm 6315gn
Element przeznaczony do mocowania i dociskania detali w różnego typu oprzyrządowaniu, szczególnie przy współpracy ze śrubami o gwincie M16 i M18. Sprawdza się w mocowaniach maszynowych, przyrządach obróbkowych oraz w uchwytach montażowych, gdzie wymagany jest pewny i stabilny docisk.
Cechy i korzyści
- Widlasta konstrukcja z noskiem – umożliwia pewne oparcie i stabilny docisk elementu obrabianego, co ogranicza ryzyko przemieszczenia podczas pracy.
- Przystosowanie do śrub M16 i M18 – pozwala wykorzystać standardowe śruby dociskowe, co ułatwia integrację z istniejącymi przyrządami i redukuje koszty doposażenia.
- Długość L1 200 mm – zapewnia duży zakres sięgania, dzięki czemu można mocować także większe detale lub elementy położone dalej od punktu podparcia.

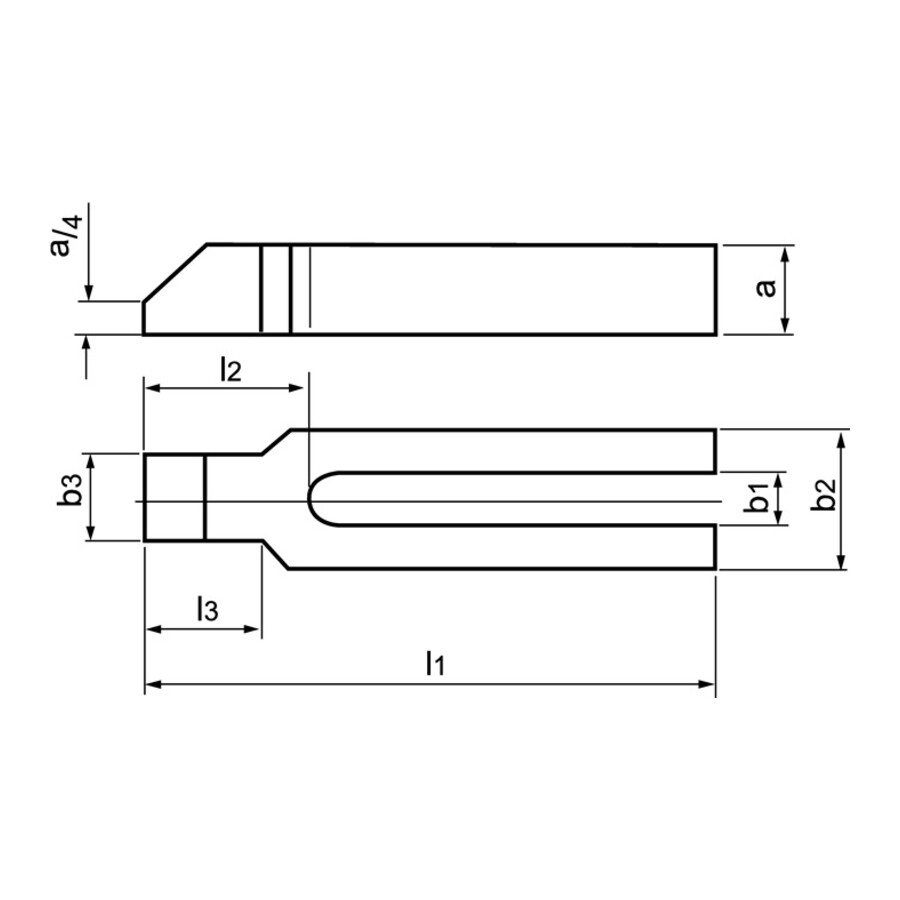

- Określone wymiary A, B1, B2, B3 – ułatwiają dobór łapy do konkretnego gniazda, rowka lub przyrządu, skracając czas projektowania i montażu oprzyrządowania.
- Stal do ulepszania cieplnego – zwiększa trwałość elementu w wymagających warunkach pracy i zmniejsza częstotliwość wymiany części mocujących.
- Powierzchnia lakierowana – ogranicza wpływ korozji na funkcjonowanie łapy, co wspiera dłuższą, stabilną pracę w środowisku przemysłowym.
Zastosowanie
Łapa przeznaczona jest do systemów mocowania detali w przyrządach obróbkowych, uchwytach montażowych oraz różnego rodzaju uchwytach maszynowych współpracujących ze śrubami M16 i M18. Może być stosowana w oprzyrządowaniu do obróbki skrawaniem, w warsztatach mechanicznych, narzędziowniach i działach utrzymania ruchu, wszędzie tam, gdzie wymagany jest powtarzalny, mechaniczny docisk elementów.
Specyfikacja techniczna
- Typ: łapa dociskowa widlasta z noskiem
- Do śrub: M16, M18
- Rozmiar [mm]: 18x200
- A [mm]: 30
- B1 [mm]: 18
- B2 [mm]: 50
- B3 [mm]: 28
- L1 [mm]: 200
- L2 [mm]: 57
- L3 [mm]: 36
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element jest przystosowany do współpracy ze śrubami o gwincie M16 i M18.
Jaki jest rozmiar łapy dociskowej 18x200 mm?
Produkt ma rozmiar 18x200 mm, przy długości L1 wynoszącej 200 mm.
Jakie są szczegółowe wymiary A, B1, B2, B3 tej łapy?
Wymiary wynoszą: A 30 mm, B1 18 mm, B2 50 mm, B3 28 mm.
Jakie są długości L2 i L3 w tej łapie dociskowej?
Długość L2 wynosi 57 mm, a długość L3 – 36 mm.
Pliki do pobrania:
Dane techniczne
| B3 [mm] | 28 |
| L2 [mm] | 57 |
| Rozmiar [mm] | 18x200 |
| L3 [mm] | 36 |
| Do śrub | M16, M18 |
| L1 [mm] | 200 |
| A [mm] | 30 |
| B1 [mm] | 18 |
| B2 [mm] | 50 |
