Łapa dociskowa widlasta z noskiem 6315GN M20, M22 22x250 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa widlasta z noskiem 22x250 mm
Łapa dociskowa widlasta z noskiem przeznaczona do współpracy ze śrubami montażowymi w systemach mocowań, przyrządach obróbkowych i uchwytach. Sprawdza się w zastosowaniach warsztatowych, produkcyjnych oraz w działach utrzymania ruchu przy mocowaniu detali i elementów maszyn.
Cechy i korzyści
- Widlasta konstrukcja z noskiem – umożliwia pewne podparcie detalu i stabilny docisk podczas obróbki lub montażu.
- Współpraca ze śrubami M20, M22 – pozwala stosować jeden typ łapy do różnych średnic śrub, co upraszcza gospodarkę magazynową.
- Długość L1 250 mm – zapewnia korzystne przełożenie siły docisku i większą elastyczność pozycjonowania uchwytu.

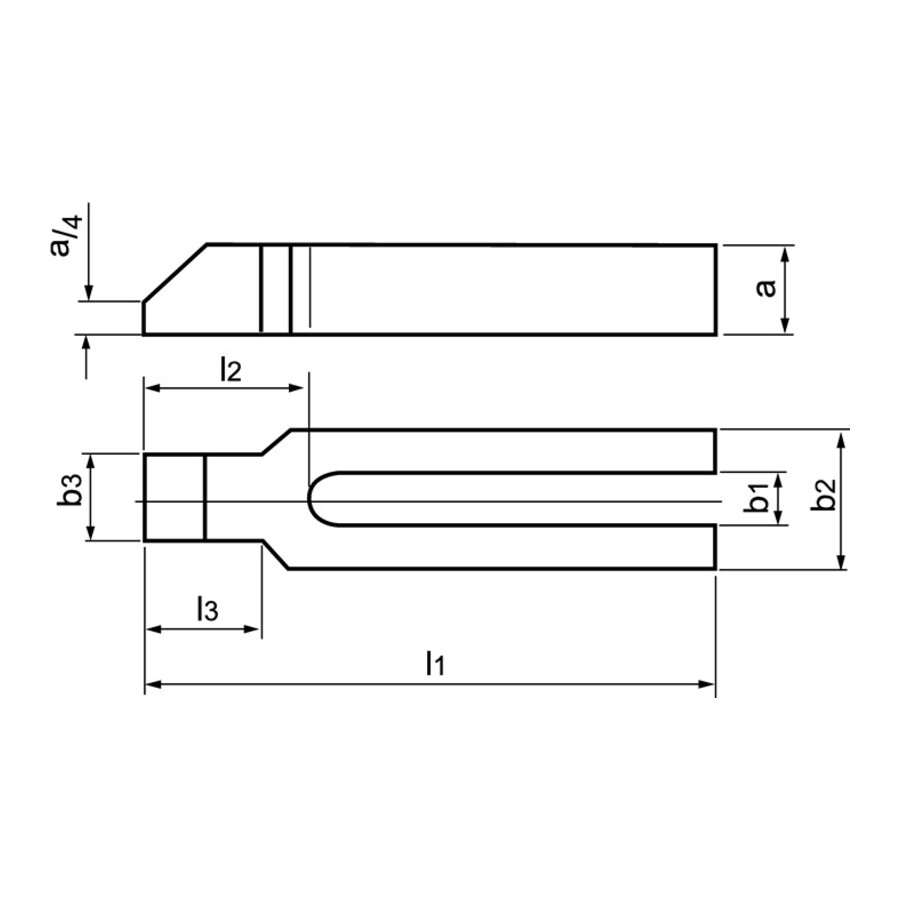

- Określone wymiary A, B1, B2, B3, L2, L3 – ułatwiają dobór do istniejących przyrządów i stołów montażowych bez konieczności przeróbek.
- Wykonanie ze stali do ulepszania cieplnego – sprzyja wysokiej trwałości eksploatacyjnej i odporności na obciążenia przy wielokrotnym zaciskaniu.
- Powierzchnia lakierowana – poprawia odporność na wpływy środowiskowe i ułatwia utrzymanie elementu w czystości.
Zastosowanie
Element przeznaczony do zastosowania jako łapa mocująca w przyrządach obróbkowych, uchwytach tokarskich i frezarskich, na stołach maszynowych oraz w różnego typu oprzyrządowaniu montażowym. Stosowany w produkcji seryjnej i jednostkowej do mocowania detali na maszynach, stanowiskach montażowych oraz w oprzyrządowaniu technologów i działów UR, gdzie wymagany jest powtarzalny, mechaniczny docisk z wykorzystaniem śrub M20 lub M22.
Specyfikacja techniczna
- Typ produktu: Łapa dociskowa widlasta z noskiem
- Przeznaczenie: Uchwyty mocujące, dociski do śrub
- Gwint śrub współpracujących: M20, M22
- Rozmiar [mm]: 22x250
- A [mm]: 40
- B1 [mm]: 22
- B2 [mm]: 60
- B3 [mm]: 35
- L1 [mm]: 250
- L2 [mm]: 68
- L3 [mm]: 45
- Materiał: Stal do ulepszania cieplnego
- Wykończenie: Lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Łapa przeznaczona jest do współpracy ze śrubami o gwincie M20 oraz M22.
Jakie są główne wymiary łapy dociskowej 22x250 mm?
Kluczowe wymiary to rozmiar 22x250 mm, A 40 mm, B1 22 mm, B2 60 mm, B3 35 mm, L1 250 mm, L2 68 mm oraz L3 45 mm.
Z jakiego materiału wykonana jest łapa dociskowa z noskiem?
Element wykonany jest ze stali do ulepszania cieplnego.
Czy łapa dociskowa jest zabezpieczona powierzchniowo?
Tak, element jest lakierowany, co stanowi zabezpieczenie powierzchniowe.
Pliki do pobrania:
Dane techniczne
| A [mm] | 40 |
| B1 [mm] | 22 |
| B2 [mm] | 60 |
| B3 [mm] | 35 |
| L2 [mm] | 68 |
| L3 [mm] | 45 |
| Rozmiar [mm] | 22x250 |
| Do śrub | M20, M22 |
| L1 [mm] | 250 |
