Łapa dociskowa widlasta ze ściętą krawędzią 6315B M10 11x100 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa widlasta ze ściętą krawędzią 11x100 mm
Element mocujący przeznaczony do współpracy ze śrubami M10, stosowany jako łapa dociskowa w systemach mocowania detali na stołach obróbkowych, przyrządach montażowych i uchwytach. Zapewnia stabilne, liniowe podparcie detalu w procesach produkcyjnych i warsztatowych.
Cechy i korzyści
- Wykonanie widlaste – umożliwia pewne oparcie detalu oraz łatwe prowadzenie śruby dociskowej M10, co przyspiesza ustawianie i przezbrajanie oprzyrządowania.
- Ścięta krawędź – ułatwia dostęp w ograniczonej przestrzeni i pozwala na docisk elementów o złożonych kształtach, zwiększając elastyczność mocowania.
- Stal do ulepszania cieplnego – zapewnia wysoką trwałość eksploatacyjną łapy przy intensywnym użytkowaniu w warunkach przemysłowych.
- Powierzchnia lakierowana – podnosi odporność na korozję i zużycie powierzchni, co ogranicza potrzebę częstej wymiany elementów mocujących.

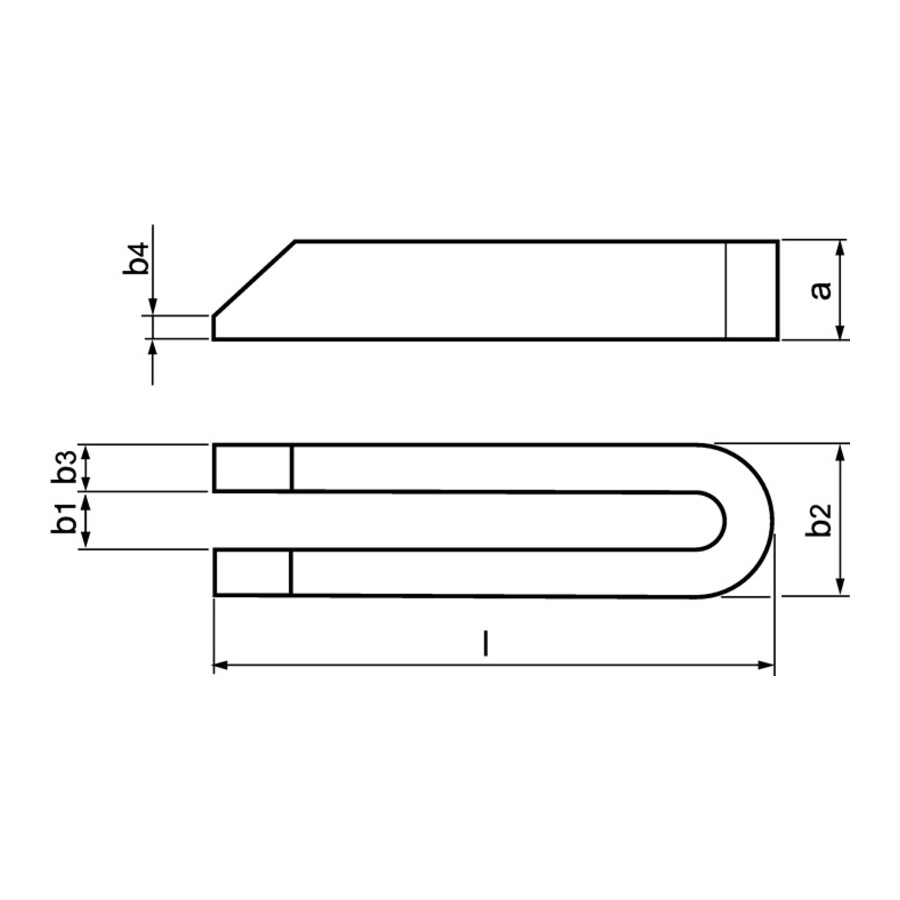

- Doborowe wymiary robocze – rozmiar 11x100 mm oraz zdefiniowane wartości A, B1–B4 i L pozwalają na powtarzalne i precyzyjne projektowanie przyrządów.
- Przystosowanie do śrub M10 – zgodność z popularnym wymiarem śrub mocujących upraszcza kompletację osprzętu i redukuje liczbę typów części w magazynie.
Zastosowanie
Łapa przeznaczona jest do budowy i wyposażenia przyrządów mocujących w obróbce skrawaniem, w tym na frezarkach, centrach obróbczych i wiertarkach, a także w stanowiskach montażowych i kontrolnych. Stosowana wszędzie tam, gdzie wymagane jest pewne unieruchomienie detalu za pomocą śrub M10 przy ograniczonej przestrzeni mocowania.
Specyfikacja techniczna
- Przeznaczenie: Uchwyty mocujące, dociski
- Do śrub: M10
- Rozmiar [mm]: 11x100
- A [mm]: 20
- B1 [mm]: 11
- B2 [mm]: 31
- B3 [mm]: 10
- B4 [mm]: 5
- L [mm]: 100
- Wykonanie: ze ściętą krawędzią
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Łapa jest przeznaczona do współpracy ze śrubami o gwincie M10.
Jakie są wymiary łapy dociskowej 11x100 mm?
Rozmiar wynosi 11x100 mm, przy wymiarach A: 20 mm, B1: 11 mm, B2: 31 mm, B3: 10 mm, B4: 5 mm oraz długości L: 100 mm.
Z jakiego materiału wykonana jest łapa dociskowa ze ściętą krawędzią?
Element wykonany jest ze stali do ulepszania cieplnego.
Jakie wykończenie powierzchni ma ta łapa mocująca?
Powierzchnia łapy jest lakierowana.
Pliki do pobrania:
Dane techniczne
| A [mm] | 20 |
| B1 [mm] | 11 |
| B2 [mm] | 31 |
| B3 [mm] | 10 |
| B4 [mm] | 5 |
| Rozmiar [mm] | 11x100 |
| Do śrub | M10 |
| L [mm] | 100 |
