Łapa dociskowa widlasta ze ściętą krawędzią 6315B M12, M14 14x125 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa widlasta ze ściętą krawędzią 14x125 mm
Element mocujący przeznaczony do dociskania detali w oprzyrządowaniu, przyrządach obróbkowych i na stołach montażowych. Sprawdza się w aplikacjach, gdzie wymagane jest pewne zamocowanie z możliwością współpracy ze śrubami o określonym gwincie.
Cechy i korzyści
- Ścięta krawędź – umożliwia efektywne dociskanie detali o różnej geometrii, co zwiększa elastyczność zastosowań w przyrządach mocujących.
- Współpraca ze śrubami M12, M14 – pozwala wykorzystać standardowe elementy złączne, co upraszcza kompletowanie osprzętu i ogranicza koszty magazynowania.
- Rozmiar 14x125 mm – dopasowany do typowych układów mocowania, zapewnia stabilne oparcie łapy na stole lub płycie.
- Wykonanie ze stali do ulepszania cieplnego – przystosowane do pracy w warunkach obciążeń mechanicznych, co przekłada się na dłuższą żywotność elementu.
- Powierzchnia lakierowana – podnosi odporność na czynniki zewnętrzne, co redukuje konieczność częstej konserwacji.
Zastosowanie
Łapa znajduje zastosowanie w systemach mocowania detali na stołach obrabiarek, płytach montażowych i w przyrządach obróbkowych. Przeznaczona jest do współpracy z dociskami i śrubami M12 oraz M14 w warsztatach mechanicznych, narzędziowniach, działach utrzymania ruchu oraz w liniach produkcyjnych, gdzie wymagane jest pewne, mechaniczne mocowanie elementów podczas obróbki lub montażu.

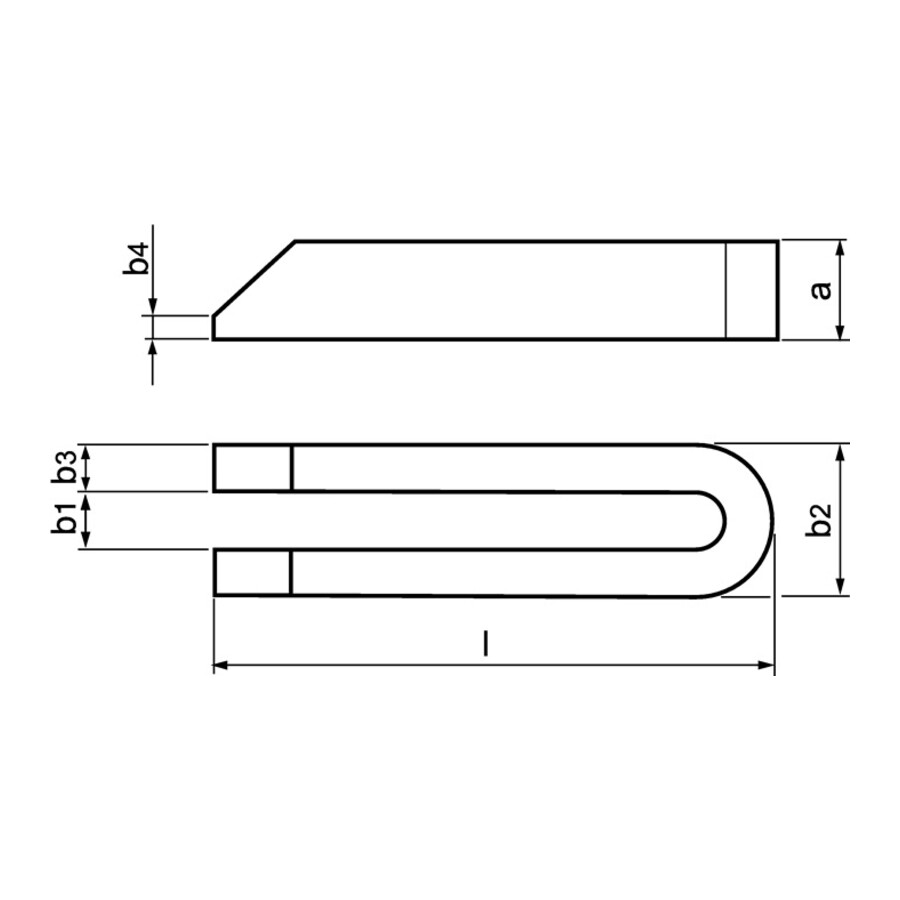

Specyfikacja techniczna
- Rodzaj elementu: łapa dociskowa widlasta ze ściętą krawędzią
- Do śrub: M12, M14
- Rozmiar: 14x125 mm
- A: 25 mm
- B1: 14 mm
- B2: 38 mm
- B3: 12 mm
- B4: 6 mm
- L: 125 mm
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Z jakimi śrubami współpracuje ta łapa dociskowa widlasta?
Element jest przeznaczony do współpracy ze śrubami o gwincie M12 oraz M14.
Jaki jest rozmiar łapy dociskowej 14x125 mm?
Rozmiar łapy wynosi 14x125 mm, przy długości L równej 125 mm oraz szerokości B1 równej 14 mm.
Jakie są wymiary A, B1, B2, B3, B4 tej łapy dociskowej?
Wymiary wynoszą: A = 25 mm, B1 = 14 mm, B2 = 38 mm, B3 = 12 mm, B4 = 6 mm.
Czy łapa ma zabezpieczoną powierzchnię?
Element posiada powierzchnię lakierowaną.
Pliki do pobrania:
Dane techniczne
| L [mm] | 125 |
| A [mm] | 25 |
| B1 [mm] | 14 |
| B2 [mm] | 38 |
| B3 [mm] | 12 |
| B4 [mm] | 6 |
| Rozmiar [mm] | 14x125 |
| Do śrub | M12, M14 |
