Łapa dociskowa widlasta ze ściętą krawędzią 6315B M12, M14 14x160 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa widlasta ze ściętą krawędzią 14x160 mm 6315B
Element mocujący przeznaczony do budowy uchwytów i docisków maszynowych, współpracujący ze śrubami montażowymi w typowych rozmiarach. Rozwiązanie skierowane do konstruktorów, działów utrzymania ruchu oraz warsztatów narzędziowych budujących lub modernizujących oprzyrządowanie.
Cechy i korzyści
- Ścięta krawędź – umożliwia docisk w miejscach o ograniczonej przestrzeni, ułatwiając dostęp w gniazdach mocujących.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia stabilne przenoszenie obciążeń docisku i dłuższą żywotność w warunkach pracy warsztatowej.
- Powierzchnia lakierowana – zwiększa odporność na czynniki zewnętrzne i ułatwia utrzymanie elementu w czystości.
- Kompatybilność z typowymi śrubami M12, M14 – pozwala wykorzystać standardowe elementy złączne, redukując koszty magazynowania części.
- Wymiary dopasowane do systemów mocowań – ułatwiają integrację łapy z istniejącymi stołami, płytami i przyrządami mocującymi.
Zastosowanie
Łapa przeznaczona jest do budowy i rozbudowy uchwytów mocujących detale na stołach obrabiarek oraz płytach montażowych, w szczególności w przyrządach obróbkowych i spawalniczych. Sprawdza się w aplikacjach, w których wymagane jest pewne, mechaniczne dociskanie elementów za pomocą śrub M12 lub M14, m.in. w warsztatach mechanicznych, narzędziowniach oraz działach utrzymania ruchu.
Specyfikacja techniczna
- Typ: Łapa dociskowa widlasta ze ściętą krawędzią
- Oznaczenie: 6315B
- Przeznaczenie: Uchwyty mocujące, dociski
- Do śrub: M12, M14

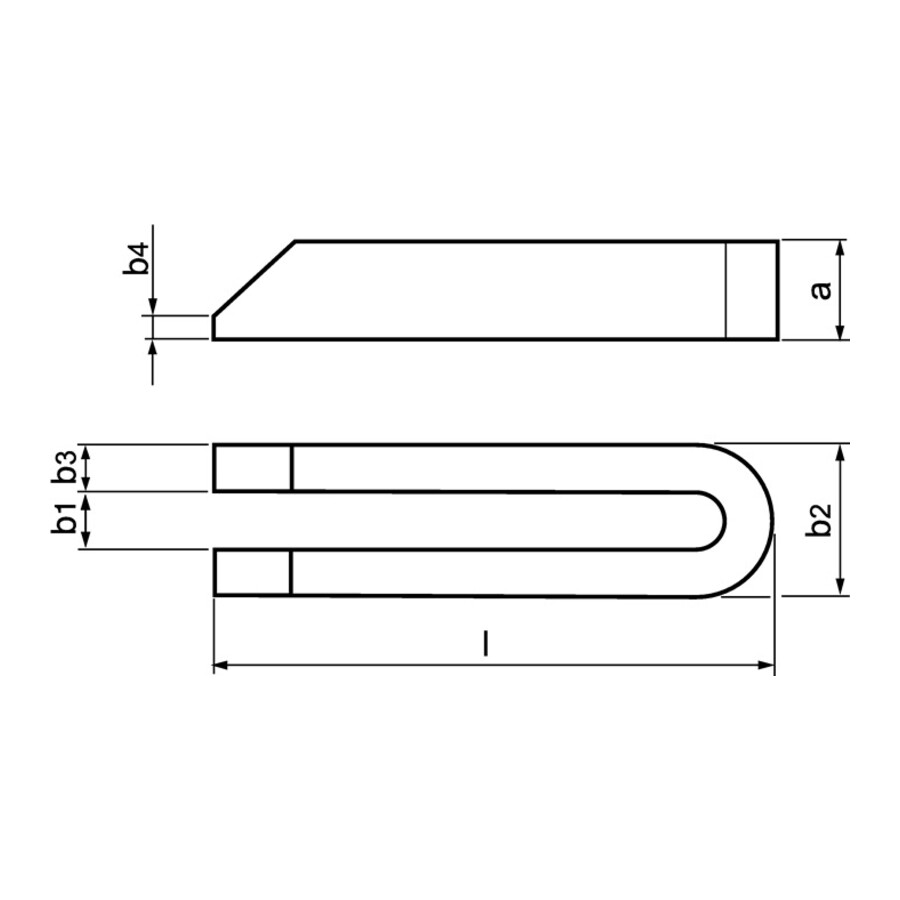

- Rozmiar: 14x160 mm
- A: 25 mm
- B1: 14 mm
- B2: 38 mm
- B3: 12 mm
- B4: 6 mm
- L: 160 mm
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element przeznaczony jest do współpracy ze śrubami w rozmiarach M12 oraz M14.
Jakie są wymiary łapy dociskowej 6315B 14x160 mm?
Rozmiar łapy to 14x160 mm, przy wymiarach A=25 mm, B1=14 mm, B2=38 mm, B3=12 mm, B4=6 mm oraz długości L=160 mm.
Z jakiego materiału wykonana jest łapa i jaką ma powierzchnię?
Element wykonany jest ze stali do ulepszania cieplnego, a jego powierzchnia jest lakierowana.
Czy łapa nadaje się do budowy uchwytów i docisków maszynowych?
Tak, produkt przeznaczony jest do zastosowań jako element uchwytów mocujących i docisków, współpracujących ze śrubami M12 i M14.
Pliki do pobrania:
Dane techniczne
| Rozmiar [mm] | 14x160 |
| Do śrub | M12, M14 |
| L [mm] | 160 |
| A [mm] | 25 |
| B1 [mm] | 14 |
| B2 [mm] | 38 |
| B3 [mm] | 12 |
| B4 [mm] | 6 |
