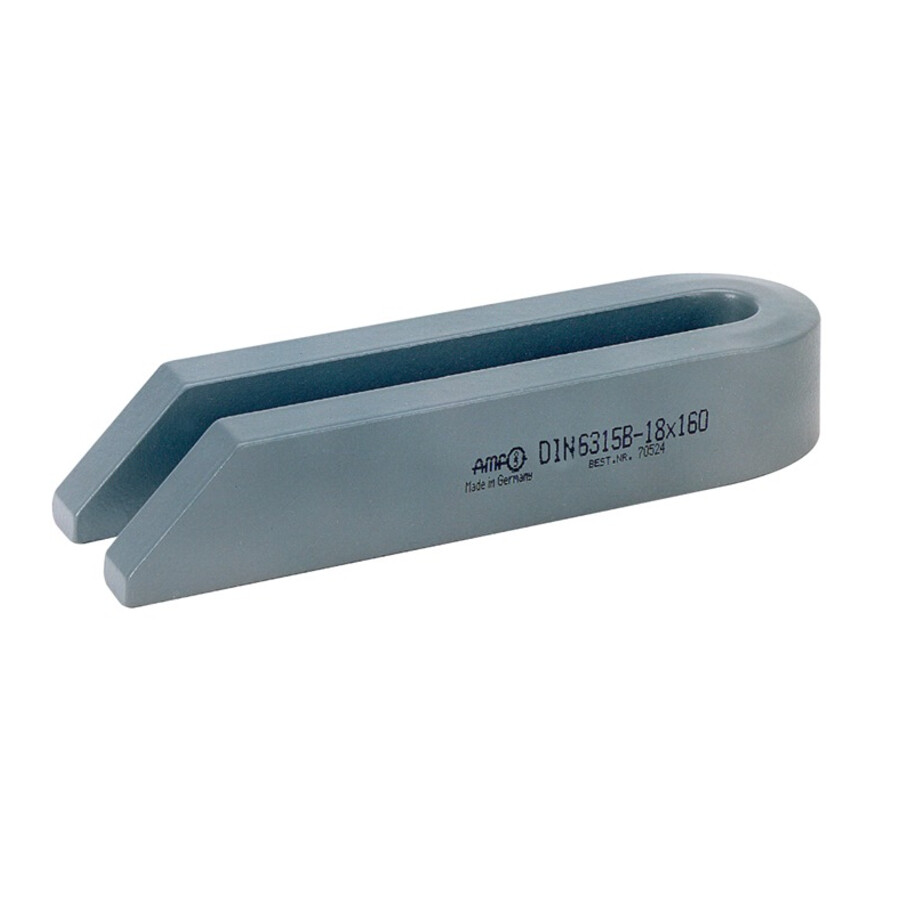

Łapa dociskowa widlasta ze ściętą krawędzią 6315B M12, M14 14x200 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa widlasta ze ściętą krawędzią 14x200 mm do śrub M12, M14
Element mocujący przeznaczony do stabilnego dociskania detali w przyrządach, uchwytach i na stołach obróbkowych. Rozwiązanie dla użytkowników poszukujących powtarzalnego mocowania przy wykorzystaniu śrub o określonych średnicach.
Cechy i korzyści
- Widlasta konstrukcja – umożliwia wygodne prowadzenie śruby mocującej i pewne oparcie docisku na elemencie.
- Ścięta krawędź – ułatwia dosunięcie elementu mocującego do detalu oraz zwiększa dostęp w ograniczonej przestrzeni.
- Zakres do śrub M12, M14 – pozwala stosować standardowe śruby mocujące, co upraszcza kompletację osprzętu.
- Powierzchnia lakierowana – pomaga zabezpieczyć element przed wpływem środowiska pracy i ułatwia utrzymanie go w czystości.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia stabilność wymiarową i odporność na obciążenia eksploatacyjne.
- Rozmiar 14x200 mm – dostosowany do aplikacji wymagających dłuższego ramienia dociskowego.
Zastosowanie
Łapa przeznaczona do zastosowań w systemach mocowania detali, przyrządach obróbkowych oraz uchwytach, w których wymagane jest wykorzystanie śrub M12 lub M14. Może być stosowana na stołach montażowych, stanowiskach produkcyjnych i w warsztatach, wszędzie tam, gdzie potrzebny jest powtarzalny, mechaniczny docisk elementów.

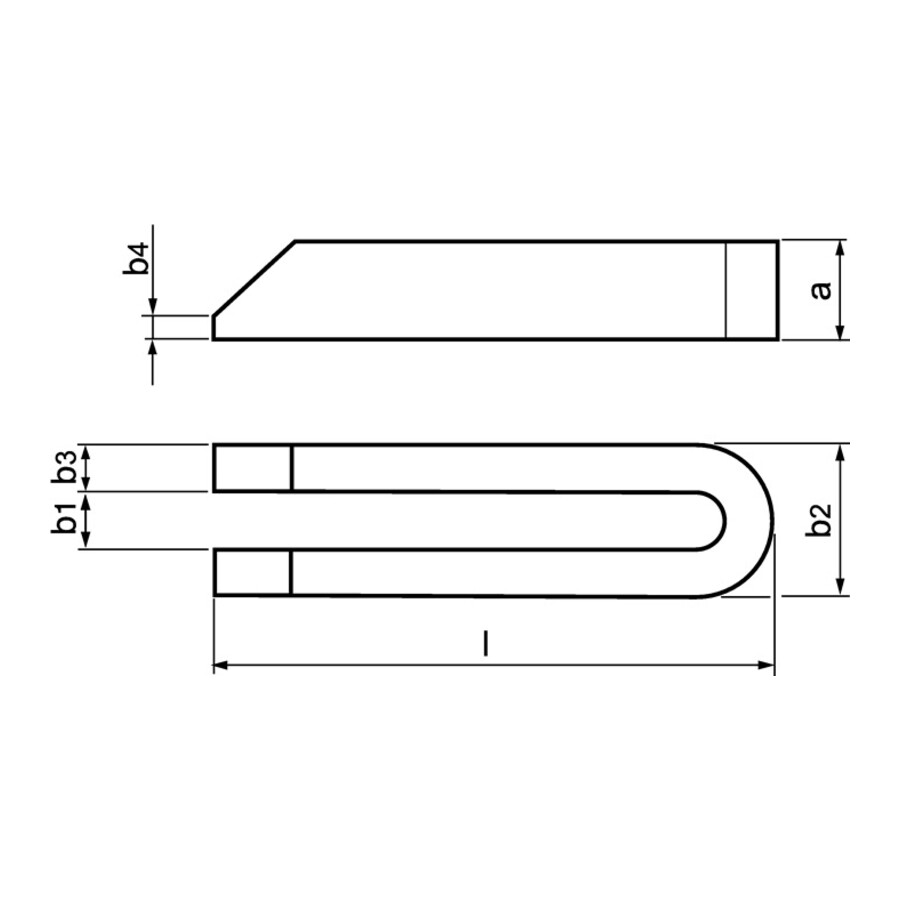

Specyfikacja techniczna
- Przeznaczenie: Uchwyty mocujące, dociski
- Do śrub: M12, M14
- Rozmiar: 14x200 mm
- A: 25 mm
- B1: 14 mm
- B2: 38 mm
- B3: 12 mm
- B4: 6 mm
- L: 200 mm
- Wykonanie: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
- Krawędź: ścięta
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element jest przystosowany do współpracy ze śrubami mocującymi o gwincie M12 oraz M14.
Jaki jest rozmiar łapy dociskowej 14x200 mm?
Rozmiar narzędzia wynosi 14x200 mm, przy długości L równej 200 mm oraz szerokości B1 równej 14 mm.
Z jakiego materiału wykonana jest łapa dociskowa?
Produkt wykonano ze stali do ulepszania cieplnego.
Czy powierzchnia łapy dociskowej jest w jakiś sposób zabezpieczona?
Powierzchnia elementu jest lakierowana.
Pliki do pobrania:
Dane techniczne
| Do śrub | M12, M14 |
| L [mm] | 200 |
| A [mm] | 25 |
| B1 [mm] | 14 |
| B2 [mm] | 38 |
| B3 [mm] | 12 |
| B4 [mm] | 6 |
| Rozmiar [mm] | 14x200 |
