Łapa dociskowa widlasta ze ściętą krawędzią 6315B M16, M18 18x160 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

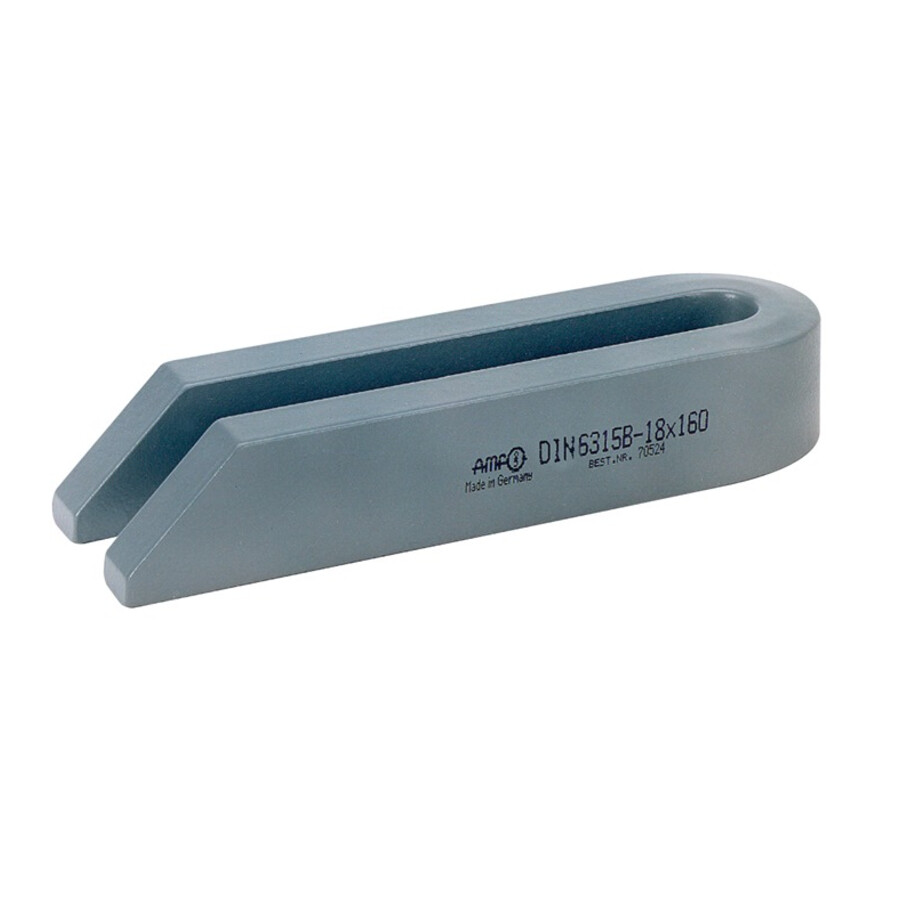

Łapa dociskowa widlasta ze ściętą krawędzią 18x160 mm M16 M18
Łapa dociskowa widlasta przeznaczona do współpracy ze śrubami mocującymi w rozmiarach M16 i M18, stosowana w oprzyrządowaniu mocującym, przyrządach montażowych i stanowiskach obróbczych. Sprawdza się w aplikacjach, gdzie wymagany jest pewny docisk elementów przy ograniczonej przestrzeni roboczej.
Cechy i korzyści
- Ścięta krawędź łapy – ułatwia dostęp w ciasnych strefach mocowania i pozwala dociskać detale blisko krawędzi stołu lub przyrządu.
- Współpraca ze śrubami M16 i M18 – umożliwia zastosowanie w standardowych systemach mocowania, co ogranicza konieczność posiadania wielu typów docisków.
- Długość 160 mm – zapewnia odpowiednie ramię docisku, co przekłada się na stabilne mocowanie detali podczas obróbki lub montażu.
- Powierzchnia lakierowana – zwiększa odporność na czynniki zewnętrzne i poprawia trwałość elementu w warunkach warsztatowych i produkcyjnych.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia wysoką wytrzymałość mechaniczną, co redukuje ryzyko odkształceń podczas mocowania.
Zastosowanie
Stosowana jako element systemów mocujących na stołach maszynowych, w przyrządach obróbkowych i montażowych, w warsztatach mechanicznych oraz w działach utrzymania ruchu. Odpowiednia do mocowania detali podczas obróbki skrawaniem, wiercenia, frezowania oraz przy operacjach montażowych wymagających pewnego, regulowanego docisku z wykorzystaniem śrub M16 lub M18.
Specyfikacja techniczna
- Typ produktu: łapa dociskowa widlasta
- Przeznaczenie: do śrub M16, M18
- Rozmiar: 18x160 mm

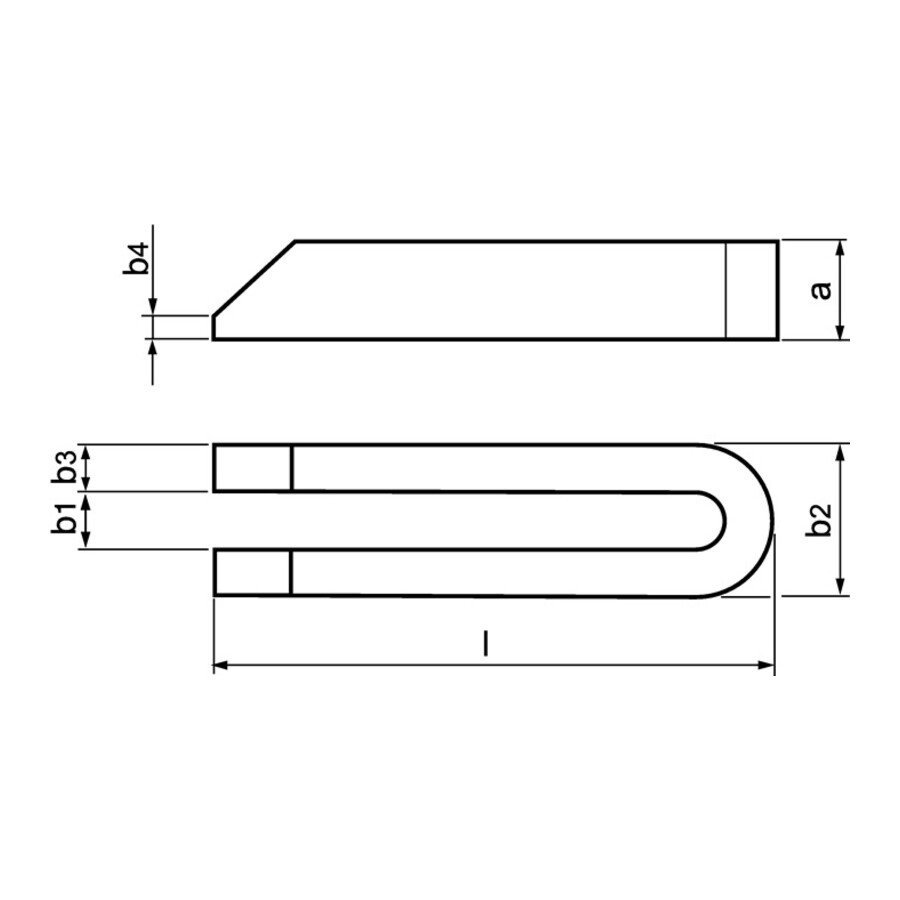

- A: 30 mm
- B1: 18 mm
- B2: 48 mm
- B3: 15 mm
- B4: 8 mm
- L: 160 mm
- Wykonanie: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
- Dodatkowa cecha: ścięta krawędź
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element jest przystosowany do współpracy ze śrubami mocującymi w rozmiarach M16 oraz M18.
Jaki jest rozmiar i długość łapy dociskowej?
Łapa ma rozmiar 18x160 mm, przy czym długość całkowita L wynosi 160 mm.
Z jakiego materiału wykonana jest łapa dociskowa i jaką ma powierzchnię?
Produkt jest wykonany ze stali do ulepszania cieplnego, a powierzchnia jest lakierowana.
Jakie są wymiary A, B1, B2, B3 i B4 tej łapy dociskowej?
Wymiary wynoszą: A – 30 mm, B1 – 18 mm, B2 – 48 mm, B3 – 15 mm, B4 – 8 mm.
Pliki do pobrania:
Dane techniczne
| B3 [mm] | 15 |
| B4 [mm] | 8 |
| Rozmiar [mm] | 18x160 |
| Do śrub | M16, M18 |
| L [mm] | 160 |
| A [mm] | 30 |
| B1 [mm] | 18 |
| B2 [mm] | 48 |
