Łapa dociskowa widlasta ze ściętą krawędzią 6315B M16, M18 18x200 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

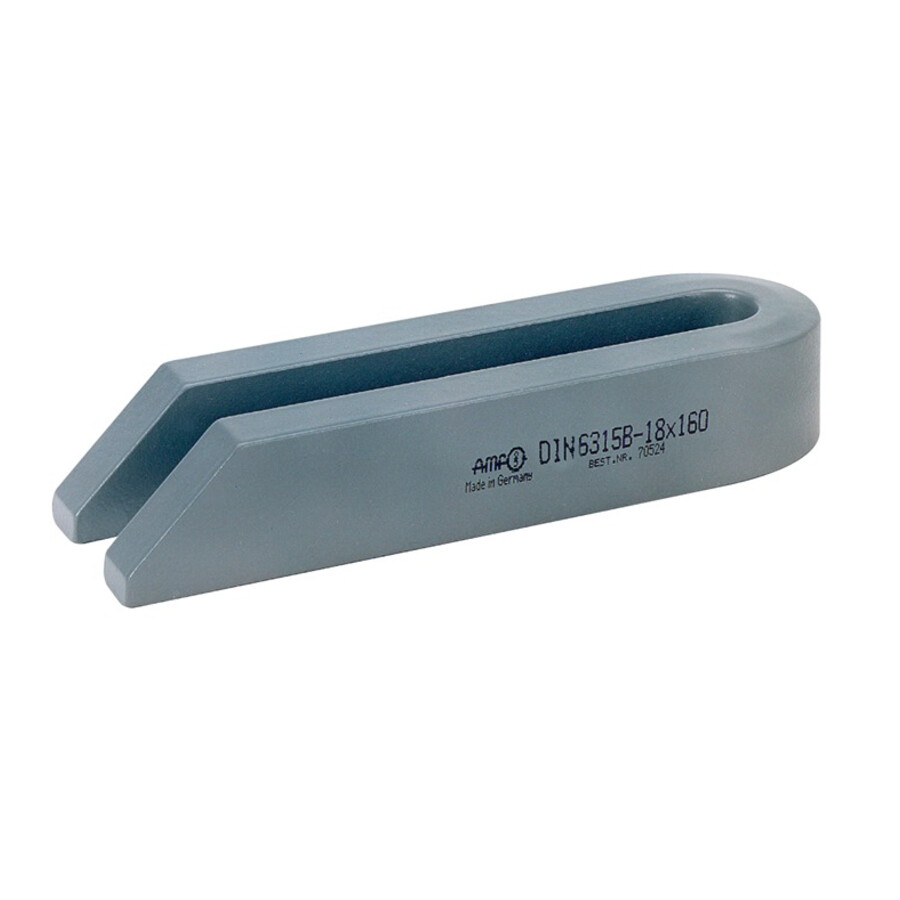

Łapa dociskowa widlasta ze ściętą krawędzią 18x200 mm do śrub M16, M18
Element dociskowy przeznaczony do budowy uchwytów mocujących oraz opraw śrubowych w aplikacjach przemysłowych i warsztatowych. Sprawdza się przy mocowaniu detali na stołach obrabiarek, przyrządach montażowych oraz różnego rodzaju bazach technologicznych.
Cechy i korzyści
- Widlasta konstrukcja – umożliwia stabilne oparcie i równomierny rozkład sił docisku na mocowany element, co ogranicza ryzyko przesunięcia detalu.
- Ścięta krawędź – ułatwia ustawienie łapy w ograniczonej przestrzeni oraz przy detalach o nieregularnych kształtach, skracając czas przezbrajania oprzyrządowania.
- Przeznaczenie do śrub M16 i M18 – kompatybilność z popularnymi rozmiarami śrub dociskowych upraszcza dobór elementów systemu mocowania.
- Długość 200 mm – pozwala na uzyskanie odpowiedniej dźwigni oraz regulację punktu podparcia względem mocowanego przedmiotu.
- Stal do ulepszania cieplnego – zapewnia wysoką trwałość eksploatacyjną łapy, co ogranicza częstotliwość wymiany elementów mocujących.
- Powierzchnia lakierowana – zwiększa odporność na czynniki środowiskowe i ułatwia utrzymanie elementu w czystości.
Zastosowanie
Łapa znajduje zastosowanie w systemach mocowania detali na stołach obrabiarek, przyrządach spawalniczych i montażowych, w oprzyrządowaniu technologiczno-mocującym w narzędziowniach, działach utrzymania ruchu oraz warsztatach ślusarskich. Może być używana wszędzie tam, gdzie wymagane jest mechaniczne dociskanie elementów z użyciem śrub M16 lub M18.
Specyfikacja techniczna
- Typ: łapa dociskowa widlasta ze ściętą krawędzią
- Przeznaczenie: uchwyty mocujące, dociski
- Do śrub: M16, M18
- Rozmiar: 18x200 mm
- A: 30 mm
- B1: 18 mm
- B2: 48 mm
- B3: 15 mm
- B4: 8 mm
- L: 200 mm
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element jest przeznaczony do współpracy ze śrubami mocującymi w rozmiarach M16 oraz M18.
Jaki jest rozmiar i długość łapy dociskowej?
Rozmiar łapy wynosi 18x200 mm, przy czym długość całkowita L to 200 mm.
Z jakiego materiału wykonana jest łapa dociskowa?
Łapa wykonana jest ze stali do ulepszania cieplnego, co pozwala na uzyskanie odpowiednich parametrów wytrzymałościowych.

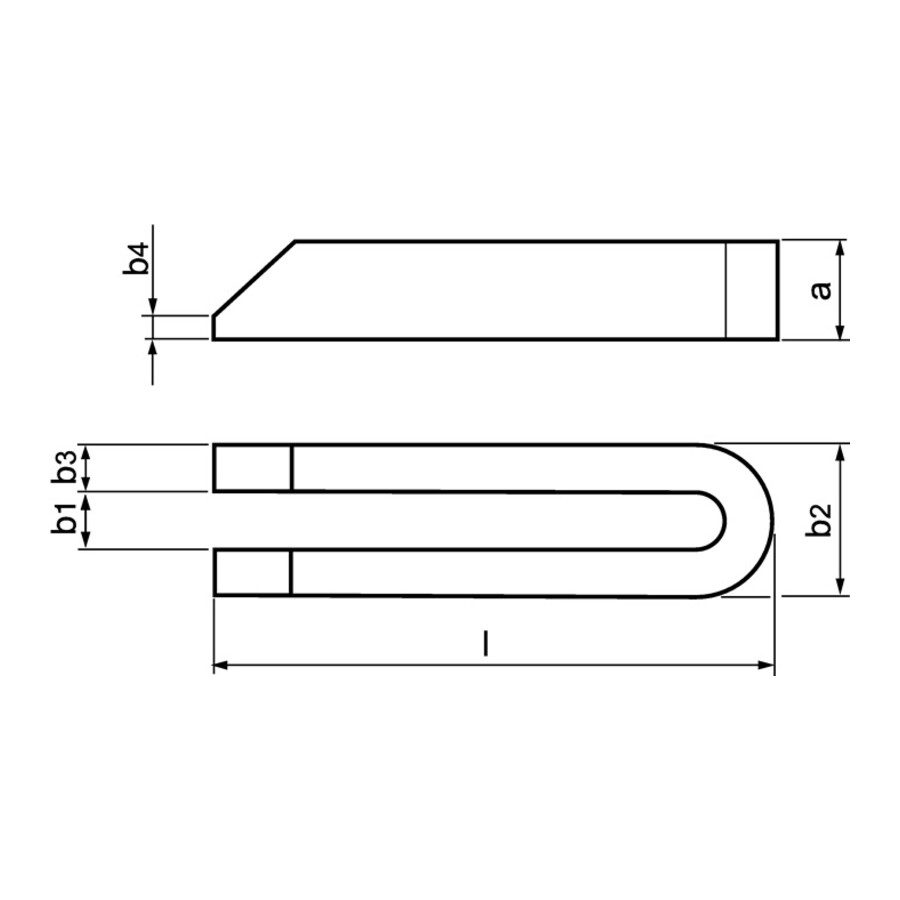

Jakie wymiary ma część robocza łapy (A, B1, B2, B3, B4)?
Wymiary wynoszą: A = 30 mm, B1 = 18 mm, B2 = 48 mm, B3 = 15 mm, B4 = 8 mm.
Pliki do pobrania:
Dane techniczne
| Rozmiar [mm] | 18x200 |
| Do śrub | M16, M18 |
| L [mm] | 200 |
| A [mm] | 30 |
| B1 [mm] | 18 |
| B2 [mm] | 48 |
| B3 [mm] | 15 |
| B4 [mm] | 8 |
