Łapa dociskowa widlasta ze ściętą krawędzią 6315B M16, M18 18x250 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

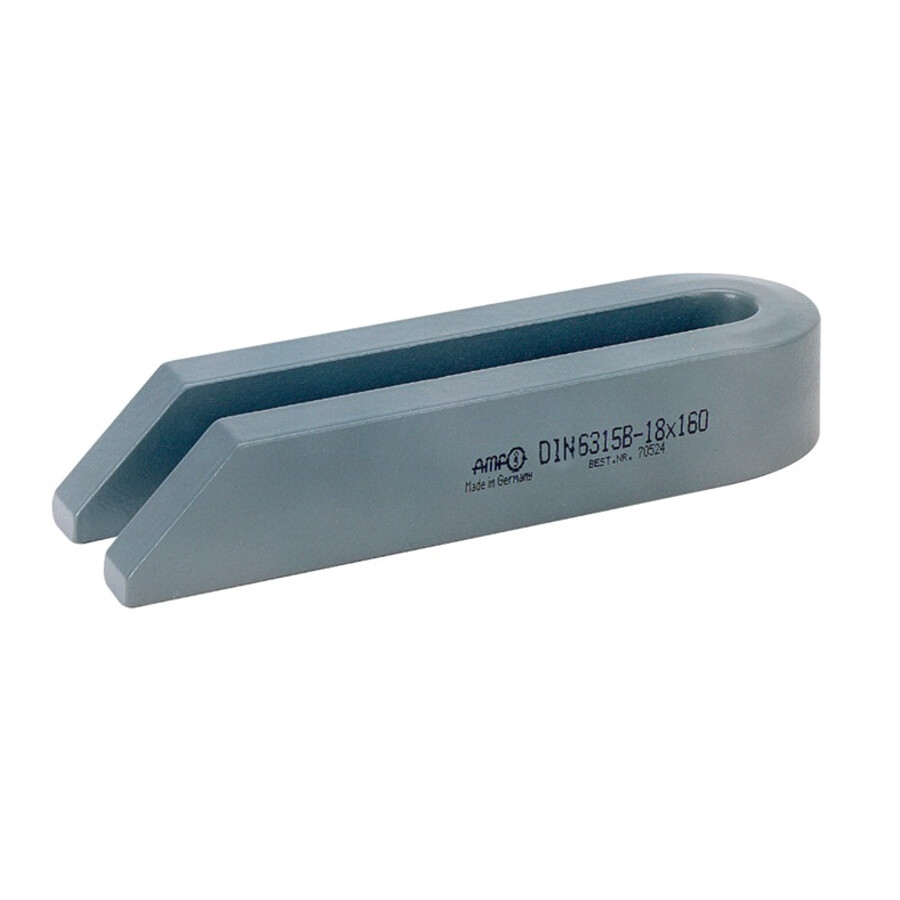

Łapa dociskowa widlasta ze ściętą krawędzią 18x250 mm 6315B M16, M18 marki
Element mocujący przeznaczony do budowy opraw mocujących i docisków maszynowych, współpracujący ze śrubami w rozmiarach M16 i M18. Sprawdza się w aplikacjach wymagających pewnego docisku detalu oraz powtarzalnego pozycjonowania w procesach obróbki i montażu.
Cechy i korzyści
- Widlasta konstrukcja łapy – umożliwia pewne oparcie i stabilny docisk detalu, co ogranicza ryzyko jego przesunięcia podczas pracy.
- Ścięta krawędź – ułatwia dostęp w ograniczonej przestrzeni i pozwala na docisk elementów o zróżnicowanych kształtach, poprawiając elastyczność mocowania.
- Kompatybilność ze śrubami M16 i M18 – pozwala wykorzystać standardowe elementy złączne, co upraszcza kompletowanie oprzyrządowania i obniża koszty magazynowania.
- Stal do ulepszania cieplnego – zapewnia wysoką trwałość eksploatacyjną i odporność na obciążenia występujące podczas mocowania.
- Powierzchnia lakierowana – zwiększa odporność na czynniki zewnętrzne i ułatwia utrzymanie elementu w czystości.
- Dokładnie zdefiniowane wymiary – pozwalają na precyzyjne zaprojektowanie stanowiska mocującego i uniknięcie kolizji z innymi elementami oprzyrządowania.
Zastosowanie
Stosowana jako łapa dociskowa w uchwytach mocujących i systemach dociskowych współpracujących ze śrubami M16 i M18. Przeznaczona do mocowania detali na stołach maszyn, przyrządach obróbkowych oraz stanowiskach montażowych, w szczególności tam, gdzie wymagany jest pewny docisk przy ograniczonej przestrzeni i konieczności stosowania elementów o określonych wymiarach.
Specyfikacja techniczna
- Typ: łapa dociskowa widlasta ze ściętą krawędzią
- Oznaczenie: 6315B
- Do śrub: M16, M18
- Rozmiar: 18x250 mm

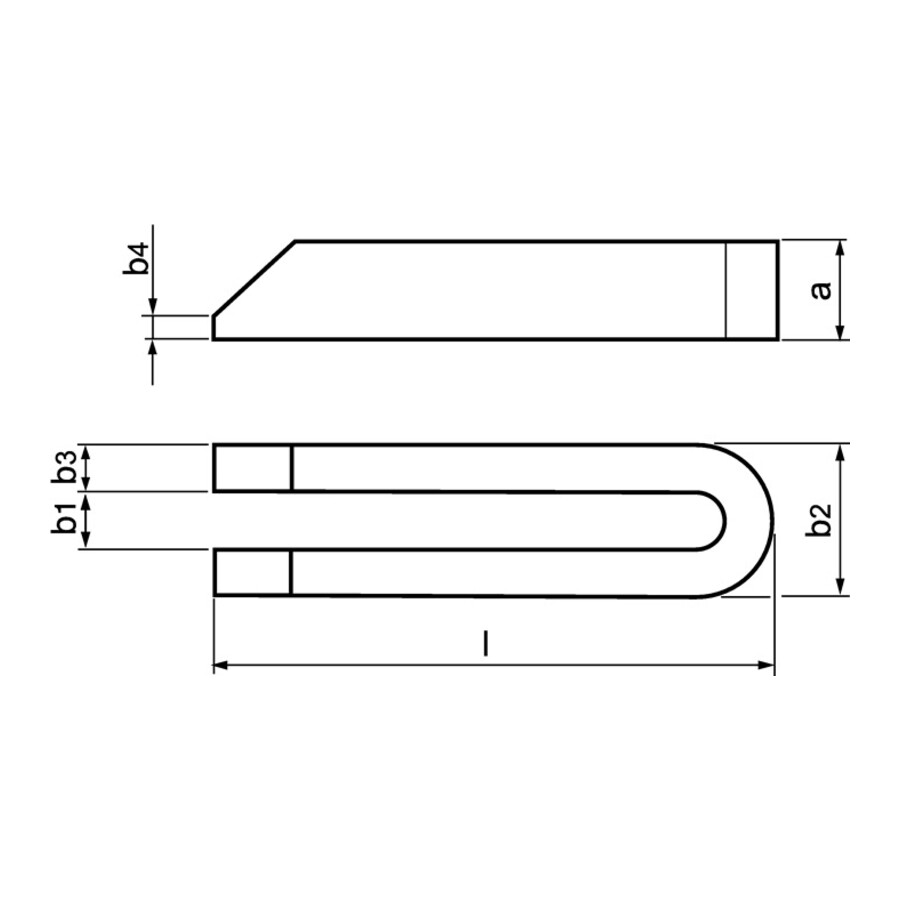

- A: 40 mm
- B1: 18 mm
- B2: 48 mm
- B3: 15 mm
- B4: 10 mm
- L: 250 mm
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element jest przystosowany do współpracy ze śrubami w rozmiarach M16 oraz M18.
Jakie są wymiary łapy dociskowej 18x250 mm 6315B?
Rozmiar wynosi 18x250 mm, długość L to 250 mm, a pozostałe wymiary: A – 40 mm, B1 – 18 mm, B2 – 48 mm, B3 – 15 mm, B4 – 10 mm.
Z jakiego materiału wykonana jest łapa i jaką ma powierzchnię?
Wykonana jest ze stali do ulepszania cieplnego, a powierzchnia jest lakierowana.
Do jakich zastosowań można wykorzystać tę łapę dociskową?
Może być stosowana w uchwytach mocujących i dociskach do mocowania detali na stołach maszyn, przyrządach obróbkowych i stanowiskach montażowych, wszędzie tam, gdzie wykorzystuje się śruby M16 lub M18.
Pliki do pobrania:
Dane techniczne
| B4 [mm] | 10 |
| Rozmiar [mm] | 18x250 |
| Do śrub | M16, M18 |
| L [mm] | 250 |
| A [mm] | 40 |
| B1 [mm] | 18 |
| B2 [mm] | 48 |
| B3 [mm] | 15 |
