Łapa dociskowa widlasta ze ściętą krawędzią 6315B M20, M22 22x200 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

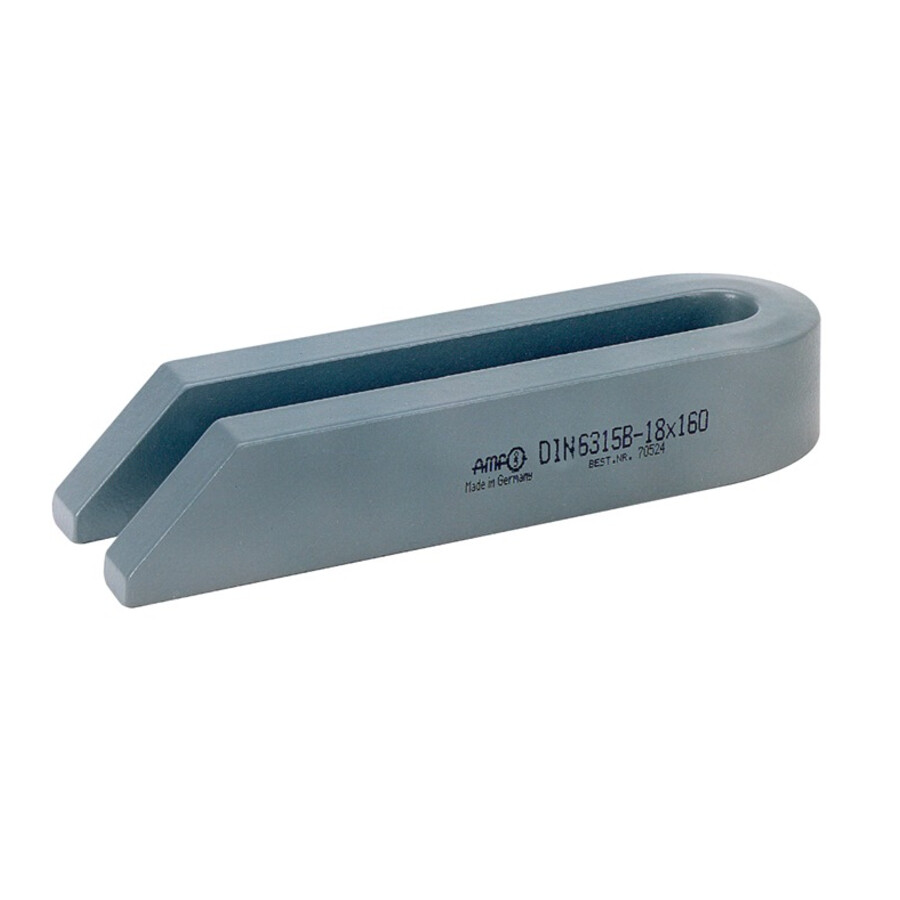

Łapa dociskowa widlasta ze ściętą krawędzią 22x200 mm 6315B M20, M22 marka
Specjalistyczna łapa dociskowa widlasta przeznaczona do mocowania elementów z wykorzystaniem śrub o określonych rozmiarach, stosowana w oprzyrządowaniu, mocowaniach warsztatowych i montażowych. Rozwiązanie skierowane do działów utrzymania ruchu, narzędziowni, producentów maszyn oraz warsztatów wymagających powtarzalnego i stabilnego docisku.
Cechy i korzyści
- Ścięta krawędź – ułatwia dostęp i pozycjonowanie docisku w ograniczonej przestrzeni, co przyspiesza przygotowanie mocowania.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia stabilność kształtu podczas pracy i ogranicza ryzyko odkształceń przy wielokrotnym zaciskaniu.
- Powierzchnia lakierowana – poprawia odporność na warunki otoczenia i ułatwia utrzymanie elementu w czystości.
- Przystosowanie do śrub M20, M22 – umożliwia integrację z typowymi układami mocującymi stosowanymi w maszynach i oprzyrządowaniu.
- Rozmiar 22x200 mm – pozwala na zastosowanie w mocowaniach wymagających dłuższej łapy przy zachowaniu odpowiedniej szerokości roboczej.
Zastosowanie
Element przeznaczony do budowy i rozbudowy systemów mocujących w obróbce, montażu i pracach warsztatowych, wszędzie tam, gdzie wymagany jest pewny docisk realizowany przez śruby M20 lub M22. Sprawdza się przy mocowaniu detali na stołach montażowych, w uchwytach specjalnych, przyrządach technologicznych oraz w aplikacjach serwisowych, gdzie istotna jest powtarzalność ustawienia i stabilne utrzymanie elementu.
Specyfikacja techniczna
- Typ produktu: Łapa dociskowa widlasta
- Zakres śrub: M20, M22
- Rozmiar: 22x200 mm

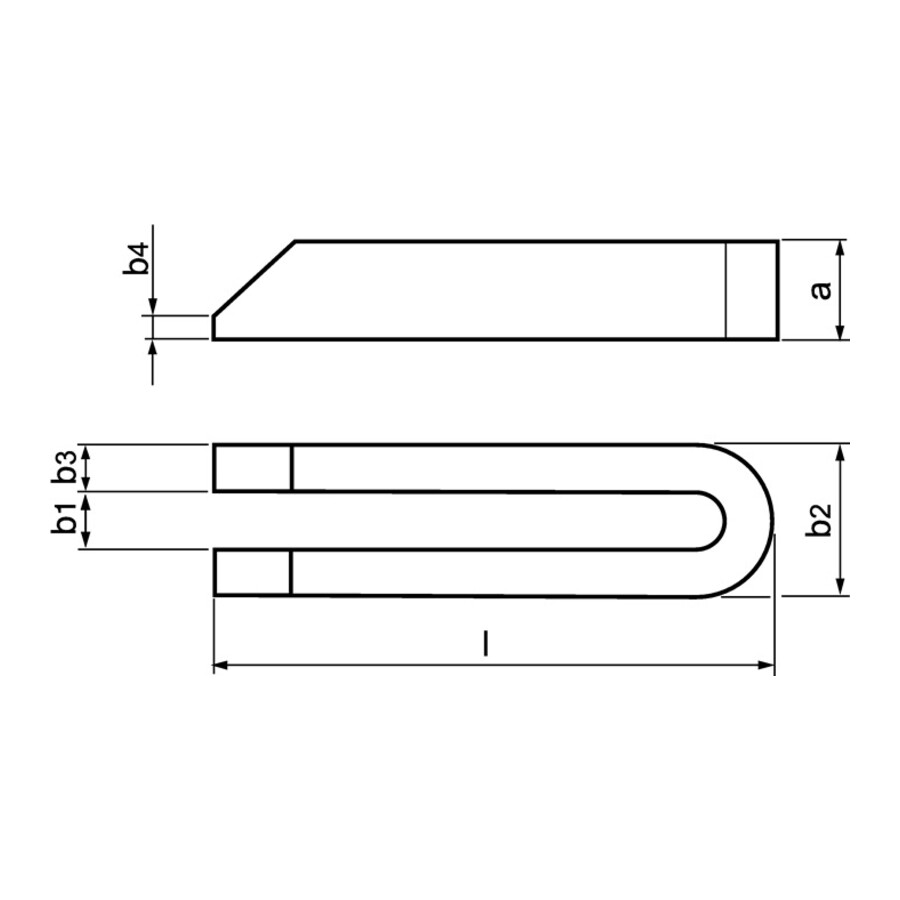

- A [mm]: 40
- B1 [mm]: 22
- B2 [mm]: 52
- B3 [mm]: 15
- B4 [mm]: 10
- L [mm]: 200
- Wykonanie: ze ściętą krawędzią
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element jest przeznaczony do współpracy ze śrubami mocującymi w rozmiarze M20 oraz M22.
Jakie są wymiary łapy dociskowej 22x200 mm 6315B?
Łapa ma rozmiar 22x200 mm, przy czym A = 40 mm, B1 = 22 mm, B2 = 52 mm, B3 = 15 mm, B4 = 10 mm, a długość L = 200 mm.
Z jakiego materiału wykonana jest ta łapa dociskowa?
Produkt wykonano ze stali do ulepszania cieplnego, a jego powierzchnia jest lakierowana.
Czym wyróżnia się wykonanie ze ściętą krawędzią?
Ścięta krawędź ułatwia montaż w miejscach o ograniczonej przestrzeni i pozwala lepiej dopasować element do układu mocującego.
Pliki do pobrania:
Dane techniczne
| Do śrub | M20, M22 |
| L [mm] | 200 |
| A [mm] | 40 |
| B1 [mm] | 22 |
| B2 [mm] | 52 |
| B3 [mm] | 15 |
| B4 [mm] | 10 |
| Rozmiar [mm] | 22x200 |
