Łapa dociskowa widlasta ze ściętą krawędzią 6315B M20, M22 22x250 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

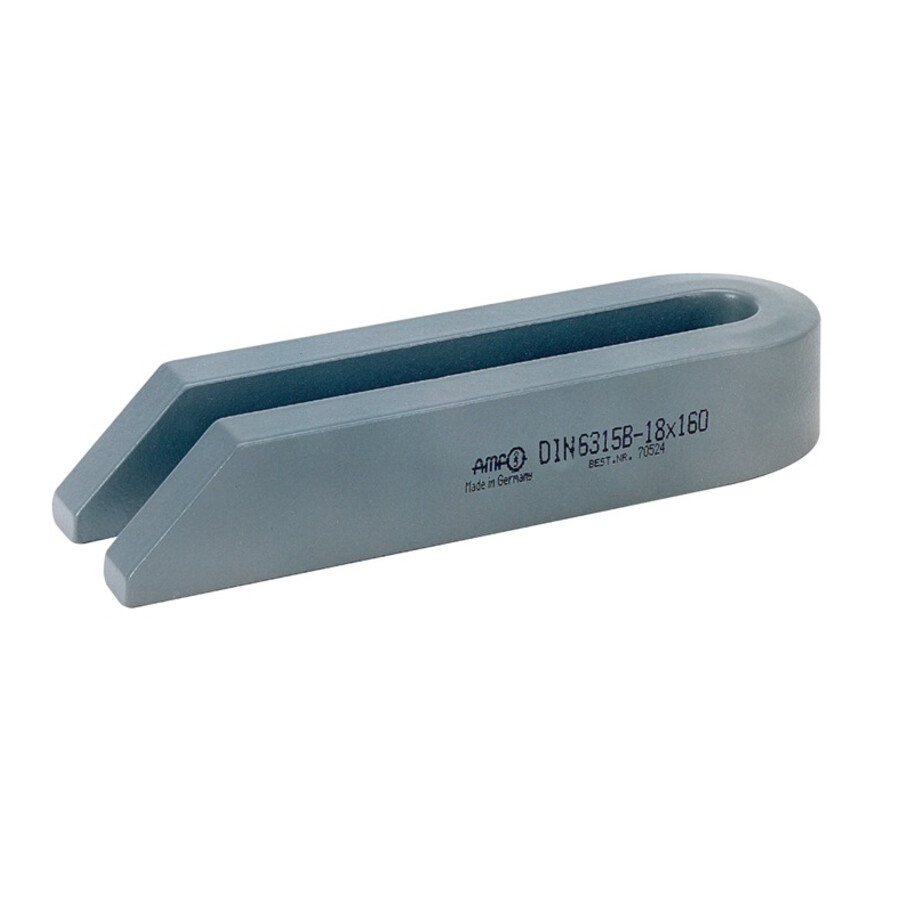

Łapa dociskowa widlasta ze ściętą krawędzią 22x250 mm 6315B M20 M22
Łapa dociskowa widlasta przeznaczona do współpracy ze śrubami mocującymi, umożliwiająca pewne zamocowanie elementów na stołach, płytach i przyrządach obróbkowych. Rozwiązanie kierowane jest do narzędziowni, działów utrzymania ruchu oraz warsztatów mechanicznych, które wymagają stabilnego i powtarzalnego mocowania.
Cechy i korzyści
- Ścięta krawędź – ułatwia docisk w pobliżu krawędzi detalu, co pozwala lepiej wykorzystać przestrzeń roboczą.
- Możliwość współpracy ze śrubami M20 i M22 – elastyczne dopasowanie do istniejących śrub mocujących ogranicza potrzebę dodatkowych zakupów.
- Długość 250 mm – umożliwia uzyskanie stabilnego podparcia i pewnego zacisku przy mocowaniu większych elementów.
- Rozmiar 22x250 mm – dobrany pod typowe zastosowania warsztatowe i produkcyjne, co ułatwia integrację z istniejącymi przyrządami.
- Stal do ulepszania cieplnego – zapewnia trwałą pracę elementu dociskowego i odporność na obciążenia eksploatacyjne.
- Powierzchnia lakierowana – poprawia odporność na czynniki zewnętrzne, co przekłada się na dłuższą żywotność w środowisku produkcyjnym.
Zastosowanie
Element przeznaczony do budowy i rozbudowy systemów mocowania w obróbce skrawaniem, montażu i kontroli jakości, w szczególności do współpracy z śrubami M20 i M22. Sprawdzi się przy mocowaniu detali na stołach obrabiarek, płytach traserskich oraz w przyrządach mocujących używanych w produkcji seryjnej i jednostkowej.

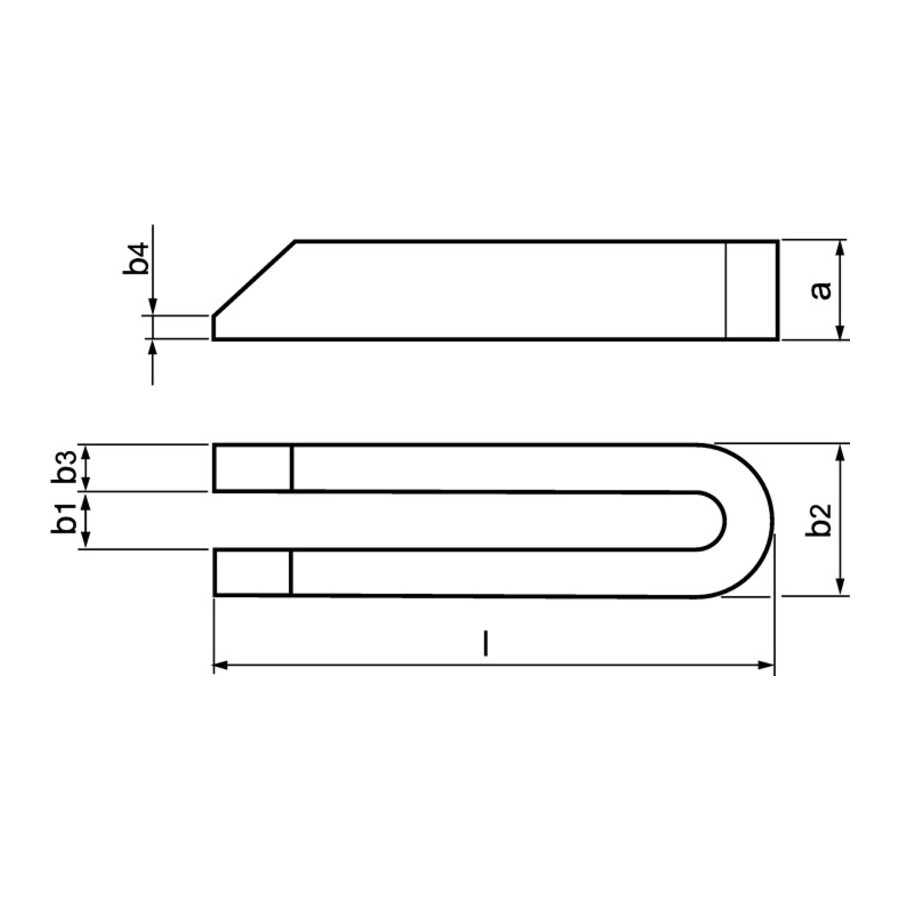

Specyfikacja techniczna
- Typ: łapa dociskowa widlasta ze ściętą krawędzią
- Oznaczenie: 6315B
- Do śrub: M20, M22
- Rozmiar: 22x250 mm
- A: 40 mm
- B1: 22 mm
- B2: 62 mm
- B3: 20 mm
- B4: 10 mm
- L: 250 mm
- Materiał: stal do ulepszania cieplnego
- Wykończenie: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Element jest przystosowany do współpracy ze śrubami mocującymi o gwincie M20 i M22.
Jakie są wymiary łapy dociskowej 6315B 22x250 mm?
Rozmiar wynosi 22x250 mm, długość L to 250 mm, a pozostałe wymiary to: A – 40 mm, B1 – 22 mm, B2 – 62 mm, B3 – 20 mm, B4 – 10 mm.
Z jakiego materiału wykonana jest ta łapa dociskowa?
Produkt wykonany jest ze stali do ulepszania cieplnego.
Czy powierzchnia łapy dociskowej jest zabezpieczona powłoką?
Tak, element jest lakierowany.
Pliki do pobrania:
Dane techniczne
| Rozmiar [mm] | 22x250 |
| Do śrub | M20, M22 |
| L [mm] | 250 |
| A [mm] | 40 |
| B1 [mm] | 22 |
| B2 [mm] | 62 |
| B3 [mm] | 20 |
| B4 [mm] | 10 |
