Łapa dociskowa widlasta ze ściętą krawędzią 6315B M20, M22 22x315 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa widlasta ze ściętą krawędzią 22x315 mm
Łapa dociskowa widlasta ze ściętą krawędzią przeznaczona do współpracy ze śrubami M20 i M22 stanowi element mocujący do stabilnego zaciskania detali na stanowiskach obróbczych i montażowych. Sprawdza się w przyrządach mocujących, gdzie wymagane jest pewne, powtarzalne zamocowanie przy ograniczonej przestrzeni.
Cechy i korzyści
- Ścięta krawędź – ułatwia dostęp w ograniczonej przestrzeni, co pozwala lepiej wykorzystać pole robocze stołu obrabiarki.
- Współpraca ze śrubami M20 i M22 – umożliwia stosowanie jednego typu docisku z popularnymi rozmiarami śrub, co upraszcza gospodarkę magazynową.
- Długość 315 mm – pozwala na docisk większych detali lub pracę przy większych rozpiętościach mocowania.
- Rozmiar 22x315 mm – dopasowany do typowych rowków i układów mocujących, co skraca czas przezbrojenia stanowiska.
- Powierzchnia lakierowana – zwiększa odporność na wpływ środowiska pracy, co ogranicza częstotliwość konserwacji.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia trwałość kształtu łapy w warunkach intensywnej eksploatacji.
Zastosowanie
Łapa przeznaczona jest do systemów mocowania detali na stołach obrabiarek, płytach montażowych oraz przyrządach specjalnych w obróbce skrawaniem, montażu i pracach warsztatowych. Stosowana jako uchwyt mocujący i docisk w zestawach ze śrubami M20 lub M22, w sytuacjach wymagających pewnego zacisku i możliwości dopasowania do różnych grubości elementów mocowanych.

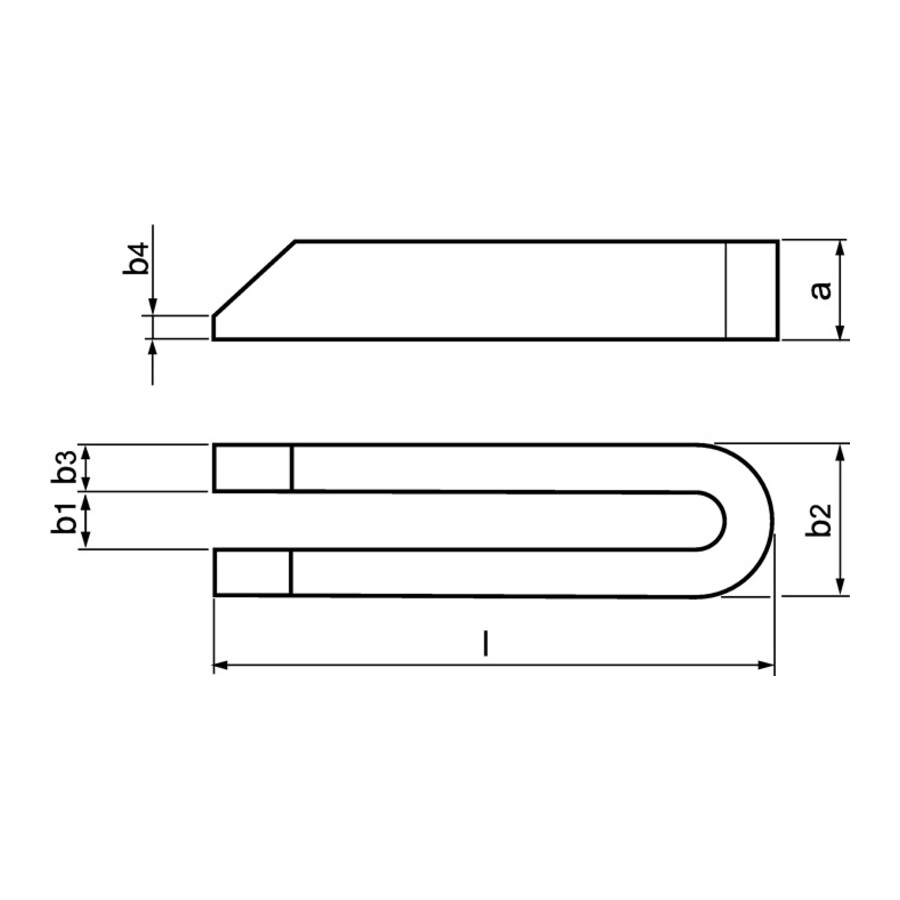

Specyfikacja techniczna
- Przeznaczenie: Uchwyty mocujące, dociski
- Do śrub: M20, M22
- Rozmiar: 22x315 mm
- A: 40 mm
- B1: 22 mm
- B2: 62 mm
- B3: 20 mm
- B4: 10 mm
- L: 315 mm
- Wykonanie: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
- Rodzaj krawędzi: ścięta
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa widlasta?
Łapa jest przystosowana do współpracy ze śrubami mocującymi w rozmiarach M20 oraz M22.
Jakie są wymiary łapy dociskowej 22x315 mm?
Rozmiar łapy wynosi 22x315 mm, przy czym długość całkowita L to 315 mm, a szerokości i wysokości to: A – 40 mm, B1 – 22 mm, B2 – 62 mm, B3 – 20 mm, B4 – 10 mm.
Z jakiego materiału wykonana jest łapa dociskowa ze ściętą krawędzią?
Element wykonano ze stali do ulepszania cieplnego, z powierzchnią lakierowaną.
Do jakich zastosowań przeznaczona jest łapa dociskowa widlasta?
Produkt przeznaczony jest do uchwytów mocujących i docisków na stołach obrabiarek, płytach montażowych oraz w przyrządach, gdzie wymagane jest stabilne mocowanie detali.
Pliki do pobrania:
Dane techniczne
| B2 [mm] | 62 |
| B3 [mm] | 20 |
| B4 [mm] | 10 |
| Rozmiar [mm] | 22x315 |
| Do śrub | M20, M22 |
| L [mm] | 315 |
| A [mm] | 40 |
| B1 [mm] | 22 |
