Łapa dociskowa pojedyncza DIN 6314, M16, M18 18x125 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

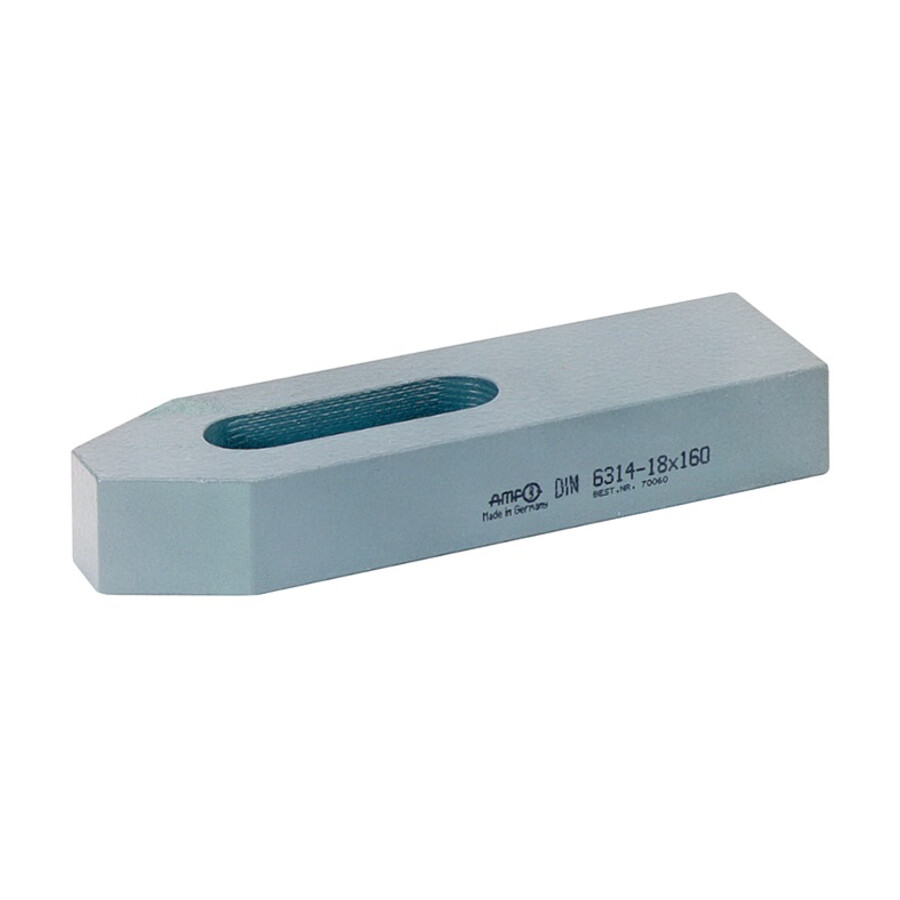

Łapa dociskowa pojedyncza DIN 6314 18x125 mm
Element mocujący przeznaczony do budowy stabilnych układów dociskowych na stołach obrabiarek, przyrządach spawalniczych oraz stanowiskach montażowych. Sprawdza się w pracy z śrubami M16 i M18 wszędzie tam, gdzie wymagana jest pewna i powtarzalna siła docisku detalu.
Cechy i korzyści
- Wykonanie pojedyncze – umożliwia elastyczne konfigurowanie punktów mocowania w zależności od kształtu detalu i układu otworów.
- Kompatybilność ze śrubami M16 i M18 – pozwala wykorzystać standardowe elementy złączne, redukując koszty magazynowania osprzętu.
- Wymiary 18x125 mm – zapewniają korzystny stosunek długości łapy do zakresu docisku przy mocowaniu średnich detali.
- Stal do ulepszania cieplnego – gwarantuje wysoką wytrzymałość eksploatacyjną i odporność na odkształcenia pod obciążeniem.
- Powierzchnia lakierowana – zwiększa odporność na korozję i zużycie, co przekłada się na dłuższą żywotność w warunkach warsztatowych.
- Wykonanie zgodne z DIN 6314 – ułatwia dobór i integrację z innymi elementami systemów mocujących opartych na tej normie.
Zastosowanie
Łapa dociskowa znajduje zastosowanie w mocowaniu detali na stołach frezarek, wiertarek i innych obrabiarek, w przyrządach spawalniczych i montażowych oraz w systemach uchwytów mocujących. Przeznaczona jest dla narzędziowni, działów utrzymania ruchu, zakładów obróbki skrawaniem i warsztatów ślusarskich, gdzie wymagane jest szybkie i powtarzalne bazowanie oraz docisk elementów przy użyciu śrub M16 lub M18.

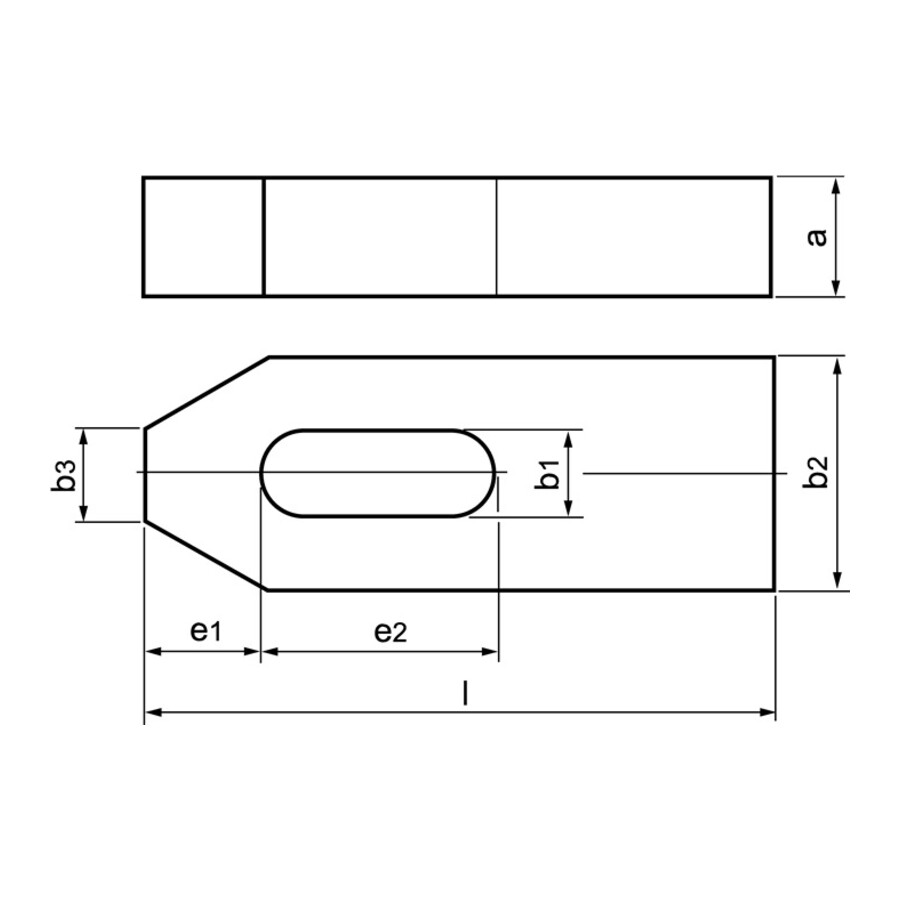

Specyfikacja techniczna
- Typ: Łapa dociskowa pojedyncza
- Norma: DIN 6314
- Do śrub: M16, M18
- Rozmiar: 18x125 mm
- A: 25 mm
- B1: 18 mm
- B2: 50 mm
- B3: 18 mm
- E1: 26 mm
- E2: 45 mm
- L: 125 mm
- Materiał: stal do ulepszania cieplnego
- Powłoka: lakierowana
Najczęściej zadawane pytania
Z jakimi śrubami współpracuje ta łapa dociskowa?
Łapa jest przeznaczona do współpracy ze śrubami o gwincie M16 oraz M18.
Jakie są wymiary łapy dociskowej DIN 6314 18x125 mm?
Rozmiar łapy to 18x125 mm, przy długości L 125 mm oraz wymiarach A 25 mm, B1 18 mm, B2 50 mm, B3 18 mm, E1 26 mm i E2 45 mm.
Z jakiego materiału wykonana jest ta łapa dociskowa?
Element wykonany jest ze stali do ulepszania cieplnego i posiada lakierowaną powierzchnię.
Czy ta łapa dociskowa spełnia wymagania normy DIN 6314?
Tak, produkt jest wykonany zgodnie z normą DIN 6314.
Pliki do pobrania:
Dane techniczne
| E2 [mm] | 45 |
| Rozmiar [mm] | 18x125 |
| Do śrub | M16, M18 |
| L [mm] | 125 |
| A [mm] | 25 |
| B1 [mm] | 18 |
| B2 [mm] | 50 |
| B3 [mm] | 18 |
| E1 [mm] | 26 |
