Łapa dociskowa pojedyncza DIN 6314, M16, M18 18x160 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

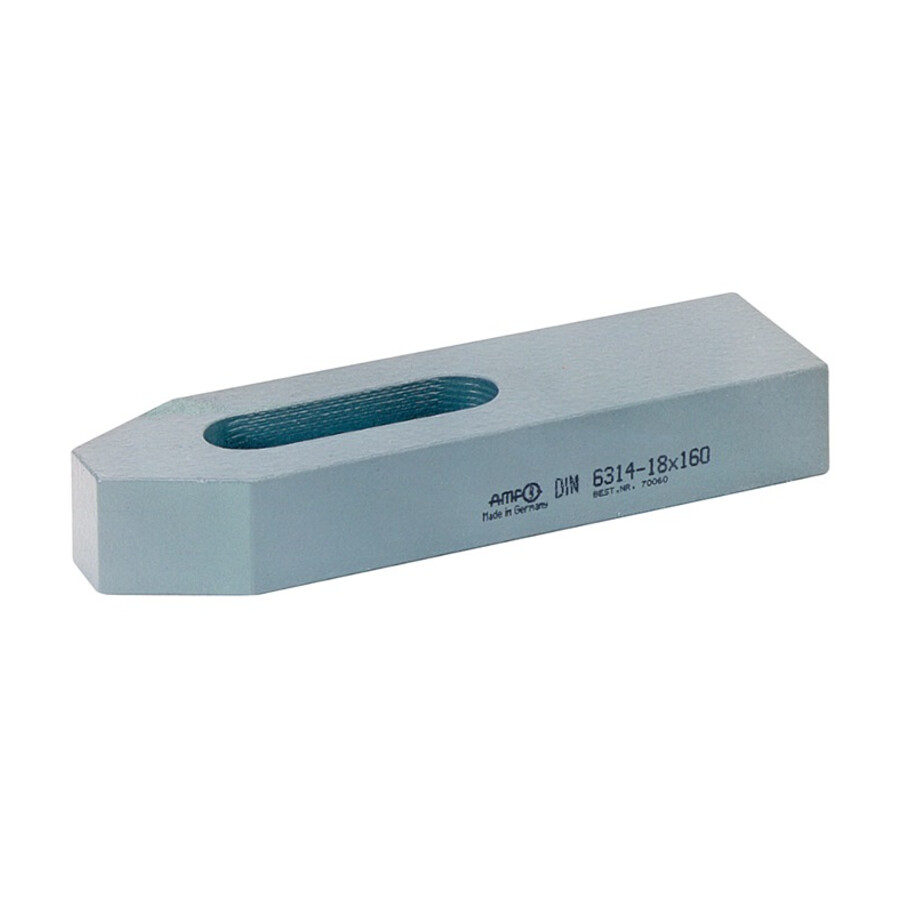

Łapa dociskowa pojedyncza DIN 6314 18x160 mm M16 M18
Element mocujący przeznaczony do stabilnego dociskania detali na stołach maszynowych i przyrządach obróbkowych. Sprawdza się w zastosowaniach produkcyjnych i warsztatowych, gdzie wymagane jest pewne, powtarzalne mocowanie przy użyciu śrub o określonym gwincie.
Cechy i korzyści
- Wykonanie w wersji pojedynczej – umożliwia elastyczne rozmieszczenie punktów mocowania i dopasowanie układu docisków do kształtu detalu.
- Przystosowanie do śrub M16 i M18 – pozwala wykorzystać popularne średnice śrub mocujących, co upraszcza kompletację osprzętu i ogranicza stan magazynowy elementów złącznych.
- Stal do ulepszania cieplnego – zapewnia trwałość i odporność na obciążenia występujące podczas mocowania w procesach obróbki.
- Lakierowana powierzchnia – podnosi odporność na czynniki eksploatacyjne, co wydłuża czas użytkowania w warunkach produkcyjnych.

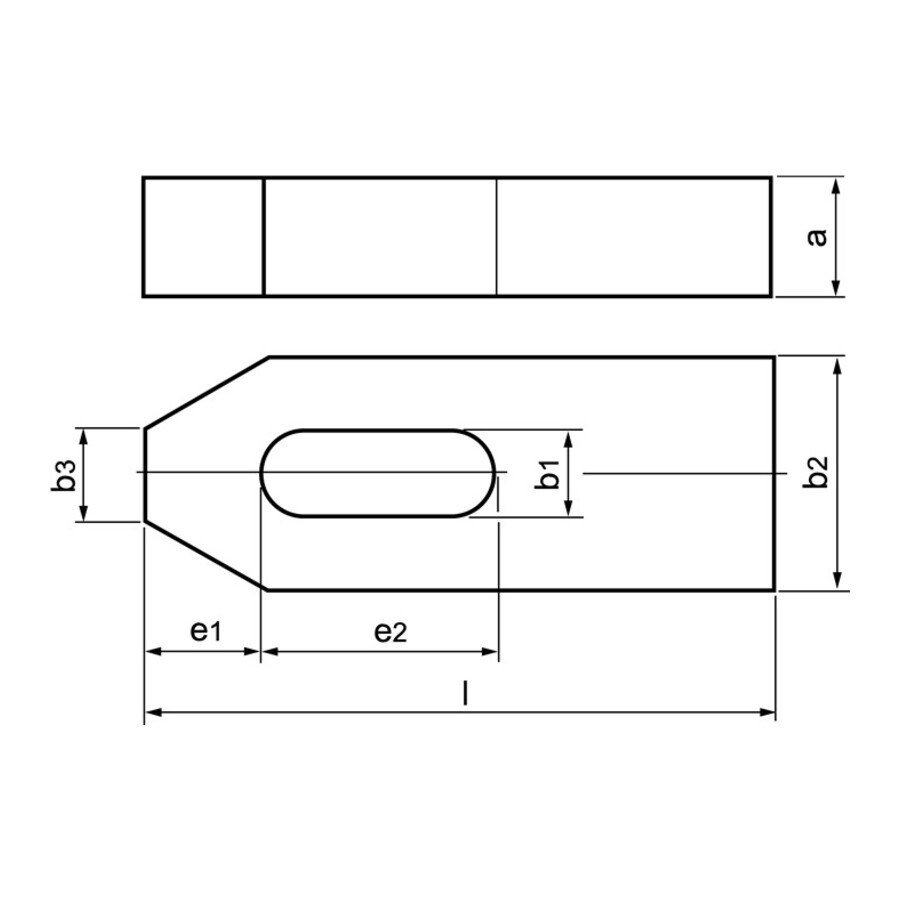

- Dokładnie zdefiniowane wymiary A, B, E i L – ułatwiają projektowanie przyrządów, dobór pozycji montażu oraz zachowanie prześwitów i wysokości docisku.
Zastosowanie
Stosowana jako łapa mocująca w oprzyrządowaniu obrabiarek, przy mocowaniu detali na stołach frezarskich, w przyrządach spawalniczych i montażowych oraz w stanowiskach warsztatowych, gdzie niezbędne jest mechaniczne dociskanie elementów z użyciem śrub M16 lub M18.
Specyfikacja techniczna
- Rodzaj: łapa dociskowa pojedyncza
- Norma: DIN 6314
- Przeznaczenie: uchwyty mocujące, dociski
- Gwint śrub: M16, M18
- Rozmiar: 18x160 mm
- A: 25 mm
- B1: 18 mm
- B2: 50 mm
- B3: 18 mm
- E1: 26 mm
- E2: 65 mm
- L: 160 mm
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa pojedyncza DIN 6314?
Element przystosowany jest do współpracy ze śrubami o gwincie M16 i M18.
Jakie są wymiary łapy dociskowej 18x160 mm DIN 6314?
Rozmiar wynosi 18x160 mm, przy długości L 160 mm oraz wymiarach A 25 mm, B1 18 mm, B2 50 mm, B3 18 mm, E1 26 mm i E2 65 mm.
Z jakiego materiału wykonana jest łapa dociskowa i jaką ma powierzchnię?
Wykonana jest ze stali do ulepszania cieplnego i posiada powierzchnię lakierowaną.
Do jakich zastosowań można wykorzystać tę łapę mocującą?
Przeznaczona jest do stosowania jako uchwyt mocujący i docisk na stołach maszyn, w przyrządach obróbkowych oraz innych układach mocowania detali.
Pliki do pobrania:
Dane techniczne
| L [mm] | 160 |
| A [mm] | 25 |
| B1 [mm] | 18 |
| B2 [mm] | 50 |
| B3 [mm] | 18 |
| E1 [mm] | 26 |
| Rozmiar [mm] | 18x160 |
| E2 [mm] | 65 |
| Do śrub | M16, M18 |
