Łapa dociskowa pojedyncza DIN 6314, M20, M22 22x160 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

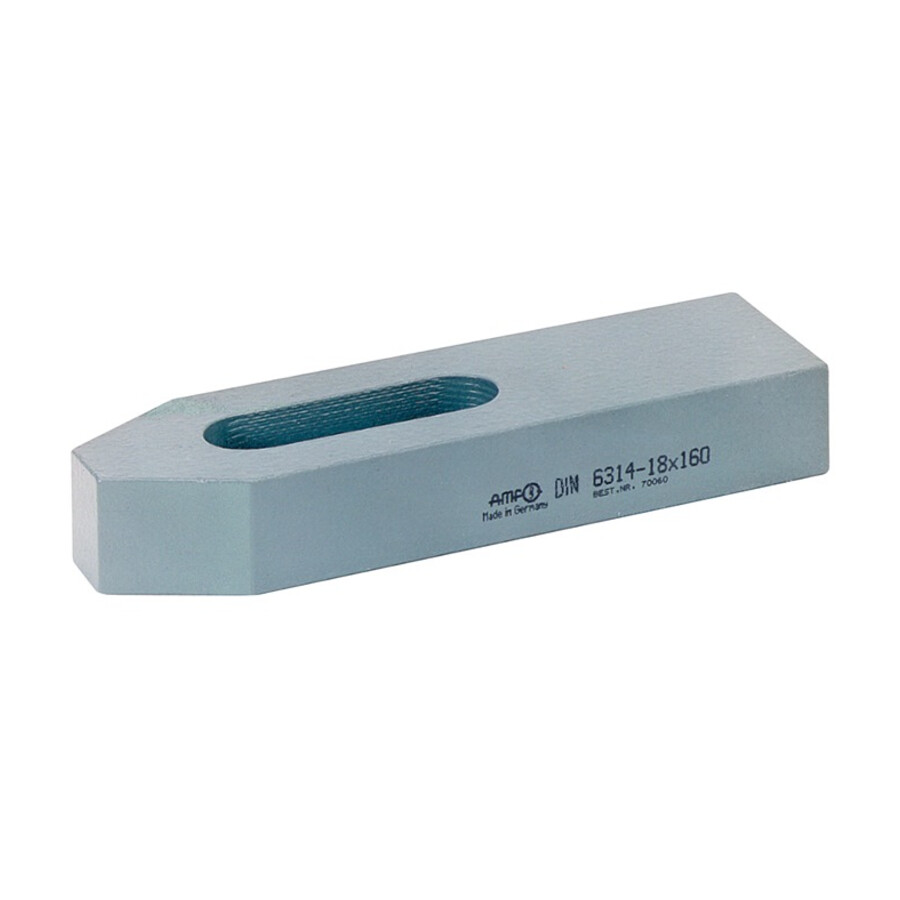

Łapa dociskowa pojedyncza do śrub M20 M22 22x160 mm Din 6314
Element mocujący przeznaczony do budowy stabilnych układów dociskowych w oprzyrządowaniu warsztatowym i produkcyjnym. Sprawdza się przy mocowaniu detali na stołach maszynowych, przyrządach obróbkowych oraz stanowiskach montażowych.
Cechy i korzyści
- Wykonanie ze stali do ulepszania cieplnego – zapewnia wysoką trwałość łapy i odporność na intensywne użytkowanie w warunkach przemysłowych.
- Standard DIN 6314 – umożliwia kompatybilność z typowymi elementami mocującymi i osprzętem maszynowym.
- Przystosowanie do śrub M20 i M22 – ułatwia dobór standardowych śrub dociskowych bez konieczności stosowania niestandardowych rozwiązań.
- Rozmiar 22x160 mm – pozwala na pewne dociskanie średnich i większych detali przy zachowaniu sztywności układu.
- Powierzchnia lakierowana – zwiększa odporność na korozję i ogranicza zużycie w kontakcie z chłodziwami i zanieczyszczeniami warsztatowymi.

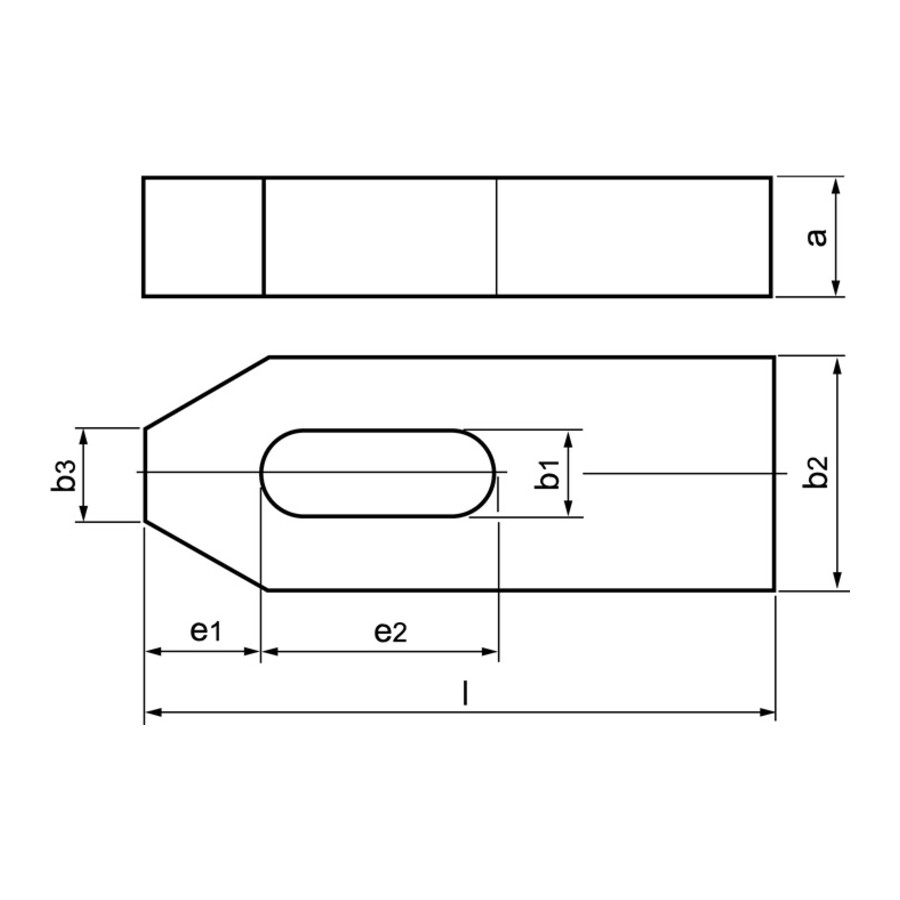

- Dokładnie zdefiniowane wymiary A, B1, B2, B3, E1, E2, L – ułatwiają projektowanie przyrządów i powtarzalne rozmieszczenie punktów mocowania.
Zastosowanie
Łapa dociskowa jest przeznaczona do systemów mocowania detali w obróbce skrawaniem, na stołach frezarek, wiertarek i innych maszynach obróbczych, a także w przyrządach spawalniczych i montażowych. Stosowana wszędzie tam, gdzie wymagane jest pewne, mechaniczne dociśnięcie elementu z użyciem śrub M20 lub M22 przy zachowaniu powtarzalnej pozycji mocowania.
Specyfikacja techniczna
- Typ: łapa dociskowa pojedyncza
- Norma: DIN 6314
- Przeznaczenie: do śrub M20, M22
- Rozmiar [mm]: 22x160
- A [mm]: 30
- B1 [mm]: 22
- B2 [mm]: 60
- B3 [mm]: 22
- E1 [mm]: 30
- E2 [mm]: 60
- L [mm]: 160
- Wykonanie: pojedyncza, stal do ulepszania cieplnego, lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa?
Łapa jest przeznaczona do współpracy ze śrubami mocującymi o gwincie M20 oraz M22.
Jakie są główne wymiary łapy dociskowej 22x160 mm?
Podstawowe wymiary to rozmiar 22x160 mm oraz długość L 160 mm, przy A 30 mm, B1 22 mm, B2 60 mm, B3 22 mm, E1 30 mm i E2 60 mm.
Z jakiego materiału wykonana jest łapa dociskowa?
Element wykonany jest ze stali do ulepszania cieplnego i posiada lakierowaną powierzchnię.
Czy łapa nadaje się do systemów mocowania zgodnych z DIN 6314?
Tak, produkt jest wykonany zgodnie z normą DIN 6314, co umożliwia stosowanie w typowych systemach mocujących opartych na tej normie.
Pliki do pobrania:
Dane techniczne
| A [mm] | 30 |
| B1 [mm] | 22 |
| B2 [mm] | 60 |
| B3 [mm] | 22 |
| E1 [mm] | 30 |
| Rozmiar [mm] | 22x160 |
| E2 [mm] | 60 |
| Do śrub | M20, M22 |
| L [mm] | 160 |
