Łapa dociskowa pojedyncza DIN 6314, M20, M22 22x200 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

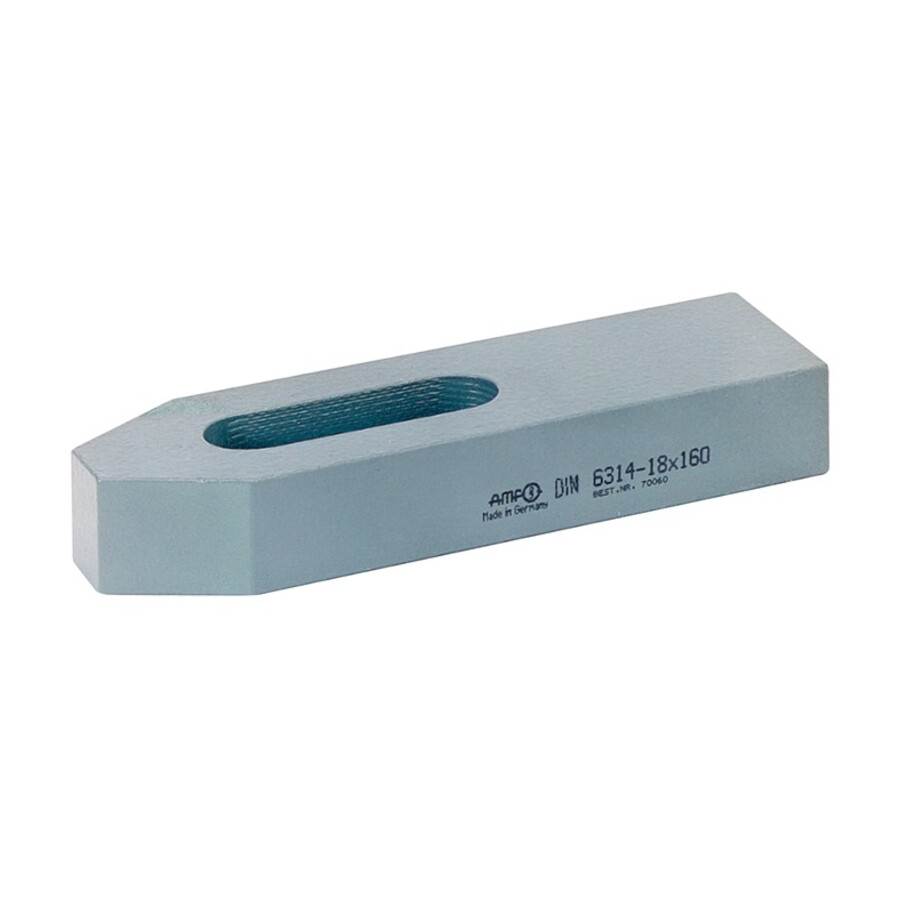

Łapa dociskowa pojedyncza DIN 6314 22x200 mm
Element przeznaczony do mocowania i dociskania detali, współpracujący ze śrubami montażowymi w układach zaciskowych. Rozwiązanie skierowane do warsztatów, narzędziowni oraz działów utrzymania ruchu, gdzie liczy się powtarzalne i stabilne zamocowanie elementów.
Cechy i korzyści
- Konstrukcja pojedyncza – uproszczony montaż i szybkie pozycjonowanie elementu w systemach mocujących.
- Współpraca ze śrubami M20, M22 – możliwość zastosowania w popularnych układach dociskowych, co ułatwia integrację z istniejącym oprzyrządowaniem.
- Wykonanie ze stali do ulepszania cieplnego – zwiększona trwałość użytkowa i odporność na odkształcenia podczas silnego docisku.
- Powierzchnia lakierowana – dodatkowa ochrona przed czynnikami zewnętrznymi oraz łatwiejsza identyfikacja elementu na stanowisku pracy.
- Standard DIN 6314 – kompatybilność wymiarowa z typowymi elementami mocującymi w systemach zgodnych z tym oznaczeniem.
- Rozmiar 22x200 mm – dobrany do typowych zastosowań przy mocowaniu średnich i większych detali na stołach i płytach montażowych.
Zastosowanie
Łapa stosowana do budowy układów mocujących na stołach maszynowych, płytach montażowych i przyrządach obróbkowych, w szczególności przy użyciu śrub M20 i M22. Sprawdzi się w obróbce skrawaniem, montażu, mocowaniu detali w przyrządach technologicznych oraz w pracach serwisowych i remontowych wymagających stabilnego docisku elementów.

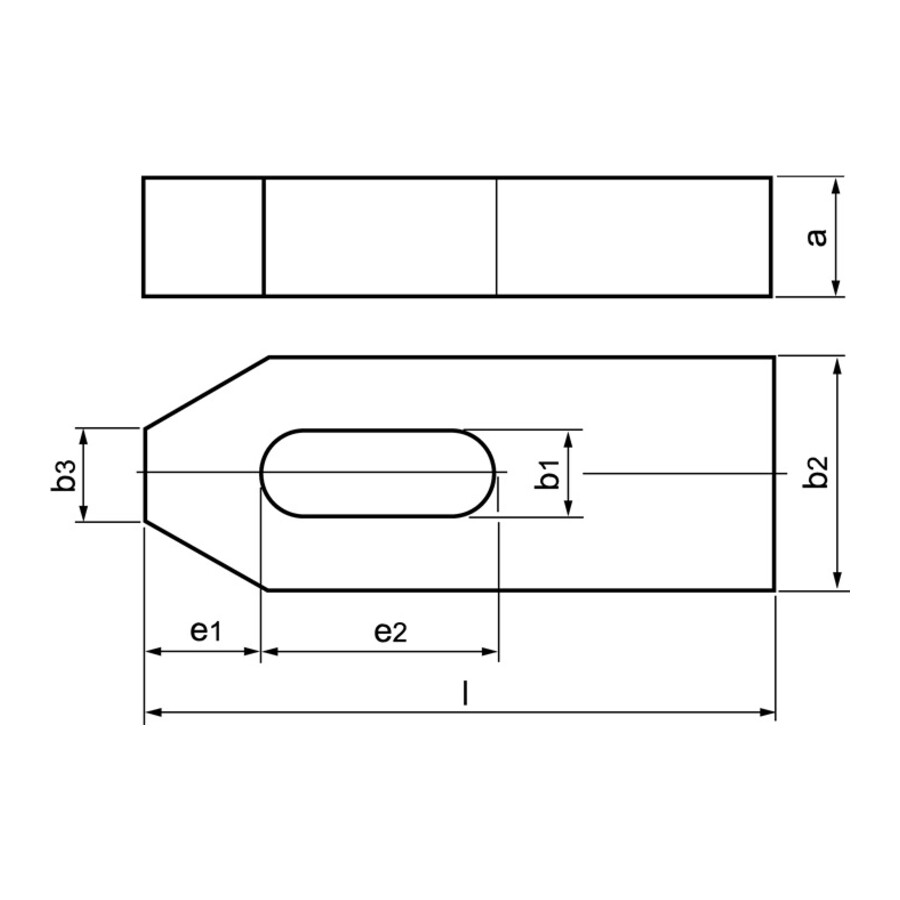

Specyfikacja techniczna
- Typ elementu: Uchwyty mocujące, dociski
- Przeznaczenie: Do śrub M20, M22
- Rozmiar [mm]: 22x200
- A [mm]: 30
- B1 [mm]: 22
- B2 [mm]: 60
- B3 [mm]: 22
- E1 [mm]: 30
- E2 [mm]: 80
- L [mm]: 200
- Wykonanie: pojedyncza
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
- Norma: DIN 6314
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa DIN 6314?
Element jest przeznaczony do współpracy ze śrubami o gwincie M20 i M22.
Jakie są wymiary łapy dociskowej 22x200 mm?
Rozmiar wynosi 22x200 mm, przy długości L 200 mm oraz wymiarach A 30 mm, B1 22 mm, B2 60 mm, B3 22 mm, E1 30 mm i E2 80 mm.
Z jakiego materiału wykonana jest łapa dociskowa pojedyncza?
Element wykonano ze stali do ulepszania cieplnego i dodatkowo wykończono powierzchnię przez lakierowanie.
Czy ta łapa mocująca jest zgodna z normą DIN 6314?
Tak, produkt odpowiada oznaczeniu DIN 6314 podanemu w danych źródłowych.
Pliki do pobrania:
Dane techniczne
| E1 [mm] | 30 |
| Rozmiar [mm] | 22x200 |
| E2 [mm] | 80 |
| Do śrub | M20, M22 |
| L [mm] | 200 |
| A [mm] | 30 |
| B1 [mm] | 22 |
| B2 [mm] | 60 |
| B3 [mm] | 22 |
