Łapa dociskowa pojedyncza DIN 6314, M8 9x60 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa pojedyncza M8 9x60 mm Din 6314
Łapa dociskowa przeznaczona do współpracy ze śrubami M8 stosowana jest jako element mocujący w oprzyrządowaniu, przyrządach obróbkowych i systemach mocowań. Sprawdza się w aplikacjach wymagających stabilnego docisku detalu przy ograniczonej przestrzeni montażowej.
Cechy i korzyści
- Wykonanie pojedyncze – umożliwia precyzyjne punktowe mocowanie detalu, co ułatwia ustawienie elementu w przyrządzie.
- Przystosowana do śrub M8 – zapewnia kompatybilność z popularnymi śrubami mocującymi, upraszczając kompletowanie oprzyrządowania.
- Stal do ulepszania cieplnego – pozwala na stosowanie elementu w wymagających warunkach obciążenia, co zmniejsza ryzyko odkształceń.
- Lakierowana powierzchnia – zwiększa odporność na wpływ otoczenia i ułatwia utrzymanie elementu w czystości.

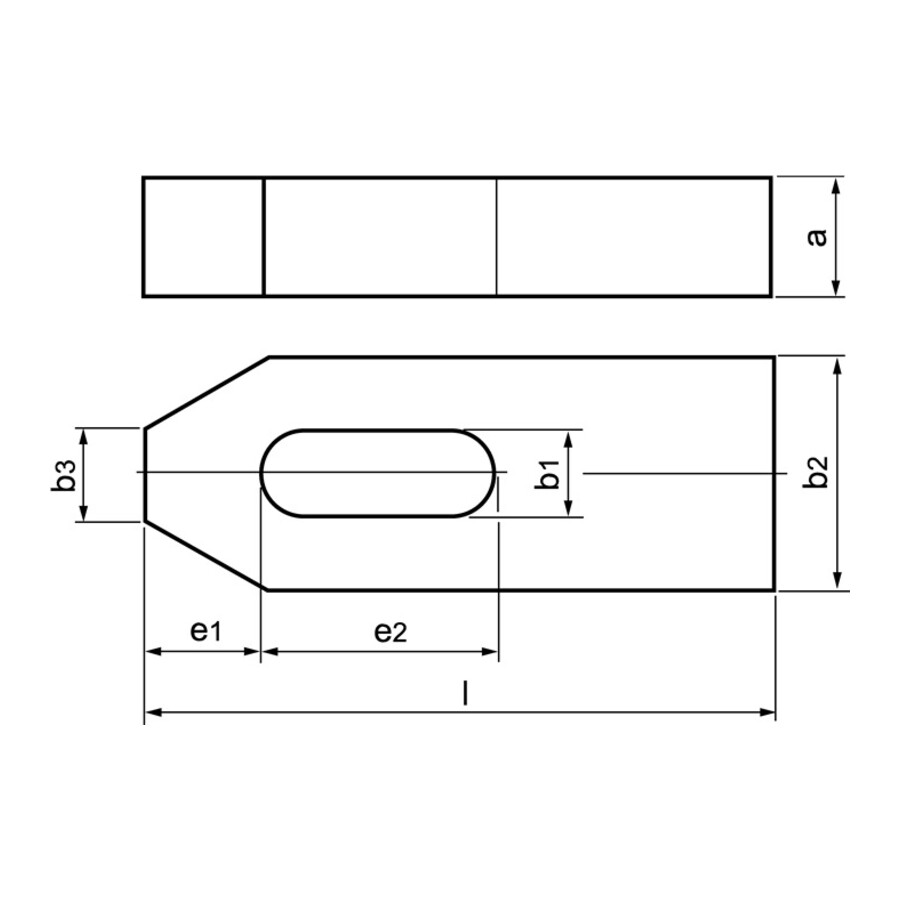

- Dokładnie zdefiniowane wymiary – parametry A, B1, B2, B3, E1, E2 i L ułatwiają projektowanie i dopasowanie do istniejących przyrządów.
Zastosowanie
Element przeznaczony do budowy i modernizacji przyrządów mocujących, uchwytów obróbkowych oraz systemów dociskowych w obróbce skrawaniem, montażu i pracach warsztatowych. Może być stosowany w maszynach, stołach montażowych i stanowiskach produkcyjnych, gdzie wymagane jest pewne zamocowanie detalu za pomocą śrub M8.
Specyfikacja techniczna
- Typ: łapa dociskowa pojedyncza
- Norma: DIN 6314
- Przeznaczenie: do śrub M8
- Rozmiar [mm]: 9x60
- A [mm]: 12
- B1 [mm]: 9
- B2 [mm]: 25
- B3 [mm]: 10
- E1 [mm]: 13
- E2 [mm]: 22
- L [mm]: 60
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa?
Element jest przeznaczony do współpracy ze śrubami o gwincie M8.
Jakie są wymiary łapy dociskowej 9x60 mm?
Rozmiar wynosi 9x60 mm, przy długości L 60 mm oraz wymiarach A 12 mm, B1 9 mm, B2 25 mm, B3 10 mm, E1 13 mm i E2 22 mm.
Z jakiego materiału wykonana jest łapa dociskowa?
Łapa wykonana jest ze stali do ulepszania cieplnego.
Czy powierzchnia łapy dociskowej jest zabezpieczona powłoką?
Tak, element jest lakierowany.
Pliki do pobrania:
Dane techniczne
| L [mm] | 60 |
| A [mm] | 12 |
| B1 [mm] | 9 |
| B2 [mm] | 25 |
| B3 [mm] | 10 |
| E1 [mm] | 13 |
| Rozmiar [mm] | 9x60 |
| E2 [mm] | 22 |
| Do śrub | M8 |
