Łapa dociskowa pojedyncza wygięta DIN 6316, M10 11x100 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

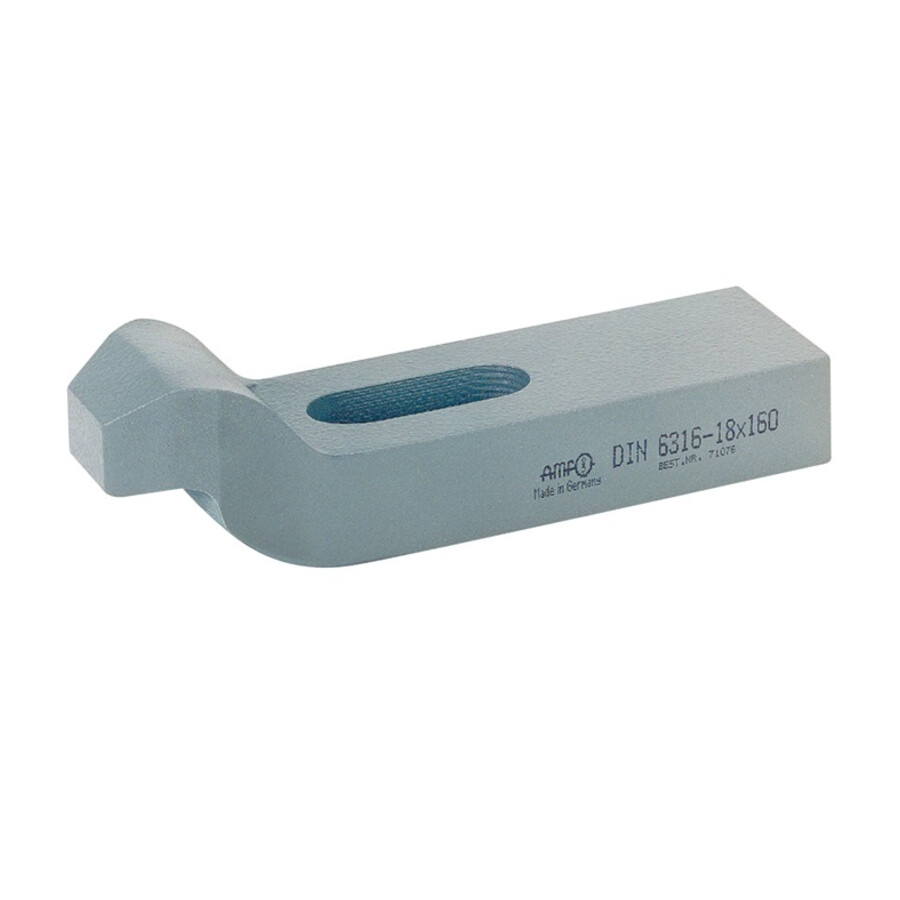

Łapa dociskowa pojedyncza wygięta DIN 6316 M10 11x100 mm
Element mocujący do systemów dociskowych przeznaczony do współpracy ze śrubami M10, stosowany w oprzyrządowaniu obrabiarek, przy mocowaniu detali oraz w różnego typu uchwytach zaciskowych. Sprawdza się tam, gdzie wymagany jest pewny docisk przy ograniczonej przestrzeni montażowej.
Cechy i korzyści
- Pojedynczo wygięta konstrukcja – umożliwia pewny docisk elementu obrabianego przy zachowaniu prześwitu nad powierzchnią mocowania.
- Przystosowanie do śrub M10 – kompatybilność z popularnym rozmiarem śrub ułatwia integrację z istniejącymi zestawami mocującymi.
- Wymiary 11x100 mm – dobrany rozmiar pozwala na stosowanie w typowych układach mocujących na stołach i płytach montażowych.
- Stal do ulepszania cieplnego – zapewnia trwałość i odporność na obciążenia występujące podczas mocowania detali.
- Powierzchnia lakierowana – zwiększa odporność na korozję oraz ułatwia utrzymanie elementu w czystości.
Zastosowanie
Łapa dociskowa znajduje zastosowanie w mocowaniu detali na stołach obrabiarek, płytach montażowych oraz w przyrządach obróbkowych. Może być wykorzystywana w warsztatach mechanicznych, działach utrzymania ruchu oraz w produkcji seryjnej do szybkiego i stabilnego mocowania elementów z użyciem śrub M10.

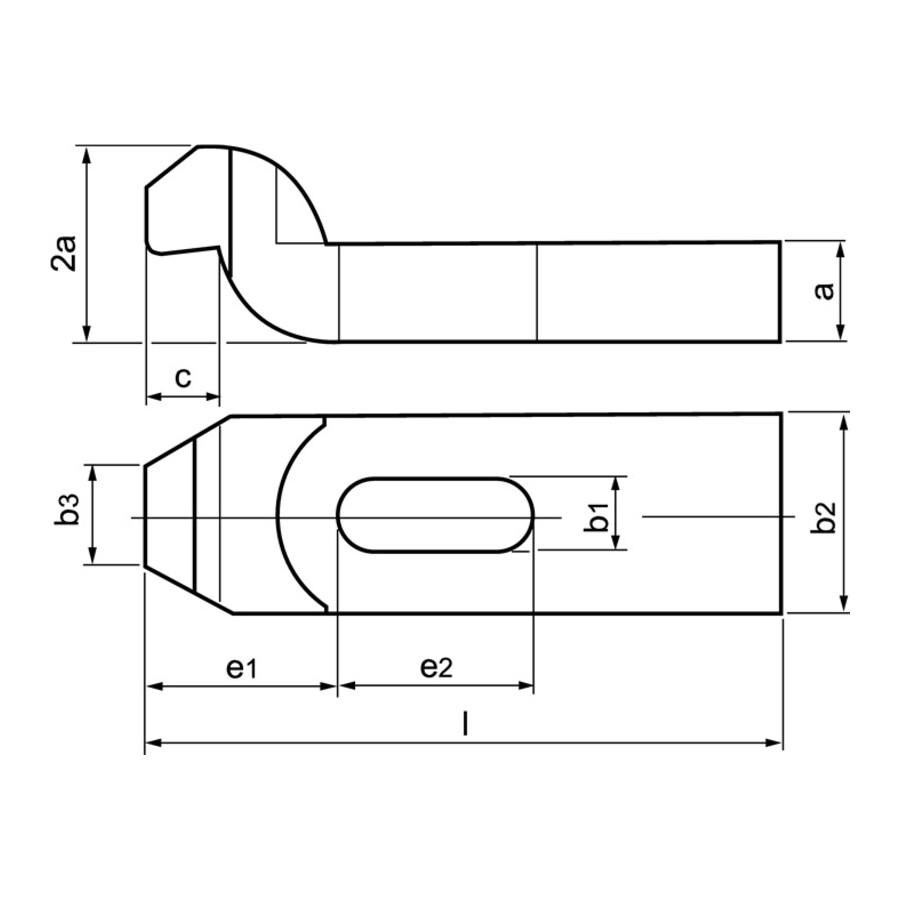

Specyfikacja techniczna
- Typ: Łapa dociskowa pojedyncza wygięta
- Norma: DIN 6316
- Przeznaczenie: Uchwyty mocujące, dociski do śrub M10
- Rozmiar [mm]: 11x100
- A [mm]: 15
- B1 [mm]: 11
- B2 [mm]: 30
- B3 [mm]: 15
- C [mm]: 12
- E1 [mm]: 36
- E2 [mm]: 32
- L [mm]: 100
- Materiał: Stal do ulepszania cieplnego
- Powierzchnia: Lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa?
Element jest przeznaczony do współpracy ze śrubami mocującymi w rozmiarze M10.
Jakie są główne wymiary łapy dociskowej?
Rozmiar wynosi 11x100 mm, przy długości L 100 mm oraz wymiarach A 15 mm, B1 11 mm, B2 30 mm, B3 15 mm, C 12 mm, E1 36 mm i E2 32 mm.
Z jakiego materiału wykonana jest łapa dociskowa?
Produkt wykonany jest ze stali do ulepszania cieplnego i posiada lakierowaną powierzchnię.
Do jakich zastosowań mogę wykorzystać tę łapę dociskową pojedynczą wygiętą?
Może być stosowana w uchwytach mocujących i dociskach na stołach i płytach montażowych, wszędzie tam, gdzie wymagane jest mocowanie detali przy użyciu śrub M10.
Dane techniczne
| E1 [mm] | 36 |
| Rozmiar [mm] | 11x100 |
| E2 [mm] | 32 |
| Do śrub | M10 |
| C [mm] | 12 |
| L [mm] | 100 |
| A [mm] | 15 |
| B1 [mm] | 11 |
| B2 [mm] | 30 |
| B3 [mm] | 15 |
