Łapa dociskowa pojedyncza wygięta DIN 6316, M12, M14 14x125 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa pojedyncza wygięta DIN 6316 14x125 mm M12 M14 Format
Element mocujący przeznaczony do budowy stabilnych układów dociskowych na stołach obrabiarek, przyrządach mocujących oraz stanowiskach montażowych i ślusarskich. Sprawdza się w pracy z gwintami M12 i M14, zapewniając pewne mocowanie detali przy ograniczonej przestrzeni.
Cechy i korzyści
- Pojedynczo wygięta konstrukcja – umożliwia docisk w miejscach o utrudnionym dostępie, co zwiększa elastyczność mocowania detali.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia wysoką trwałość elementu w warunkach powtarzalnego, silnego docisku.
- Powierzchnia lakierowana – podnosi odporność na czynniki zewnętrzne i ułatwia utrzymanie elementu w czystości.
- Współpraca ze śrubami M12 i M14 – pozwala wykorzystać standardowe śruby mocujące, upraszczając kompletację oprzyrządowania.
- Wymiary 14x125 mm – odpowiednie do mocowania średnich detali przy typowych operacjach obróbki i montażu.
Zastosowanie
Łapa znajduje zastosowanie w systemach mocowania na stołach obrabiarek, w przyrządach obróbkowych i montażowych, w warsztatach ślusarskich oraz w działach utrzymania ruchu. Przeznaczona do współpracy ze śrubami M12 i M14 wszędzie tam, gdzie wymagany jest pewny, mechaniczny docisk elementów obrabianych lub montowanych.

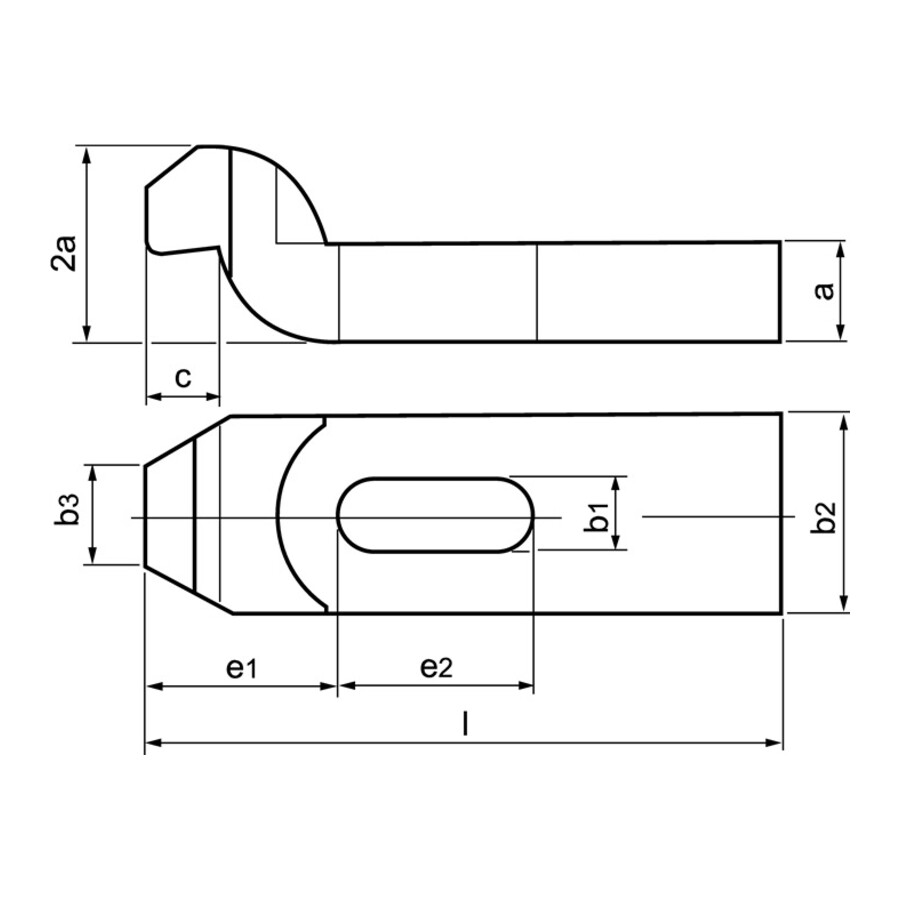

Specyfikacja techniczna
- Typ: Łapa dociskowa pojedyncza wygięta
- Norma: DIN 6316
- Do śrub: M12, M14
- Rozmiar: 14x125 mm
- A: 20 mm
- B1: 14 mm
- B2: 40 mm
- B3: 20 mm
- C: 16 mm
- E1: 44 mm
- E2: 40 mm
- L: 125 mm
- Wykonanie: stal do ulepszania cieplnego, lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa DIN 6316?
Element jest przystosowany do współpracy ze śrubami mocującymi w rozmiarach M12 i M14.
Jakie są wymiary łapy dociskowej 14x125 mm?
Rozmiar wynosi 14x125 mm, przy długości L 125 mm oraz wymiarach A 20 mm, B1 14 mm, B2 40 mm, B3 20 mm, C 16 mm, E1 44 mm i E2 40 mm.
Czy ta łapa dociskowa jest wygięta czy prosta?
Jest to łapa dociskowa pojedynczo wygięta zgodnie z normą DIN 6316.
Z jakiego materiału wykonana jest łapa dociskowa?
Element wykonano ze stali do ulepszania cieplnego i wykończono powłoką lakierowaną.
Pliki do pobrania:
Dane techniczne
| L [mm] | 125 |
| A [mm] | 20 |
| B1 [mm] | 14 |
| B2 [mm] | 40 |
| B3 [mm] | 20 |
| E1 [mm] | 44 |
| Rozmiar [mm] | 14x125 |
| E2 [mm] | 40 |
| Do śrub | M12, M14 |
| C [mm] | 16 |
