Łapa dociskowa pojedyncza wygięta DIN 6316, M20, M22 22x160 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

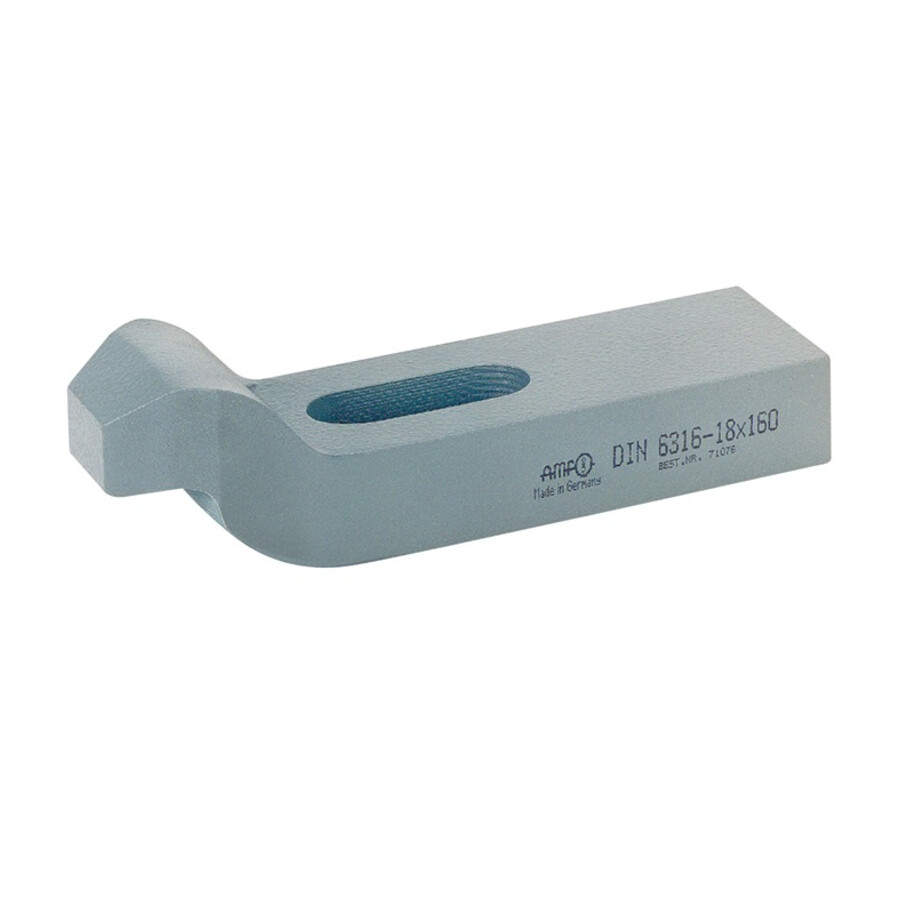

Łapa dociskowa pojedyncza wygięta DIN 6316 22x160 mm
Element mocujący przeznaczony do budowy stabilnych układów dociskowych na stołach obróbkowych i płytach montażowych. Sprawdza się w warsztatach, narzędziowniach oraz działach utrzymania ruchu, gdzie wymagane jest pewne i powtarzalne mocowanie detali przy użyciu śrub w określonym rozmiarze.
Cechy i korzyści
- Pojedynczo wygięta konstrukcja – umożliwia efektywne dociśnięcie detalu przy zachowaniu prześwitu nad powierzchnią mocowania.
- Kompatybilność ze śrubami M20, M22 – pozwala wykorzystać standardowe elementy złączne, co upraszcza konfigurację systemu mocowania.
- Rozmiar 22x160 mm – dobrany do typowych zastosowań warsztatowych, zapewnia stabilny docisk na kompaktowej długości.
- Wykonanie ze stali do ulepszania cieplnego – zwiększa trwałość elementu i ogranicza ryzyko odkształceń przy wielokrotnym obciążaniu.
- Powierzchnia lakierowana – poprawia odporność na niekorzystne warunki otoczenia oraz ułatwia utrzymanie w czystości.
- Norma DIN 6316 – ułatwia dobór i integrację z innymi elementami systemów mocujących w oparciu o standardowe wymiary.
Zastosowanie
Łapa dociskowa znajduje zastosowanie w mocowaniu detali na stołach frezarek, wiertarek, obrabiarek konwencjonalnych i CNC, a także na płytach montażowych w przyrządach obróbkowych i kontrolnych. Może być stosowana w zakładach produkcyjnych, warsztatach mechanicznych oraz w działach utrzymania ruchu do budowy i modernizacji uniwersalnych oraz specjalnych systemów mocowania z wykorzystaniem śrub M20 i M22.
Specyfikacja techniczna
- Typ: łapa dociskowa pojedyncza wygięta
- Norma: DIN 6316
- Do śrub: M20, M22
- Rozmiar: 22x160 mm
- A: 30 mm
- B1: 22 mm
- B2: 60 mm
- B3: 30 mm
- C: 24 mm
- E1: 59 mm
- E2: 55 mm
- L: 160 mm
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa DIN 6316?
Element jest przeznaczony do współpracy ze śrubami w rozmiarach M20 i M22.
Jakie są wymiary łapy dociskowej 22x160 mm?
Rozmiar wynosi 22x160 mm, przy czym długość L to 160 mm, a pozostałe wymiary to: A – 30 mm, B1 – 22 mm, B2 – 60 mm, B3 – 30 mm, C – 24 mm, E1 – 59 mm, E2 – 55 mm.
Z jakiego materiału wykonana jest łapa dociskowa?
Element wykonany jest ze stali do ulepszania cieplnego i posiada lakierowaną powierzchnię.
Czy ta łapa dociskowa nadaje się do systemów mocowania zgodnych z DIN 6316?
Tak, produkt jest wykonany według DIN 6316, dzięki czemu może być stosowany w systemach mocowania opartych na tej normie.
Pliki do pobrania:
Dane techniczne

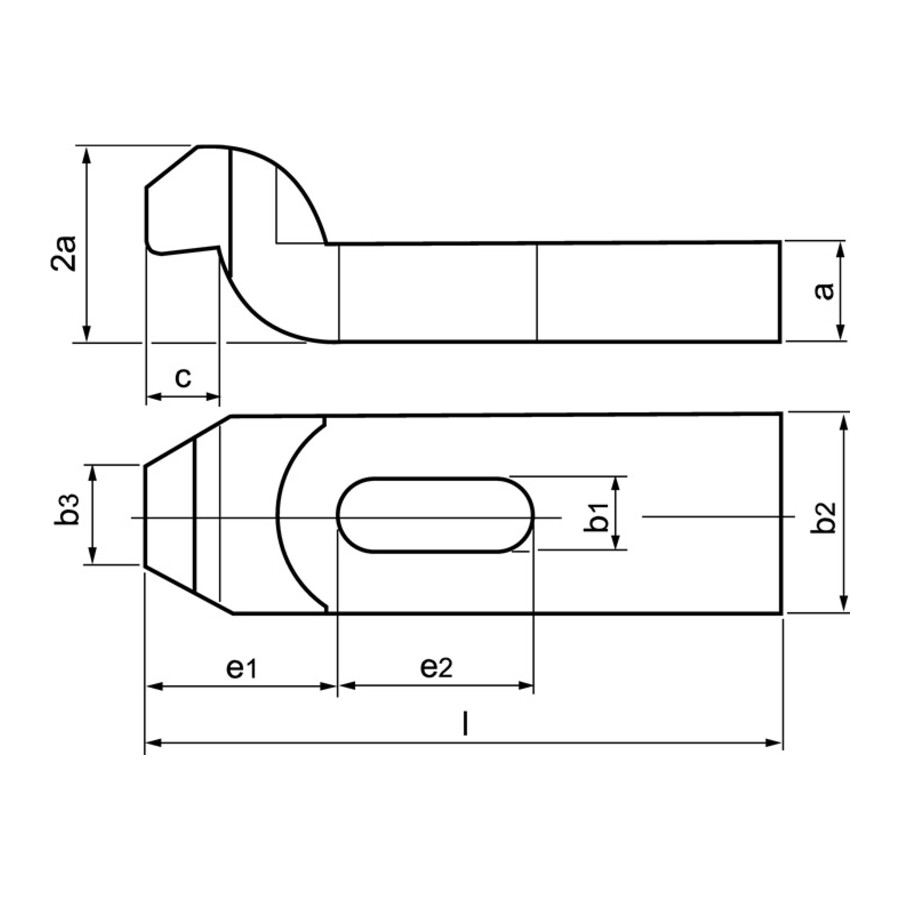

| B1 [mm] | 22 |
| B2 [mm] | 60 |
| B3 [mm] | 30 |
| E1 [mm] | 59 |
| Rozmiar [mm] | 22x160 |
| E2 [mm] | 55 |
| Do śrub | M20, M22 |
| C [mm] | 24 |
| L [mm] | 160 |
| A [mm] | 30 |
