Łapa dociskowa pojedyncza wygięta DIN 6316, M6x6,6x60 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa pojedyncza wygięta DIN 6316 M6x6,6x60 mm
Element przeznaczony do mocowania detali w przyrządach, imadłach oraz na stołach obróbczych, gdzie wymagane jest pewne dociśnięcie śruby do mocowanego przedmiotu. Sprawdza się w stanowiskach produkcyjnych, montażowych i warsztatowych, gdzie liczy się powtarzalność pozycjonowania oraz stabilność docisku.
Cechy i korzyści
- Pojedynczo wygięta konstrukcja – umożliwia efektywne przenoszenie siły docisku i stabilne mocowanie elementu.
- Zgodność z DIN 6316 – ułatwia dobór i integrację z pozostałymi elementami systemów mocujących opartych na tej normie.
- Przystosowanie do śrub M6 – pozwala wykorzystać standardowe śruby mocujące stosowane w przyrządach i uchwytach.
- Wielkość 6,6x60 mm – dopasowana do typowych zastosowań na stołach i płytach montażowych, sprzyja szybkiemu pozycjonowaniu.
- Lakierowana powierzchnia – poprawia odporność na czynniki eksploatacyjne i ułatwia utrzymanie w czystości.
- Stal do ulepszania cieplnego – zapewnia trwałość elementu w warunkach powtarzalnych obciążeń dociskowych.
Zastosowanie
Łapa znajduje zastosowanie w systemach mocujących jako uchwyt dociskowy do śrub M6, w przyrządach obróbkowych, oprzyrządowaniu frezarskim i wiertarskim oraz w różnego typu uchwytach montażowych. Może być stosowana w warsztatach narzędziowych, działach utrzymania ruchu oraz w produkcji seryjnej do szybkiego i powtarzalnego mocowania detali.

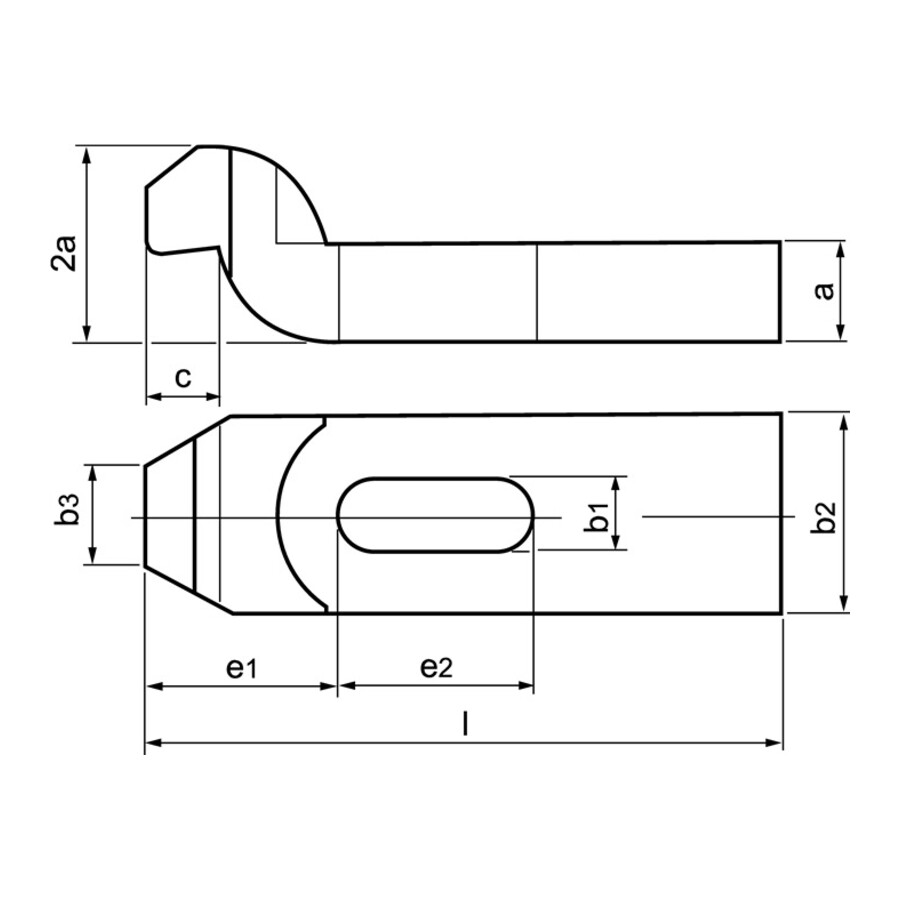

Specyfikacja techniczna
- Typ: łapa dociskowa pojedyncza wygięta
- Norma: DIN 6316
- Gwint śruby: M6
- Rozmiar: 6,6x60 mm
- A [mm]: 10
- B1 [mm]: 6,6
- B2 [mm]: 20
- B3 [mm]: 10
- C [mm]: 8
- E1 [mm]: 22
- E2 [mm]: 20
- L [mm]: 60
- Materiał: stal do ulepszania cieplnego
- Powierzchnia: lakierowana
Najczęściej zadawane pytania
Do jakich śrub pasuje ta łapa dociskowa DIN 6316?
Łapa jest przystosowana do współpracy ze śrubami o gwincie M6.
Jakie są wymiary łapy dociskowej 6,6x60 mm?
Rozmiar wynosi 6,6x60 mm, długość L to 60 mm, a główne wymiary to: A 10 mm, B1 6,6 mm, B2 20 mm, B3 10 mm, C 8 mm, E1 22 mm, E2 20 mm.
Z jakiego materiału wykonana jest łapa dociskowa pojedyncza wygięta?
Element wykonany jest ze stali do ulepszania cieplnego i ma lakierowaną powierzchnię.
Czy ta łapa nadaje się do systemów mocujących zgodnych z DIN 6316?
Tak, łapa jest wykonana zgodnie z DIN 6316, dzięki czemu może być stosowana w systemach opartych na tej normie.
Dane techniczne
| Do śrub | M6 |
| C [mm] | 8 |
| L [mm] | 60 |
| A [mm] | 10 |
| B1 [mm] | 6.6 |
| B2 [mm] | 20 |
| B3 [mm] | 10 |
| E1 [mm] | 22 |
| Rozmiar [mm] | 6,6x60 |
| E2 [mm] | 20 |
