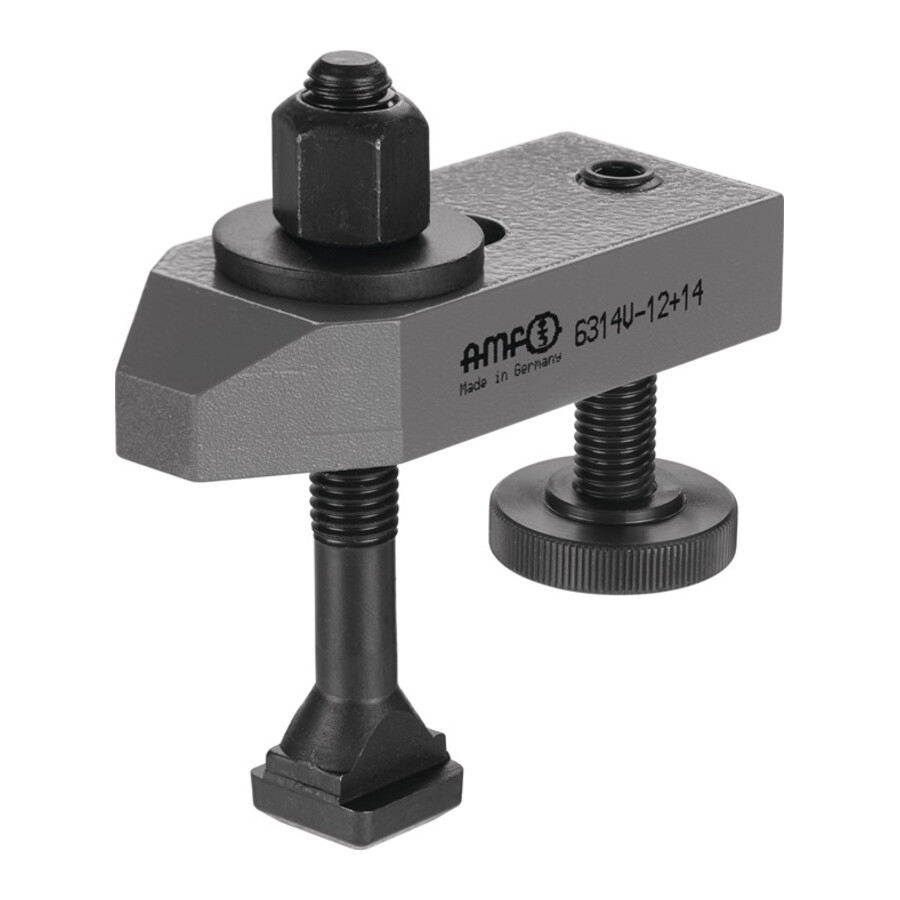

Łapa dociskowa ze ściętą krawędzią 6314V, 10 mm, M10x10x80
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis
Łapa dociskowa ze ściętą krawędzią 10 mm M10x10x80 Format
Element mocujący przeznaczony do systemów z rowkami teowymi 10 mm, stosowany do pewnego dociskania detali na stołach maszynowych, przyrządach obróbkowych i stanowiskach montażowych. Rozwiązanie dla narzędziowni, działów utrzymania ruchu oraz produkcji seryjnej, gdzie liczy się stabilne mocowanie i możliwość regulacji wysokości docisku.
Cechy i korzyści
- Ścięta krawędź – umożliwia bezpieczne oparcie i pewny docisk detalu, co ogranicza ryzyko jego przesunięcia podczas obróbki.
- Regulowana śruba przytrzymująca – pozwala dopasować wysokość i siłę docisku do różnych grubości elementów, skracając czas przezbrajania stanowiska.
- Śruba M10 x 10 x 80 w komplecie – gotowe rozwiązanie mocujące bez konieczności dobierania osobnych elementów, co upraszcza zakupy i magazynowanie.
- Przystosowanie do rowków teowych 10 mm – kompatybilność z popularnymi stołami maszynowymi ułatwia integrację z istniejącymi przyrządami.
- Zakres wysokości H 8–32 mm – możliwość mocowania detali o różnej grubości bez zmiany osprzętu, co zwiększa elastyczność linii produkcyjnej.
- Stal do ulepszania cieplnego, lakierowana – zapewnia trwałość i odporność na intensywną eksploatację, ograniczając częstotliwość wymiany elementów mocujących.
Zastosowanie
Docisk przeznaczony do mocowania detali w rowkach teowych 10 mm na stołach obrabiarek, przyrządach mocujących i ławach montażowych. Sprawdza się w obróbce skrawaniem, pracach ślusarskich, montażu precyzyjnym oraz w oprzyrządowaniu stosowanym przez działy utrzymania ruchu i narzędziownie przy mocowaniu elementów o zróżnicowanej grubości w zakresie wysokości H.

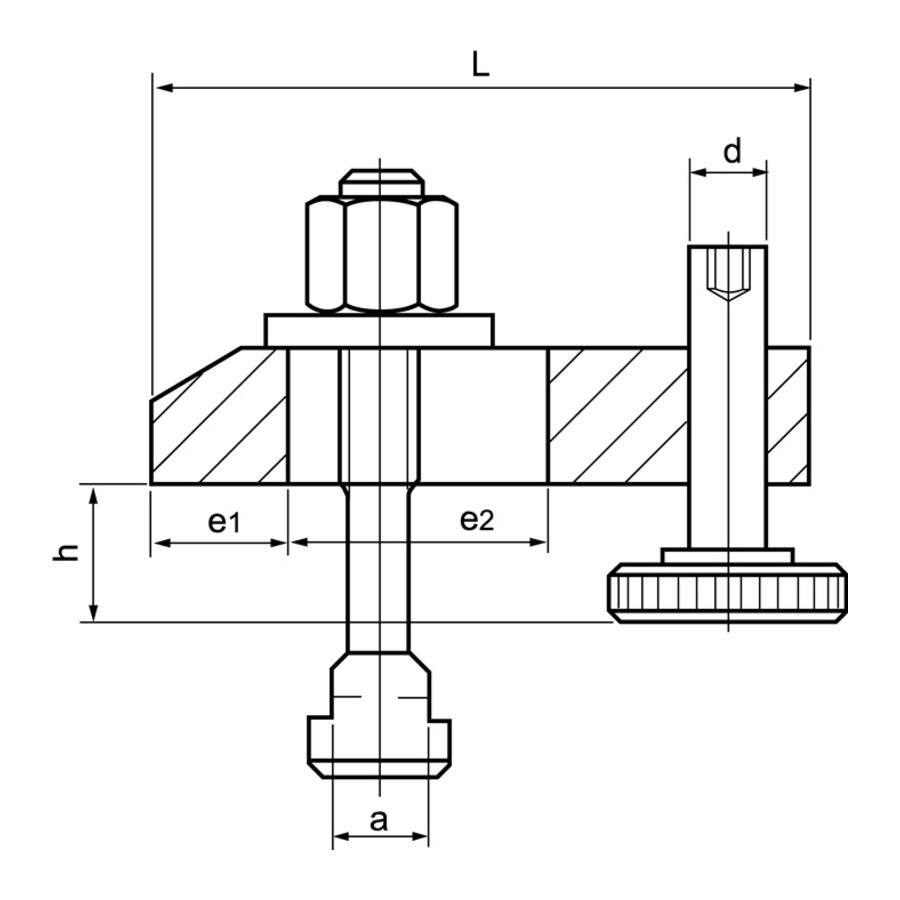

Specyfikacja techniczna
- Rowki teowe: 10 mm
- Rozmiar: 10 mm
- B1: 11 mm
- D: M10
- E1: 15 mm
- E2: 30 mm
- H: 8-32 mm
- L: 80 mm
- Śruba mocująca: M10x10x80
- Wykonanie: stal do ulepszania cieplnego, lakierowana
- Wykonanie krawędzi: ze ściętą krawędzią
- Wyposażenie: z regulowaną śrubą przytrzymującą
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta łapa dociskowa?
Element jest przeznaczony do współpracy z rowkami teowymi o szerokości 10 mm.
Jaki jest zakres wysokości mocowania H tej łapy dociskowej?
Zakres wysokości H wynosi od 8 do 32 mm.
Czy łapa dociskowa jest dostarczana ze śrubą mocującą?
Tak, w komplecie znajduje się śruba mocująca M10x10x80 oraz regulowana śruba przytrzymująca.
Z jakiego materiału wykonana jest łapa dociskowa?
Element wykonany jest ze stali do ulepszania cieplnego i jest lakierowany.
Dane techniczne
| B1 [mm] | 11 |
| E1 [mm] | 15 |
| E2 [mm] | 30 |
| Rowki teowe [mm] | 10 |
| D [mm] | M10 |
| H [mm] | 8-32 |
| Rozmiar [mm] | 10 |
| Ze śrubą mocującą | M10x10x80 |
| L [mm] | 80 |
