Łapa dociskowa ze ściętą krawędzią 6314V, 12 M12x12x100
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

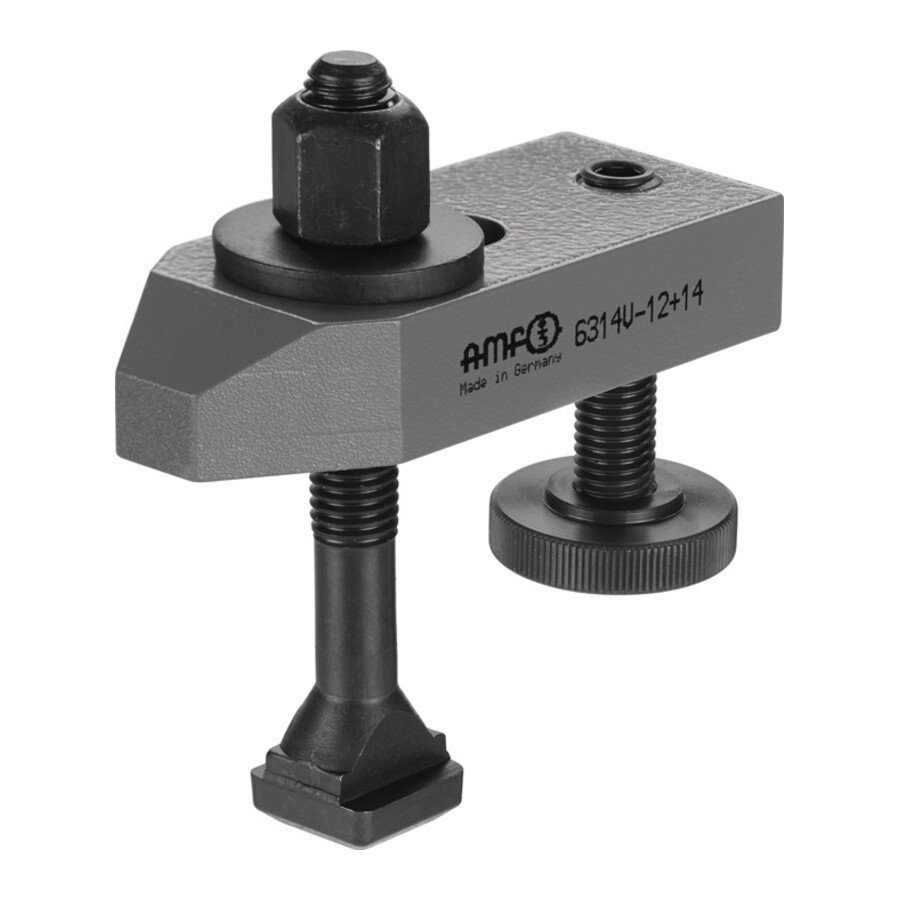

Łapa dociskowa ze ściętą krawędzią 6314V rozmiar 12 M12x12x100 Kipp
Element przeznaczony do mocowania detali w przyrządach obróbkowych i na stołach maszyn, wyposażony w regulowaną śrubę przytrzymującą. Rozwiązanie dedykowane dla utrzymania ruchu, narzędziowni, warsztatów oraz działów produkcyjnych, gdzie liczy się pewne i powtarzalne mocowanie w rowkach teowych.
Cechy i korzyści
- Ścięta krawędź łapy – ułatwia dostęp do detalu i pozwala na docisk w pobliżu krawędzi, co zwiększa stabilność mocowania.
- Regulowana śruba przytrzymująca – umożliwia szybkie dopasowanie wysokości docisku, skracając czas przygotowania mocowania.
- Wykonanie ze stali do ulepszania cieplnego – zapewnia wysoką odporność na obciążenia eksploatacyjne, co ogranicza częstotliwość wymiany elementów.
- Powierzchnia lakierowana – zwiększa odporność na czynniki zewnętrzne i ułatwia utrzymanie elementu w czystości.
- Zintegrowana śruba M12 x 12 x 100 – gotowość do montażu bez potrzeby doboru dodatkowych elementów złącznych.
- Dostosowanie do rowków teowych 12 mm – kompatybilność z typowymi stołami maszyn, co umożliwia łatwe wpięcie w istniejące przyrządy.
Zastosowanie
Stosowana jako łapa dociskowa w przyrządach mocujących na stołach obrabiarek z rowkami teowymi 12 mm, w procesach obróbki skrawaniem, w narzędziowniach i warsztatach mechanicznych. Przydatna w działach utrzymania ruchu oraz produkcji do szybkiego i powtarzalnego mocowania elementów podczas frezowania, wiercenia czy innych operacji wymagających stabilnego docisku.

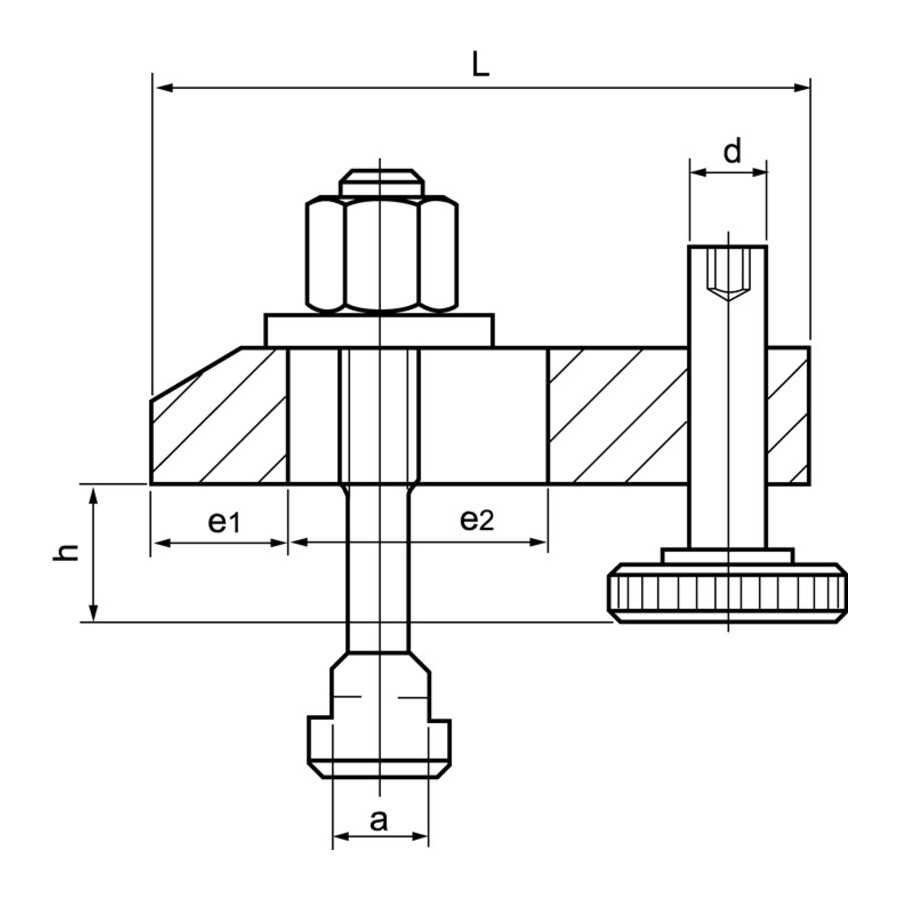

Specyfikacja techniczna
- Rowki teowe: 12 mm
- Rozmiar: 12 mm
- D: M12
- E1: 21 mm
- E2: 40 mm
- H: 10–40 mm
- L: 100 mm
- Śruba mocująca: M12x12x100
- Wykonanie: stal do ulepszania cieplnego, lakierowana
- Wersja: ze ściętą krawędzią, z regulowaną śrubą przytrzymującą
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta łapa dociskowa?
Produkt jest przeznaczony do współpracy z rowkami teowymi o szerokości 12 mm.
Jaki jest zakres wysokości docisku H tej łapy?
Zakres wysokości H wynosi 10–40 mm.
Czy łapa jest dostarczana ze śrubą mocującą?
Tak, element jest wyposażony w śrubę mocującą M12x12x100 oraz regulowaną śrubę przytrzymującą.
Z jakiego materiału wykonana jest łapa dociskowa?
Element wykonano ze stali do ulepszania cieplnego i dodatkowo lakierowano.
Dane techniczne
| H [mm] | 10-40 |
| Ze śrubą mocującą | M12x12x100 |
| Rozmiar [mm] | 12 |
| L [mm] | 100 |
| E1 [mm] | 21 |
| E2 [mm] | 40 |
| Rowki teowe [mm] | 12 |
| D [mm] | M12 |
