Łapa dociskowa ze ściętą krawędzią 6314V, 14 M12x14x100 mm
Cena regularna:
towar niedostępny
dodaj do przechowalni
0
Opis

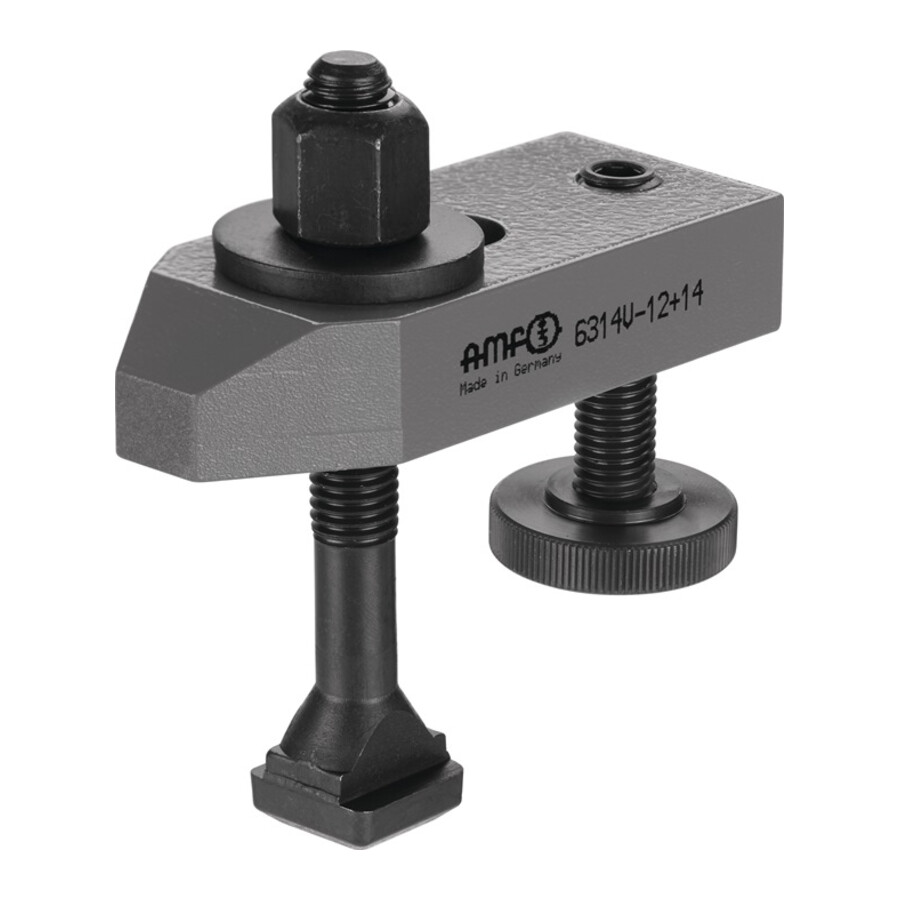

Łapa dociskowa ze ściętą krawędzią z regulowaną śrubą M12x14x100 mm 6314V
Element przeznaczony do mocowania detali w uchwytach, przyrządach obróbkowych i na stołach z rowkami teowymi, wyposażony w regulowaną śrubę przytrzymującą. Sprawdza się w zastosowaniach wymagających pewnego docisku przy zachowaniu regulowanego zakresu wysokości.
Cechy i korzyści
- Ścięta krawędź – ułatwia podparcie detalu i poprawia dostęp narzędzi skrawających, co redukuje ryzyko kolizji podczas obróbki.
- Regulowana śruba przytrzymująca – umożliwia dopasowanie wysokości docisku w zakresie H, co pozwala mocować detale o różnej grubości bez zmiany osprzętu.
- Komplet ze śrubą M12x14x100 – gotowe rozwiązanie do szybkiego montażu w rowkach teowych 14 mm, co skraca czas przygotówki.
- Zakres wysokości H 10–38 mm – zapewnia elastyczne ustawienie docisku i stabilne mocowanie w różnych konfiguracjach oprzyrządowania.
- Powierzchnia lakierowana – zwiększa odporność na codzienne użytkowanie i ułatwia utrzymanie elementu w czystości.
Zastosowanie
Produkt przeznaczony do uchwytów mocujących i docisków współpracujących z rowkami teowymi 14 mm, m.in. w przyrządach obróbkowych, na stołach maszynowych oraz płytach montażowych. Stosowany wszędzie tam, gdzie wymagany jest regulowany docisk mechaniczny z wykorzystaniem śruby M12 oraz stabilne zamocowanie elementów o zmiennej wysokości.

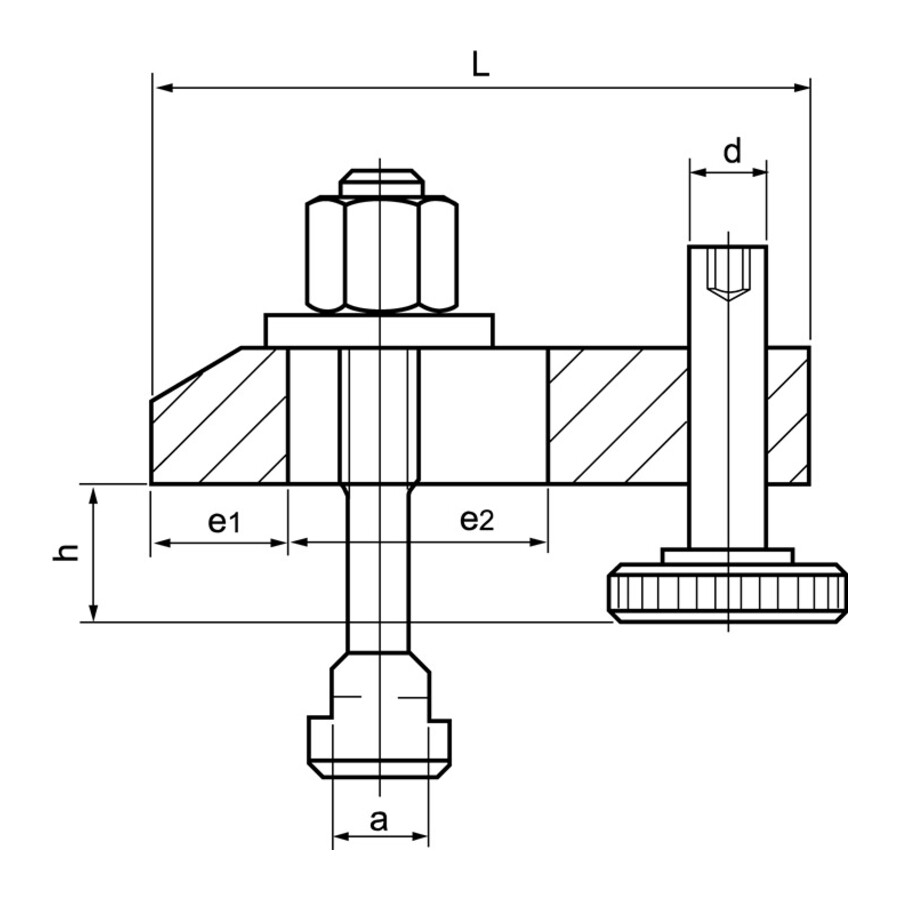

Specyfikacja techniczna
- Typ: łapa dociskowa ze ściętą krawędzią
- Rowki teowe: 14 mm
- Rozmiar: 14 mm
- B1: 14 mm
- D: M12
- E1: 21 mm
- E2: 40 mm
- H: 10–38 mm
- L: 100 mm
- Śruba mocująca: M12x14x100
Najczęściej zadawane pytania
Do jakich rowków teowych pasuje ta łapa dociskowa?
Element jest przeznaczony do współpracy z rowkami teowymi o szerokości 14 mm.
Jaki jest zakres wysokości docisku H tej łapy?
Zakres wysokości H wynosi od 10 do 38 mm.
Czy łapa jest dostarczana ze śrubą mocującą?
Tak, w komplecie znajduje się śruba mocująca M12x14x100.
Jakie są podstawowe wymiary łapy dociskowej?
Podstawowe wymiary to: B1 14 mm, E1 21 mm, E2 40 mm, L 100 mm, z gwintem D M12.
Dane techniczne
| E2 [mm] | 40 |
| Rowki teowe [mm] | 14 |
| D [mm] | M12 |
| H [mm] | 10-38 |
| Ze śrubą mocującą | M12x14x100 |
| Rozmiar [mm] | 14 |
| L [mm] | 100 |
| B1 [mm] | 14 |
| E1 [mm] | 21 |
